本技術涉及除濕設備，具體為一種船廠用低溫再生固體除濕設備。

背景技術：

1、船廠在低溫環境下，需要使用到除濕設備對環境進行改善。

2、例如公告號為cn213747088u，中國授權專利名稱為（一種轉輪除濕機），包括：降溫組件，降溫組件包括低溫進氣管、高溫連通管和第三氣泵，轉輪除設有除濕區和再生區，還設有降溫區，降溫區位于除濕區和再生區之間。低溫進氣管、降溫區和高溫連接管形成降溫通路。用熱風再生除濕后的轉輪仍保有較高溫度，若直接用于空氣的除濕，除濕效果較差。本實用新型設有降溫通路，可確保轉輪用于除濕前溫度降為常溫，對空氣的除濕效果好。

3、但是，除濕設備會對位置的需求隨外部設備進行調整，而現有的除濕設備在固定后，無法調整位置問題；因此，不滿足現有的需求，對此我們提出了一種船廠用低溫再生固體除濕設備。

技術實現思路

1、本實用新型的目的在于提供一種船廠用低溫再生固體除濕設備，以解決上述背景技術中提出的除濕設備會對位置的需求隨外部設備進行調整，而現有的除濕設備在固定后，無法調整位置問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種船廠用低溫再生固體除濕設備，包括：除濕設備主體，所述除濕設備主體的前端面設置有輸入端頭，所述除濕設備主體的后端面設置有輸出端頭；

3、還包括：

4、移動滑槽，其安裝在所述除濕設備主體上端面和下端面的兩側，所述移動滑槽設置有兩組，兩組所述移動滑槽內部的兩側均設置有內腔，所述內腔的內側設置有移動腔體，所述移動腔體的內部設置有滑輪，且滑輪設置有四組，兩組所述移動滑槽的內部均設置有移動塊，且移動塊設置有四個，四個所述移動塊的兩端均通過中心轉動軸與滑輪轉動連接，且中心轉動軸設置有四組。

5、優選的，四個所述移動塊的上端設置有連接桿件，且連接桿件與移動塊的上端焊接連接，所述連接桿件上方設置有包裹移動機構，且包裹移動機構設置有兩個。

6、優選的，兩個所述包裹移動機構上方的兩側均設置有安裝連接塊，且安裝連接塊設置有四個，四個所述安裝連接塊的上方設置有固定桿件，所述固定桿件的上端設置有螺栓桿件，且螺栓桿件的下端旋轉螺紋貫穿并延伸至固定桿件的內部，所述螺栓桿件的上端設置有連接球頭。

7、優選的，四個所述安裝連接塊均與包裹移動機構焊接連接，所述固定桿件與安裝連接塊上端面焊接連接，所述螺栓桿件上端與連接球頭軸承旋轉連接。

8、優選的，輸入端頭和輸出端頭一端均與除濕設備主體固定連接，所述輸入端頭和輸出端頭的內部均設置有過濾網找層，且過濾網找層設置有兩個，兩個所述過濾網找層均與輸入端頭和輸出端頭內壁可拆卸式連接。

9、優選的，所述連接桿件設置有兩組，兩組所述連接桿件均與包裹移動機構焊接連接。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過在移動滑槽內部的移動腔體中設置的滑輪、中心轉動軸、移動塊和連接桿件，以及外部的包裹移動機構，連接桿件將移動塊與包裹移動機構進行整體連接，包裹移動機構與安裝位置進行固定連接，需要調節位置的時候，可對除濕設備主體整體進行推動，從而可以局部的對除濕設備主體進行位置移動的調節，有效避免現有的除濕設備在固定后，無法調整位置問題。

12、通過設置的固定桿件和螺栓桿件，可將安裝位置的連接桿體從連接球頭內部穿過，接著再通過轉動螺栓桿件，可對螺栓桿件在長度進行調整，從而可對除濕設備主體整體進行高度上的調節，便捷所需長度的需求。

技術特征：

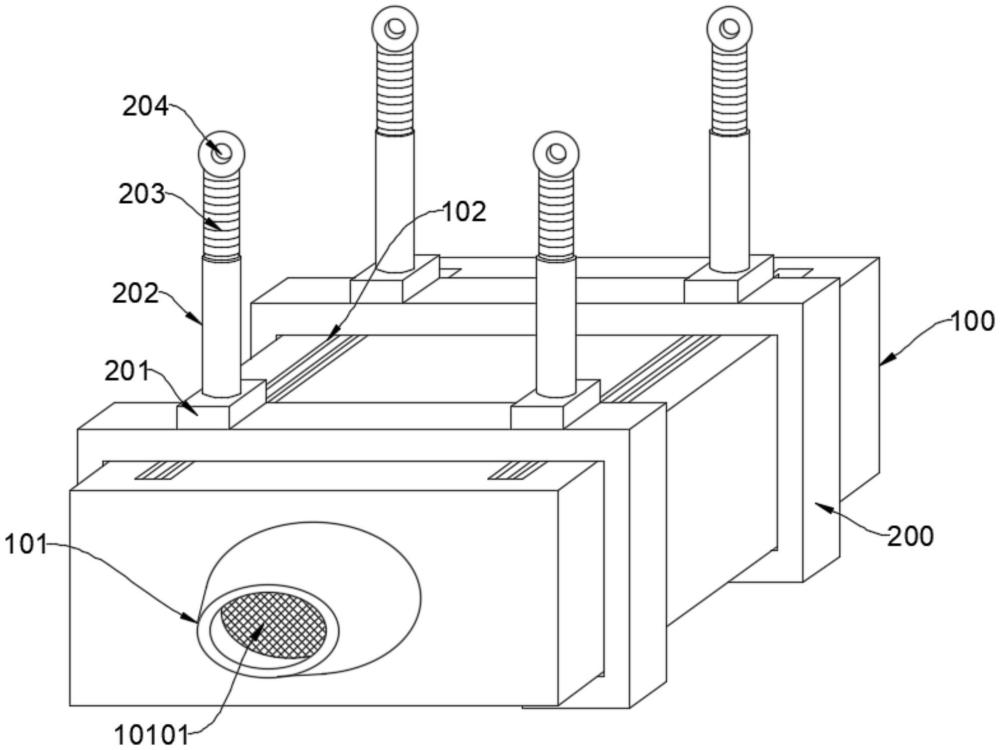

1.一種船廠用低溫再生固體除濕設備，包括除濕設備主體（100），所述除濕設備主體（100）的前端面設置有輸入端頭（101），所述除濕設備主體（100）的后端面設置有輸出端頭（103）；

2.根據權利要求1所述的一種船廠用低溫再生固體除濕設備，其特征在于：四個所述移動塊（10205）的上端設置有連接桿件（10206），且連接桿件（10206）與移動塊（10205）的上端焊接連接，所述連接桿件（10206）上方設置有包裹移動機構（200），且包裹移動機構（200）設置有兩個。

3.根據權利要求2所述的一種船廠用低溫再生固體除濕設備，其特征在于：兩個所述包裹移動機構（200）上方的兩側均設置有安裝連接塊（201），且安裝連接塊（201）設置有四個，四個所述安裝連接塊（201）的上方設置有固定桿件（202），所述固定桿件（202）的上端設置有螺栓桿件（203），且螺栓桿件（203）的下端旋轉螺紋貫穿并延伸至固定桿件（202）的內部，所述螺栓桿件（203）的上端設置有連接球頭（204）。

4.根據權利要求3所述的一種船廠用低溫再生固體除濕設備，其特征在于：四個所述安裝連接塊（201）均與包裹移動機構（200）焊接連接，所述固定桿件（202）與安裝連接塊（201）上端面焊接連接，所述螺栓桿件（203）上端與連接球頭（204）軸承旋轉連接。

5.根據權利要求1所述的一種船廠用低溫再生固體除濕設備，其特征在于：所述輸入端頭（101）和輸出端頭（103）一端均與除濕設備主體（100）固定連接，所述輸入端頭（101）和輸出端頭（103）的內部均設置有過濾網找層（10101），且過濾網找層（10101）設置有兩個，兩個所述過濾網找層（10101）均與輸入端頭（101）和輸出端頭（103）內壁可拆卸式連接。

6.根據權利要求2所述的一種船廠用低溫再生固體除濕設備，其特征在于：所述連接桿件（10206）設置有兩組，兩組所述連接桿件（10206）均與包裹移動機構（200）焊接連接。

技術總結
本技術公開了一種船廠用低溫再生固體除濕設備，涉及除濕設備技術領域，為解決現有的除濕設備在固定后，無法調整位置問題。所述移動滑槽其安裝在所述除濕設備主體上端面和下端面的兩側，所述移動滑槽設置有兩組，兩組所述移動滑槽內部的兩側均設置有內腔，所述內腔的內側設置有移動腔體，所述移動腔體的內部設置有滑輪，且滑輪設置有四組，兩組所述移動滑槽的內部均設置有移動塊，且移動塊設置有四個，四個所述移動塊的兩端均通過中心轉動軸與滑輪轉動連接，且中心轉動軸設置有四組。

技術研發人員：周君明,袁琳慧,王瑜
受保護的技術使用者：南京億馳新材料科技有限公司
技術研發日：20240726
技術公布日：2025/4/28
