本技術涉及廢氣治理領域，具體為一種基于熱量循環的燒結煙氣中co和nox去除裝置。

背景技術：

1、燒結煙氣是鋼鐵生產過程中產生的一種重要廢氣，其中含有大量的co和nox等污染物。這些污染物的存在不僅對環境造成了嚴重的污染，還導致了能源的浪費。具體來說，燒結煙氣中的co濃度較高，通常達到1％～2％(約8000～20000mg/m3)，且其攜帶的能量約占燒結消耗總能量的15％～20％。而nox作為另一種主要污染物，其排放濃度也需要嚴格控制以達到環保標準。

2、鋼鐵行業中的燒結煙氣為中含有大量的可燃物co，其濃度一般在6000-12000mg/nm3，其排放量占鋼廠約70％，同時燒結煙氣中含有16％的氧氣，如果能利用相關技術，實現煙氣中的co燃燒，能夠?qū)崿F(xiàn)煙氣中的co資源回收，將產生極大的經濟和社會環境效益，為此我們提出了一種基于熱量循環的燒結煙氣中co和nox去除裝置。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種基于熱量循環的燒結煙氣中co和nox去除裝置，解決了上述的問題。

3、(二)技術方案

4、為實現上述所述目的，本實用新型提供如下技術方案：一種基于熱量循環的燒結煙氣中co和nox去除裝置，包括治理倉，所述治理倉底部一側輸出端固定連接有進煙道，所述治理倉遠離進煙道一側輸出端固定連接出煙道，所述治理倉靠近進煙道一端外壁固定連接有噴氣裝置，所述治理倉靠近進煙道一側內壁固定連接有傳感器，所述治理倉一側內壁固定連接有g(shù)gh換熱器，且ggh換熱器位于傳感器上方，所述ggh換熱器一側輸出端貫穿于治理倉靠近出煙道一側內壁，所述治理倉一端外壁固定連接有等離子點火裝置，且等離子點火裝置一端輸出端貫穿于治理倉一端內壁，所述等離子點火裝置位于ggh換熱器一側輸出端上方，所述治理倉靠近等離子點火裝置一端外壁固定連接有氧氣噴射裝置，且氧氣噴射裝置位于等離子點火裝置上方，所述噴氣裝置包括有控制箱、控制電腦、氨氣分流管路、噴氨頭，所述治理倉一端外壁固定連接有控制箱，所述控制箱遠離治理倉一端外壁固定連接有控制電腦，所述控制箱頂部輸出端固定連接有氨氣分流管路，且氨氣分流管路遠離控制箱一端輸出端貫穿于治理倉內壁一端，所述氨氣分流管路遠離控制箱一端輸出端固定連接有噴氨頭。

5、優選的，所述噴氣裝置位于氧氣噴射裝置上方。

6、優選的，所述治理倉遠離傳感器一側內壁固定連接有第二傳感器，且第二傳感器位于噴氣裝置上方。

7、優選的，所述治理倉內壁頂部固定連接有聚風板，所述治理倉內壁頂部靠近聚風板一側固定連接有第二聚風板，所述治理倉遠離第二傳感器一側內壁固定連接有第三傳感器，所述第二傳感器、聚風板、第二聚風板、第三傳感器相平行。

8、優選的，所述治理倉靠近第三傳感器一側內壁固定連接有脫硝催化劑，所述治理倉靠近脫硝催化劑一側內壁固定連接有co低溫燃燒催化劑，且脫硝催化劑位于co低溫燃燒催化劑上方，所述治理倉靠近co低溫燃燒催化劑一側內壁固定連接有第四傳感器，所述第四傳感器位于出煙道頂部輸出端上方。

9、(三)有益效果

10、與現有技術相比，本實用新型提供了一種基于熱量循環的燒結煙氣中co和nox去除裝置，具備以下有益效果：

11、1、該基于熱量循環的燒結煙氣中co和nox去除裝置，通過治理倉內的化學反應或催化過程，裝置能夠有效地去除燒結煙氣中的co和nox，降低這些污染物的排放濃度，達到環保標準。

12、2、該基于熱量循環的燒結煙氣中co和nox去除裝置，在co氧化過程中釋放的大量熱量可以被回收并用于預熱燒結煙氣或其他工藝過程，提高了能源利用效率。

13、3、該基于熱量循環的燒結煙氣中co和nox去除裝置，通過熱量回收和自熱維持等技術手段，裝置在運行過程中能夠顯著降低能源消耗，從而降低運行成本。

技術特征：

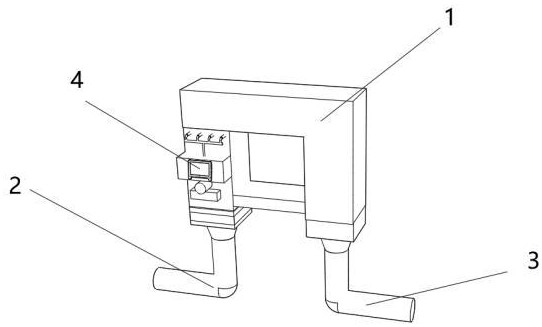

1.一種基于熱量循環的燒結煙氣中co和nox去除裝置，包括治理倉(1)，其特征在于：所述治理倉(1)底部一側輸出端固定連接有進煙道(2)，所述治理倉(1)遠離進煙道(2)一側輸出端固定連接出煙道(3)，所述治理倉(1)靠近進煙道(2)一端外壁固定連接有噴氣裝置(4)，所述治理倉(1)靠近進煙道(2)一側內壁固定連接有傳感器(5)，所述治理倉(1)一側內壁固定連接有g(shù)gh換熱器(6)，且ggh換熱器(6)位于傳感器(5)上方，所述ggh換熱器(6)一側輸出端貫穿于治理倉(1)靠近出煙道(3)一側內壁，所述治理倉(1)一端外壁固定連接有等離子點火裝置(7)，且等離子點火裝置(7)一端輸出端貫穿于治理倉(1)一端內壁，所述等離子點火裝置(7)位于ggh換熱器(6)一側輸出端上方，所述治理倉(1)靠近等離子點火裝置(7)一端外壁固定連接有氧氣噴射裝置(8)，且氧氣噴射裝置(8)位于等離子點火裝置(7)上方，所述噴氣裝置(4)包括有控制箱(16)、控制電腦(17)、氨氣分流管路(18)、噴氨頭(19)，所述治理倉(1)一端外壁固定連接有控制箱(16)，所述控制箱(16)遠離治理倉(1)一端外壁固定連接有控制電腦(17)，所述控制箱(16)頂部輸出端固定連接有氨氣分流管路(18)，且氨氣分流管路(18)遠離控制箱(16)一端輸出端貫穿于治理倉(1)內壁一端，所述氨氣分流管路(18)遠離控制箱(16)一端輸出端固定連接有噴氨頭(19)。

2.根據權利要求1所述的一種基于熱量循環的燒結煙氣中co和nox去除裝置，其特征在于：所述噴氣裝置(4)位于氧氣噴射裝置(8)上方。

3.根據權利要求1所述的一種基于熱量循環的燒結煙氣中co和nox去除裝置，其特征在于：所述治理倉(1)遠離傳感器(5)一側內壁固定連接有第二傳感器(9)，且第二傳感器(9)位于噴氣裝置(4)上方。

4.根據權利要求1所述的一種基于熱量循環的燒結煙氣中co和nox去除裝置，其特征在于：所述治理倉(1)內壁頂部固定連接有聚風板(10)，所述治理倉(1)內壁頂部靠近聚風板(10)一側固定連接有第二聚風板(11)，所述治理倉(1)遠離第二傳感器(9)一側內壁固定連接有第三傳感器(12)，所述第二傳感器(9)、聚風板(10)、第二聚風板(11)、第三傳感器(12)相平行。

5.根據權利要求1所述的一種基于熱量循環的燒結煙氣中co和nox去除裝置，其特征在于：所述治理倉(1)靠近第三傳感器(12)一側內壁固定連接有脫硝催化劑(13)，所述治理倉(1)靠近脫硝催化劑(13)一側內壁固定連接有co低溫燃燒催化劑(14)，且脫硝催化劑(13)位于co低溫燃燒催化劑(14)上方，所述治理倉(1)靠近co低溫燃燒催化劑(14)一側內壁固定連接有第四傳感器(15)，所述第四傳感器(15)位于出煙道(3)頂部輸出端上方。

技術總結
本技術涉及廢氣治理領域，且公開了一種基于熱量循環的燒結煙氣中CO和NO<subgt;x</subgt;去除裝置，包括治理倉，治理倉底部一側輸出端固定連接有進煙道，治理倉遠離進煙道一側輸出端固定連接出煙道，治理倉靠近進煙道一端外壁固定連接有噴氣裝置，本技術結構設計緊湊合理，通過一系列物理和化學過程，有效去除了燒結煙氣中的CO和NO<subgt;x</subgt;，同時實現了熱量的循環利用，提高了整體處理效率和環保效益，解決了基于熱量循環的燒結煙氣中CO和NO<subgt;x</subgt;去除裝置運行成本高，去除污染物效果差的問題。

技術研發人員：王雨,劉佳峰,田穎,孫磊,余淑敏,方婷婷,許春雪,殷澤欣,其其格,常瑞卿,薛燁
受保護的技術使用者：內蒙古包鋼環境科技有限公司
技術研發日：20240826
技術公布日：2025/4/28
