本技術涉及變性淀粉生產，具體為一種變性淀粉生產用的小型反應釜。

背景技術：

1、淀粉膠是以淀粉為基體的植物膠翻刑。采用加熱法、冷制法、堿熟法和淀粉酶法等進行制一備。用不同化學基因取代淀粉分子中的部分經基，可制得性能更好的改性淀粉膠，如氧化淀粉膠、淀粉醋酸d膠、梭基淀粉膠等。主要用于紙張的膠接；淀粉膠在制備過程中，需要對淀粉膠粘劑的各原料組分進行加熱、攪拌、降溫等操作，需要用到反應釜。

2、現有的變性淀粉生產用的小型反應釜通過外設的調溫套進行調溫，通過向調溫套內抽入熱水加熱，抽入冷水降溫，若要在縮減成本、只用一套螺旋調溫管、循環利用水資源的基礎上加熱或降溫，無法做到在加熱后迅速降溫。

技術實現思路

1、本實用新型的目的在于提供一種變性淀粉生產用的小型反應釜，本實用新型公開的變性淀粉生產用的小型反應釜外螺旋設置的螺旋調溫管的進水口通過兩進一出式三通閥和兩節二段進液管分別連接有冷卻盆和內部安裝有加熱組件的底水箱，而出水口安裝在冷卻塔塔尖垂直頂部，能在反應釜需要迅速降溫時，快速將熱水排出通過冷卻塔降溫，從冷卻盆內抽冷水快速降溫，降溫速度快，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種變性淀粉生產用的小型反應釜，包括反應釜，所述反應釜外側壁呈螺旋狀安裝有螺旋調溫管，所述反應釜底部通過支撐柱固定安裝有冷卻盆，所述冷卻盆內側壁中部固定安裝有冷卻塔，所述冷卻盆底部開設有若干漏水孔，所述冷卻盆底部固定安裝有底水箱，所述底水箱內安裝有加熱組件，所述底水箱內側壁上部安裝有可封堵住漏水孔的自動封堵組件，所述螺旋調溫管底部管口固定安裝有出水管且出水管對準冷卻塔塔尖垂直頂部，所述螺旋調溫管頂部進水口通過一段進液管連接有水泵，所述一段進液管末端進水口安裝有兩進一出式三通閥，所述兩進一出式三通閥其一進水口通過二段第一進液管連接有冷卻盆內側壁下部，所述兩進一出式三通閥其二進水口通過二段第二進液管連接有底水箱內側壁下部出水口。

3、優選的，所述反應釜內安裝有攪拌組件，所述攪拌組件的動力輸入端連接有電動機的動力輸出端。

4、優選的，所述冷卻塔為若干三角片呈圓周等距陣列焊接在一起制成。

5、優選的，所述冷卻塔、冷卻盆和螺旋調溫管均為散熱效果快的金屬材質制成。

6、優選的，所述自動封堵組件包括通過安裝架安裝在底水箱內側壁上部的電動伸縮桿，所述電動伸縮桿頂部固定安裝有封堵盤。

7、優選的，所述冷卻盆內側壁上部安裝有水位監測傳感器。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型公開的變性淀粉生產用的小型反應釜外螺旋設置的螺旋調溫管的進水口通過兩進一出式三通閥和兩節二段進液管分別連接有冷卻盆和內部安裝有加熱組件的底水箱，而出水口安裝在冷卻塔塔尖垂直頂部，能在反應釜需要迅速降溫時，快速將熱水排出通過冷卻塔降溫，從冷卻盆內抽冷水快速降溫，降溫速度快，解決現有的變性淀粉生產用的小型反應釜通過外設的調溫套進行調溫，通過向調溫套內抽入熱水加熱，抽入冷水降溫，若要在縮減成本、只用一套螺旋調溫管、循環利用水資源的基礎上加熱或降溫，無法做到在加熱后迅速降溫的問題。

技術特征：

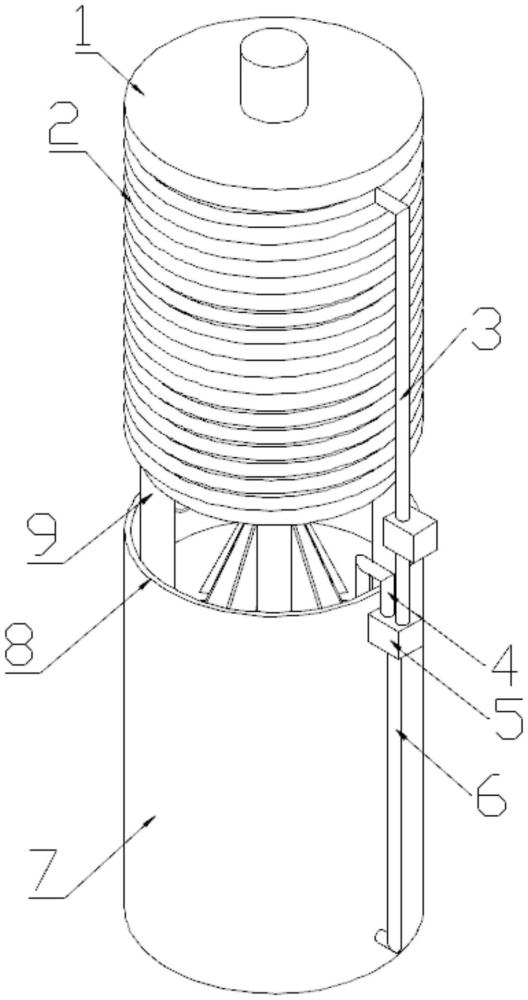

1.一種變性淀粉生產用的小型反應釜，包括反應釜(1)，所述反應釜(1)外側壁呈螺旋狀安裝有螺旋調溫管(2)，其特征在于：所述反應釜(1)底部通過支撐柱(9)固定安裝有冷卻盆(8)，所述冷卻盆(8)內側壁中部固定安裝有冷卻塔(14)，所述冷卻盆(8)底部開設有若干漏水孔(15)，所述冷卻盆(8)底部固定安裝有底水箱(7)，所述底水箱(7)內安裝有加熱組件(13)，所述底水箱(7)內側壁上部安裝有可封堵住漏水孔(15)的自動封堵組件，所述螺旋調溫管(2)底部管口固定安裝有出水管(10)且出水管(10)對準冷卻塔(14)塔尖垂直頂部，所述螺旋調溫管(2)頂部進水口通過一段進液管(3)連接有水泵(19)，所述一段進液管(3)末端進水口安裝有兩進一出式三通閥(5)，所述兩進一出式三通閥(5)其一進水口通過二段第一進液管(4)連接有冷卻盆(8)內側壁下部，所述兩進一出式三通閥(5)其二進水口通過二段第二進液管(6)連接有底水箱(7)內側壁下部出水口。

2.根據權利要求1所述的一種變性淀粉生產用的小型反應釜，其特征在于：所述反應釜(1)內安裝有攪拌組件(11)，所述攪拌組件(11)的動力輸入端連接有電動機(12)的動力輸出端。

3.根據權利要求1所述的一種變性淀粉生產用的小型反應釜，其特征在于：所述冷卻塔(14)為若干三角片呈圓周等距陣列焊接在一起制成。

4.根據權利要求3所述的一種變性淀粉生產用的小型反應釜，其特征在于：所述冷卻塔(14)、冷卻盆(8)和螺旋調溫管(2)均為散熱效果快的金屬材質制成。

5.根據權利要求1所述的一種變性淀粉生產用的小型反應釜，其特征在于：所述自動封堵組件包括通過安裝架(18)安裝在底水箱(7)內側壁上部的電動伸縮桿(17)，所述電動伸縮桿(17)頂部固定安裝有封堵盤(16)。

6.根據權利要求1所述的一種變性淀粉生產用的小型反應釜，其特征在于：所述冷卻盆(8)內側壁上部安裝有水位監測傳感器。

技術總結
本技術涉及變性淀粉生產技術領域，公開了一種變性淀粉生產用的小型反應釜，包括反應釜，所述反應釜外側壁呈螺旋狀安裝有螺旋調溫管，所述反應釜底部通過支撐柱固定安裝有冷卻盆，所述冷卻盆內側壁中部固定安裝有冷卻塔，所述冷卻盆底部開設有若干漏水孔，所述冷卻盆底部固定安裝有底水箱，本技術公開的變性淀粉生產用的小型反應釜外螺旋設置的螺旋調溫管的進水口通過兩進一出式三通閥和兩節二段進液管分別連接有冷卻盆和內部安裝有加熱組件的底水箱，而出水口安裝在冷卻塔塔尖垂直頂部，能在反應釜需要迅速降溫時，快速將熱水排出通過冷卻塔降溫，從冷卻盆內抽冷水快速降溫，降溫速度快。
