本發明涉及空氣凈化領域，特別涉及一種針-蜂窩狀多孔催化材料結構的離子風凈化裝置。

背景技術：

1、揮發性有機化合物是室內外空氣污染的主要成分之一，來源于工業廢氣、建筑材料、涂料及生活垃圾分解等。常見的vocs如甲苯、三甲胺等具有較強的毒性，長期暴露于vocs環境中會導致人體健康風險，如呼吸道刺激、神經系統損傷，甚至致癌。目前，vocs的主流處理方法包括活性炭吸附法、光催化氧化法等，活性炭吸附法通過物理吸附去除vocs，但存在易飽和、吸附容量有限等問題；光催化氧化法依賴催化劑在紫外光下產生的自由基分解vocs，但光利用率低且效率受限。

2、在放電極曲率半徑較高的條件下，電暈放電通常伴隨著光、熱、聲等物理現象，并且在電暈現象發生的特定區域附近，還有一種由電暈效應所激發的空氣射流，通常被稱作離子風(又稱電暈風)。現階段普遍認為離子風現象是由電暈產生的帶電粒子在電場作用下加速運動與空氣分子碰撞引起的。隨著對離子風研究的不斷深入，其應用領域得到了不斷拓展。

3、近年來，基于電暈放電的離子風凈化技術由于其高效廣譜、安全節能等特性，被應用于空氣凈化領域。該技術可以產生大量高能電子與活性粒子，其中，高能電子與vocs分子碰撞使其分解，活性粒子通過與vocs分子發生反應使其降解。然而，當下的離子風凈化裝置在實際應用中仍存在以下不足：現有離子風凈化裝置在放電過程中會生成以臭氧(o3)為主的副產物，這些副產物不斷積累，造成二次污染；現有離子風凈化裝置產生的離子風速度較低，難以驅動氣體實現快速循環，限制了整體凈化效率。

技術實現思路

1、本發明的目的是提供一種針-蜂窩狀多孔催化材料結構的離子風凈化裝置，旨在解決現有離子風凈化裝置在離子風風速以及臭氧等副產物控制方面存在的不足。

2、為解決上述問題，本發明一方面提供了一種針-蜂窩狀多孔催化材料結構的離子風凈化裝置，包括電極基板、多個針電極和催化結構；

3、所述多個針電極固定在所述電極基板上，所述多個針電極的針尖與所述催化結構設有第一距離，所述電極基板與所述催化結構之間連接有第一電源，所述電極基板與所述第一電源的負極連接，所述第一電源的正極與所述催化結構靠近所述針電極的一端連接；

4、所述催化結構具有多個第一貫穿孔，所述多個第一貫穿孔呈蜂窩狀排列，所述多個針電極朝向所述多個第一貫穿孔并與所述多個第一貫穿孔一一對應設置。

5、優選的，所述裝置還包括環形電極和電阻，所述環形電極位于所述針電極與所述催化結構之間，所述環形電極與所述催化結構設有第二距離，所述環形電極通過所述電阻與所述催化結構連接；

6、所述環形電極具有多個第二貫穿孔，所述第二貫穿孔的圓心與所述第一貫穿孔的圓心共線。

7、優選的，所述裝置還包括誘導電極和加速電極，所述誘導電極設置在所述催化結構靠近所述針電極的一側，所述加速電極設置在所述催化結構的另一側；

8、所述誘導電極具有多個第三貫穿孔，所述加速電極具有多個第四貫穿孔，所述第一貫穿孔的圓心、所述第二貫穿孔的圓心、第三貫穿孔的圓心和所述第四貫穿孔的圓心共線。

9、優選的，所述誘導電極與所述加速電極連接有第二電源，所述誘導電極與所述第二電源的負極連接，所述加速電極與所述第二電源的正極連接，所述第二電源用于加速離子風在所述催化結構中的流動。

10、優選的，所述第一貫穿孔、所述第二貫穿孔、所述第三貫穿孔和所述第四貫穿孔的形狀和尺寸相同。

11、優選的，所述電極基板具有多個第五貫穿孔，所述針電極與所述第五貫穿孔交錯布置。

12、優選的，所述催化結構負載有催化劑，所述催化劑包括過渡金屬氧化物催化劑。

13、優選的，所述裝置還包括加熱單元，所述加熱單元用于加熱所述催化結構。

14、本發明的另一方面提供了一種針-蜂窩狀多孔催化結構的離子風凈化串聯裝置，包括多個離子風凈化裝置，所述多個離子風凈化裝置串聯連接。

15、優選的，每個所述催化結構的多個所述第一貫穿孔一一對應且圓心共線設置。

16、通過這樣的設置，在催化結構為金屬材料時，直接將催化結構與第一電源的正極連接，與第一電源負極連接的電極基板形成電場，通過設置針電極，產生離子風，在離子風產生過程中不可避免地產生臭氧等有害副產物，利用催化結構對有害副產物進行分解，從而實現離子風的凈化。另外，將催化結構設置成蜂窩狀多孔結構，加速了氣流的流動，增大了離子風的風速，同時能夠有效提升離子風與催化結構的接觸面積，提升了凈化效率。

技術特征：

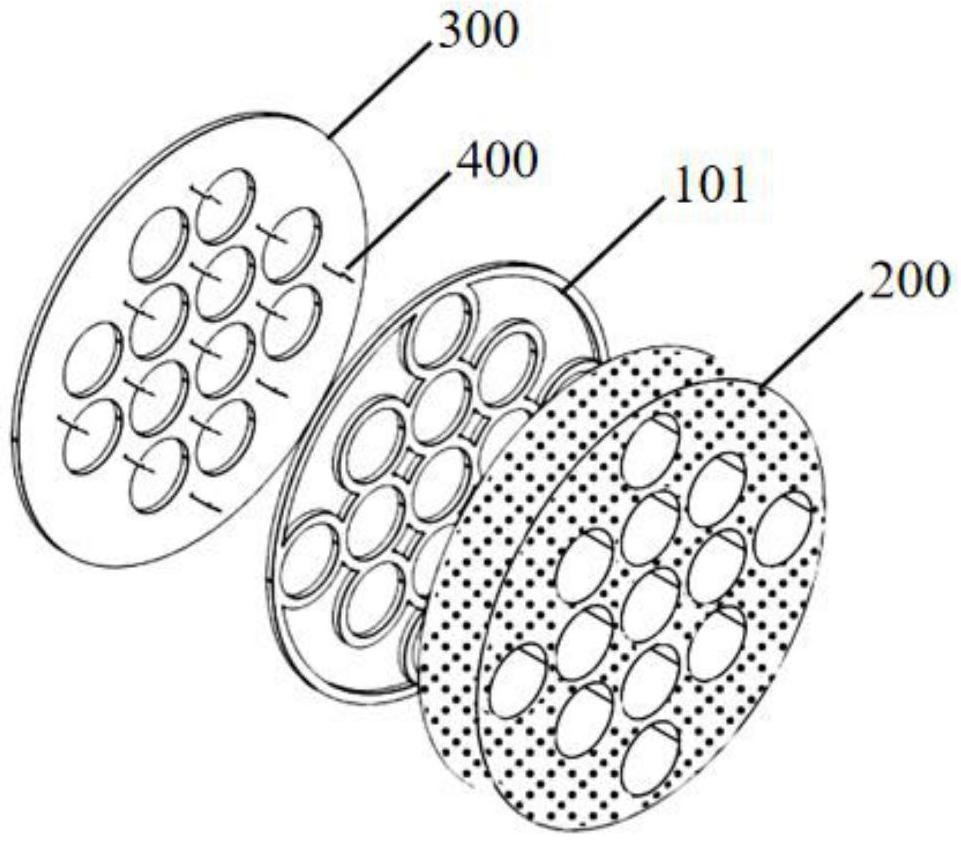

1.一種針-蜂窩狀多孔催化材料結構的離子風凈化裝置，其特征在于，所述裝置包括電極基板(300)、多個針電極(400)和催化結構(200)；

2.根據權利要求1所述的裝置，其特征在于，所述裝置還包括環形電極(101)和電阻(102)，所述環形電極(101)位于所述針電極(400)與所述催化結構(200)之間，所述環形電極(101)與所述催化結構(200)設有第二距離，所述環形電極(101)通過所述電阻(102)與所述催化結構(200)連接；

3.根據權利要求2所述的裝置，其特征在于，所述裝置還包括誘導電極(100)和加速電極(201)，所述誘導電極(100)設置在所述催化結構(200)靠近所述針電極(400)的一側，所述加速電極(201)設置在所述催化結構(200)的另一側；

4.根據權利要求3所述的裝置，其特征在于，所述誘導電極(100)與所述加速電極(201)連接有第二電源，所述誘導電極(100)與所述第二電源的負極連接，所述加速電極(201)與所述第二電源的正極連接，所述第二電源用于加速離子風在所述催化結構(200)中的流動。

5.根據權利要求3所述的裝置，其特征在于，所述第一貫穿孔、所述第二貫穿孔、所述第三貫穿孔和所述第四貫穿孔的形狀和尺寸相同。

6.根據權利要求1所述的裝置，其特征在于，所述電極基板(300)具有多個第五貫穿孔，所述針電極(400)與所述第五貫穿孔交錯布置。

7.根據權利要求1所述的裝置，其特征在于，所述催化結構(200)負載有催化劑，所述催化劑包括過渡金屬氧化物催化劑。

8.根據權利要求1所述的裝置，其特征在于，所述裝置還包括加熱單元，所述加熱單元用于加熱所述催化結構(200)。

9.一種針-蜂窩狀多孔催化材料結構的離子風凈化串聯裝置，其特征在于，所述串聯裝置包括多個離子風凈化裝置，所述多個離子風凈化裝置串聯連接。

10.根據權利要求9所述的裝置，其特征在于，每個所述催化結構(200)的多個所述第一貫穿孔一一對應且圓心共線設置。

技術總結
本發明公開了一種針?蜂窩狀多孔催化材料結構的離子風凈化裝置，旨在解決現有離子風凈化裝置在離子風風速以及臭氧等副產物控制方面存在的不足。裝置包括電極基板、多個針電極和催化結構；多個針電極固定在電極基板上，多個針電極的針尖與催化結構設有第一距離，電極基板與催化結構之間連接有第一電源；催化結構具有多個第一貫穿孔，多個第一貫穿孔呈蜂窩狀排列，多個針電極朝向多個第一貫穿孔并與多個第一貫穿孔一一對應設置。利用催化結構對有害副產物進行分解，實現離子風的凈化。將催化結構設置成蜂窩狀多孔結構，增大了離子風的風速，提升了凈化效率。

技術研發人員：王子豐,何雨潔,王子碩,劉定新,張鵬飛,張基珅,榮命哲
受保護的技術使用者：西安交通大學
技術研發日：
技術公布日：2025/4/28
