本發明涉及噴涂裝置，具體涉及一種多功能靜電整流噴漿機噴頭及方法。

背景技術：

1、漿水覆蓋噴涂于生產建筑之上，可以于生產建筑形成保護層從而提高附著力、增強結構強度、改善施工效率并且有效適用于特殊環境的施工，傳統的漿類噴涂機器在建筑維護、地下工程和修復工程墻面等方面上得到了廣泛的應用，但傳統設備在作業的過程中會存在噴涂的材料分布不均、噴涂效率低下等問題，因此對噴頭結構進行靜電霧化整流設計是優化其性能的一個重要途徑；

2、現有靜電式噴涂裝置內部結構可參照公告號為cn110344852a的一種靜電旋碟噴涂裝置，主要包括驅動渦輪組件、驅動渦輪件、馬達總成、霧化碟盤和驅動渦輪齒組成，通過驅動多個第一渦輪轉速氣壓孔和多個第二渦輪轉速氣壓孔，提高驅動渦輪件的轉速和扭力，使得油漆霧化更細，雖然提高漿水粘合率和資源消耗率，但其在涂料與放電單元接觸均勻性欠佳，涂料顆粒的靜電帶電量有待進一步提高。

3、為提高涂料顆粒的靜電帶電量，公告號為cn104826755a的一種靜電霧化噴嘴，主要結構包括外殼、針形電極、助片、彈簧、動密封環、高壓靜電模塊組成，利用肋片式流道旋轉使液體沿周向進入靜電霧化噴嘴，利用錐形電極使漿液霧以進行遠程輸運，雖然靜電帶電量有所提升，由于噴嘴出口噴射出液滴容易粘附在電極環上而造成高壓擊穿，荷電效果及安全性難以保證。

4、現階段靜電式噴涂裝置改進聚焦于漿液霧靜電帶電量，以及噴涂效率的優化提升，改進后的噴射裝置仍存在噴射的液滴的輸出流量難以控制，漿水混合不充分，無法保證漿水的霧化精度和粘合率的問題。

技術實現思路

1、針對現有技術存在的不足，本發明的目的是提供一種多功能靜電整流噴漿機噴頭，在漿水的過濾攪拌和整流霧化聯合作用下來提高漿水粘合率，而且對于漿水的輸出流量實現了一定的可控性。

2、為了實現上述目的，提供一種多功能靜電整流噴漿機噴頭，包括由二級漿水過濾腔體、混合攪拌腔體、靜電整流腔體和沖壓霧化腔體依次連接組成的噴頭；

3、所述二級漿水過濾腔體首端設置漿水口，漿水口下方設置直式沖壓口，漿水口與直式沖壓口之間且于二級漿水過濾腔體內固定設置一級過濾網和二級過濾網，一級過濾網和二級過濾網末端設置阻流結構，一級過濾網上方傾斜設置一級導流板，二級過濾網上方傾斜設置二級導流板；

4、所述二級漿水過濾腔體末端固定連接混合攪拌腔體，混合攪拌腔體頂端貫穿設置物料口，混合攪拌腔體內通過支撐架安裝風葉，風葉后端安裝阻流板；

5、所述混合攪拌腔體末端固定連接靜電整流腔體，靜電整流腔體與二級漿水過濾腔體之間安裝高壓靜電裝置；

6、所述靜電整流腔體末端套接沖壓霧化腔體。

7、進一步設置為，一級導流板傾斜設置于二級漿水過濾腔體內，一級導流板通過側邊框安裝在噴頭上，一級導流板長度占過濾腔體的1/2。

8、進一步設置為，二級導流板傾斜設置于二級漿水過濾腔體內，二級導流板長度占過濾腔體的2/3。

9、進一步設置為，一級過濾網呈流線型，末端設置一級阻流結構，二級過濾網結構呈現流線圓弧傾斜結構，末端設置二級阻流結構。

10、進一步設置為，扇葉結構，利用旋轉卡扣安裝固定在支撐架的圓錐滾子軸承上實現旋轉運動；所述圓錐滾子軸承利用定位螺絲固定在支撐架上。

11、進一步設置為，絕緣橡膠材料呈環形狀，靜電發射裝置通過定位薄片與噴槍殼體進行嵌套設置。

12、進一步設置為，絕緣橡膠材料內部設有利用絕緣橡膠材料絕緣層，絕緣層將殼體內部分割成不連通的混合攪拌空間和電離空間。

13、進一步設置為，二級漿水過濾腔體、混合攪拌腔體、靜電整流腔體和沖壓霧化腔體通過螺紋結構連接，螺紋結構上設有密封環。

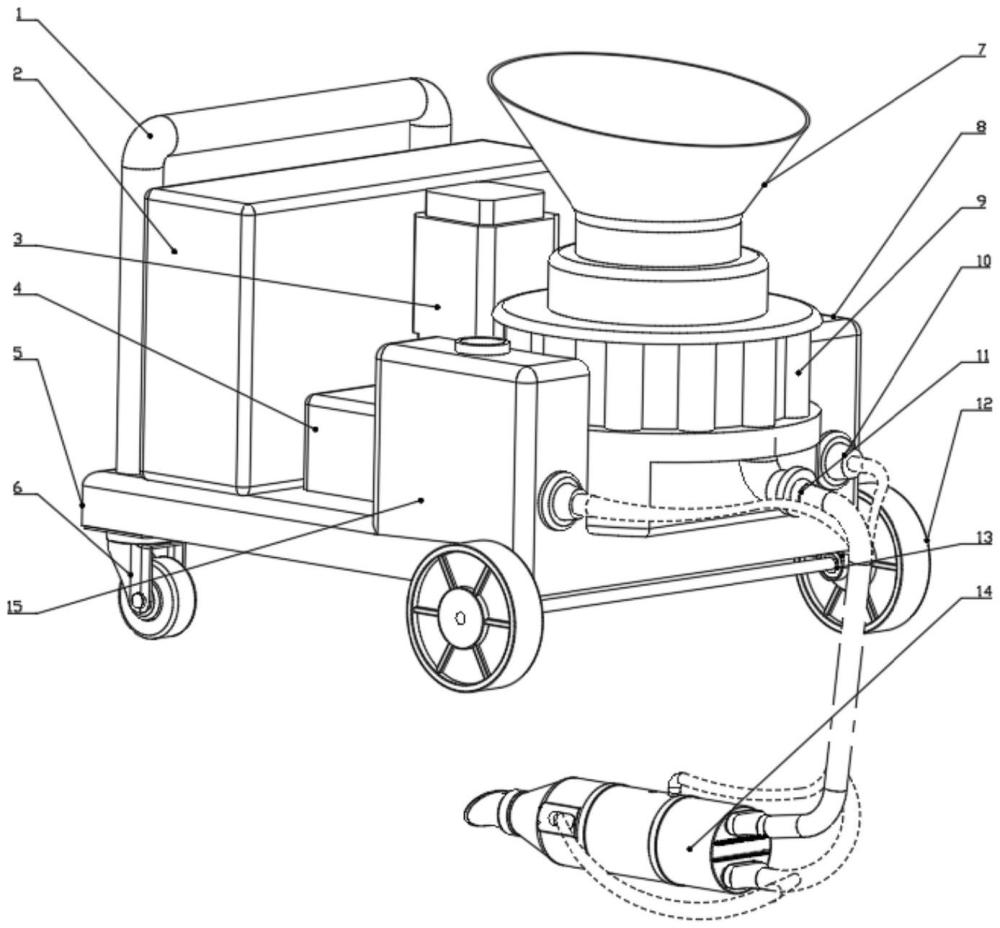

14、進一步設置為，噴頭通過漿水接口連接于支撐架上，支撐架后方設置方向把手，方向把手前端設置控制箱，支撐架下方設置萬向輪和尼龍輪。

15、本發明公開了多功能靜電整流噴漿機噴頭的工作方法，包括以下步驟：

16、漿液和沖壓氣體分別通過漿水口和直式沖壓口流入二級漿水過濾腔體內；

17、漿液從漿水口流入后依次通過第一導流板流入一級濾網，隨后沿著通道流向一級阻流結構位置，漿液繼續從一級濾網的阻流結構流向二級導流板，通過二級導流板的阻流結構流向下方的直式沖壓口腔體內；

18、流通進入混合攪拌腔體，通過風葉進行混合；

19、混合液體流通進入靜電整流腔體，利用絕緣橡膠材料絕緣層將殼體內部分割成不連通的混合攪拌空間和電離空間，使得液珠表面呈現為陽極與墻面呈現為陰極的相互吸引的作用，由沖壓霧化腔體流出后，噴涂材料能夠更加牢固的吸附在墻體表面。

20、本發明的有益效果如下：

21、1、本發明通過設置過濾沖壓結構，主要利用呈15°末端設置階梯狀的導流結構，其長度分別占過濾空間的1/2和2/3，呈20°傾斜角度的圓弧紋理式設計過濾網，其濾網縫隙分別為2mm和1.2mm，與末端阻流結構之間的相互配合，實現了對噴漿材料的多次過濾和導流，使得噴漿材料更加細膩，并利用嵌套式的高壓靜電裝置，利用絕緣橡膠材料絕緣層將殼體內部分割成不連通的混合攪拌空間和電離空間；使得(液珠表面呈現為陽極)與墻面(呈現為陰極)的相互吸引的作用，噴涂材料能夠更加牢固的吸附在墻體表面，保證了充足的荷電效果和設備的安全性，通過多級過濾保證輸出流量的穩定，使得液滴能夠更均勻的荷電，濾沖壓結構和嵌套式的高壓靜電裝置聯合作用下提高了漿水的霧化精度和粘合率。

22、2、本發明通過設置多原料混合攪拌結構，主要利用安裝固定在支撐架的圓錐滾子軸承上的風葉實現旋轉攪拌運動，使得過濾漿水與干式速凝劑、穩定劑更加充分的混合在一起，噴漿材料更加細膩，各原料之間結合更加充分。

23、3、本發明通過在靜電發射腔后設置涵道式沖壓霧化結構，其由內接噴嘴外壁和沖壓霧化結構內壁結合而成，整體成流線型，通過螺紋式結構進行相連，外側設有密封環，提高了霧化效率并且保證了噴槍的密封性。

技術特征：

1.一種多功能靜電整流噴漿機噴頭，其特征在于，包括由二級漿水過濾腔體、混合攪拌腔體、靜電整流腔體和沖壓霧化腔體依次連接組成的噴頭；

2.根據權利要求1所述的多功能靜電整流噴漿機噴頭，其特征在于，一級導流板傾斜設置于二級漿水過濾腔體內，一級導流板通過側邊框安裝在噴頭上，一級導流板長度占二級漿水過濾腔體的1/2。

3.根據權利要求1所述的多功能靜電整流噴漿機噴頭，其特征在于，二級導流板傾斜設置于二級漿水過濾腔體內，二級導流板長度占過濾空間的2/3。

4.根據權利要求1所述的多功能靜電整流噴漿機噴頭，其特征在于，一級過濾網呈流線型，末端設置一級阻流結構，二級過濾網結構呈現流線圓弧傾斜結構，末端設置二級阻流結構。

5.根據權利要求1所述的多功能靜電整流噴漿機噴頭，其特征在于，扇葉結構，利用旋轉卡扣安裝固定在支撐架的圓錐滾子軸承上實現旋轉運動；所述圓錐滾子軸承利用定位螺絲固定在支撐架上。

6.根據權利要求1所述的多功能靜電整流噴漿機噴頭，其特征在于，絕緣橡膠材料呈環形狀，靜電發射裝置通過定位薄片與噴槍殼體進行嵌套設置。

7.根據權利要求6所述的多功能靜電整流噴漿機噴頭，其特征在于，絕緣橡膠材料內部設有利用絕緣橡膠材料絕緣層，絕緣層將殼體內部分割成不連通的混合攪拌空間和電離空間。

8.根據權利要求1所述的多功能靜電整流噴漿機噴頭，其特征在于，二級漿水過濾腔體、混合攪拌腔體、靜電整流腔體和沖壓霧化腔體通過螺紋結構連接，螺紋結構上設有密封環。

9.根據權利要求1所述的多功能靜電整流噴漿機噴頭，其特征在于，噴頭通過漿水接口連接于支撐架上，支撐架后方設置方向把手，方向把手前端設置控制箱，支撐架下方設置萬向輪和尼龍輪。

10.如權利要求1～9任意一項所述的多功能靜電整流噴漿機噴頭的工作方法，漿液分別通過漿水口和直式沖壓口流入二級漿水過濾腔體內，漿液從漿水口流入后依次通過第一導流板流入一級濾網，隨后沿著通道流向一級阻流結構位置，漿液繼續從一級濾網的阻流結構流向二級導流板，隨后通過二級導流板的阻流結構流向下方的直式沖壓口的液體上，隨后流通進入混合攪拌腔體，通過風葉進行混合，隨后混合液體流通進入靜電整流腔體，利用絕緣橡膠材料絕緣層將殼體內部分割成不連通的混合攪拌空間和電離空間，使得液珠表面呈現為陽極與墻面呈現為陰極的相互吸引的作用，由沖壓霧化腔體流出后，噴涂材料能夠更加牢固的吸附在墻體表面。

技術總結
一種多功能靜電整流噴漿機噴頭及方法，包括由二級漿水過濾腔體、混合攪拌腔體、靜電整流腔體和沖壓霧化腔體依次連接組成的噴頭；二級漿水過濾腔體首端設置漿水口，漿水口下方設置直式沖壓口，漿水口與直式沖壓口之間且于二級漿水過濾腔體內固定設置一級過濾網和二級過濾網，一級過濾網和二級過濾網末端設置阻流結構，一級過濾網上方傾斜設置一級導流板，二級過濾網上方傾斜設置二級導流板；二級漿水過濾腔體末端固定連接混合攪拌腔體，混合攪拌腔體頂端貫穿設置物料口，混合攪拌腔體內通過支撐架安裝風葉，風葉后端安裝阻流板，保證了充足的荷電效果和設備的安全性，提高了漿水的霧化精度和粘合。

技術研發人員：賈東洲,李仰歡,呂振林,曾二軍,韓鳳國
受保護的技術使用者：遼寧工業大學
技術研發日：
技術公布日：2025/4/24
