本申請涉及電子煙具，特別是涉及一種霧化驅動電路與電子煙具。

背景技術：

1、電子煙具是一種模仿卷煙的電子產品，其主要通過發熱件(比如電熱絲)對煙絲、煙油等物質進行加熱以產生煙霧。電子煙具包括霧化器，霧化器通過發熱件對煙絲、煙油等物質進行加熱并產生煙霧。然而，目前霧化器輸出時會震動形成電流聲，影響用戶的產品體驗。

技術實現思路

1、基于此，有必要提供一種解決電流聲的一種霧化驅動電路與電子煙具。

2、第一方面，本申請?zhí)峁┝艘环N霧化驅動電路，應用于電子煙具，電子煙具包括主控電路；霧化驅動電路包括：

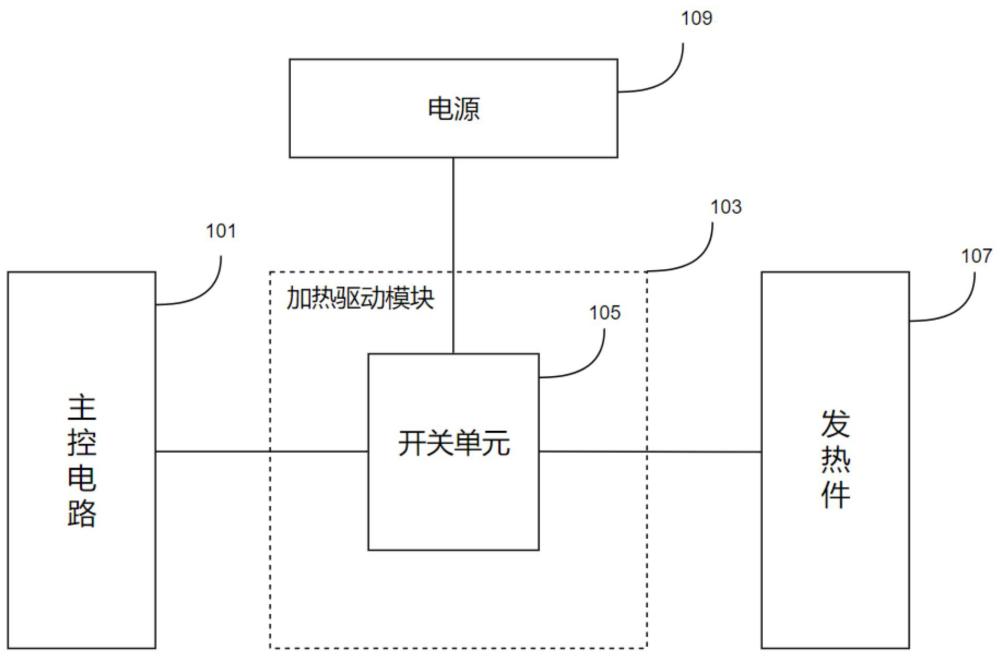

3、加熱驅動模塊，與主控電路電連接，用于接收主控電路輸出的pwm信號；加熱驅動模塊包括：開關單元，開關單元的控制端連接主控電路，開關單元的一端用于連接電子煙具的電源，開關單元的另一端連接電子煙具的發熱件；其中，主控電路通過pwm信號控制開關單元的開關頻率，以使開關單元產生輸出信號加熱發熱件。

4、在其中一個實施例中，加熱驅動模塊包括第一電阻、第二電阻、第三電阻和第四電阻；

5、第一電阻的一端連接在電源與開關單元的一端之間，第一電阻的另一端連接在第二電阻的一端與主控電路之間；

6、第二電阻的一端連接主控電路，第二電阻的另一端連接開關單元的控制端；

7、第三電阻的一端在電源與開關單元的一端之間，第三電阻的另一端連接在開關單元的另一端和發熱件之間；

8、第四電阻的一端連接在開關單元的另一端和發熱件之間，第四電阻的另一端用于接入pwm信號。

9、在其中一個實施例中，加熱驅動模塊還包括第一電容；第一電容的一端連接第四電阻的另一端，第一電容的另一端接地。

10、在其中一個實施例中，開關單元包括至少一個第一mos管；開關單元的控制端為第一mos管的控制端，開關單元的一端為第一mos管的第一端，開關單元的另一端為第一mos管的第二端。

11、在其中一個實施例中，加熱驅動模塊還包括檢測單元；檢測單元的控制端連接主控電路，檢測單元的一端用于連接電源，檢測單元的另一端連接于發熱件與開關單元的另一端之間。

12、在其中一個實施例中，檢測單元包括第二mos管、第五電阻和第六電阻；

13、檢測單元的控制端為第二mos管的控制端，檢測單元的一端為第二mos管的第一端，檢測單元的另一端為第二mos管的第二端；

14、第五電阻的一端連接于第二mos管的第一端與電源之間，第五電阻的另一端連接于所述第二mos管的控制端與所述主控電路之間；

15、第六電阻的一端連接所述第二mos管的第二端，第六電阻的另一端連接于開關單元和發熱件之間。

16、在其中一個實施例中，加熱驅動模塊還包括第一二極管；第一二極管的正極接地，第一二極管的負極連接于開關單元另一端與發熱件之間。

17、在其中一個實施例中，開關單元的開關頻率包括20khz。

18、在其中一個實施例中，加熱驅動模塊的數量為至少兩個。

19、第二方面，本申請?zhí)峁┝艘环N電子煙具，包括上述霧化驅動電路。

20、上述霧化驅動電路與電子煙具，加熱驅動模塊與主控電路電連接，接收主控電路輸出的pwm信號，其中，加熱驅動模塊包括開關單元，主控電路通過pwm信號控制該開關單元的開關頻率，以使開關單元產生輸出信號加熱所述發熱件。本申請中，基于上述主控電路與加熱驅動模塊中開關單元之間的連接，使得主控電路可以通過pwm信號控制開關單元的開關頻率，進而防止開關單元的輸出信號與電子煙具的霧化器產生共振形成電流聲，同時控制使用時霧化器產生的噪音頻率能夠超出人耳能聽到的范圍，從而實現解決電流聲。

技術特征：

1.一種霧化驅動電路，其特征在于，應用于電子煙具，所述電子煙具包括主控電路；所述霧化驅動電路包括加熱驅動模塊，與所述主控電路電連接，用于接收所述主控電路輸出的pwm信號；所述加熱驅動模塊包括：

2.根據權利要求1所述的霧化驅動電路，其特征在于，所述加熱驅動模塊包括第一電阻、第二電阻、第三電阻和第四電阻；

3.根據權利要求2所述的霧化驅動電路，其特征在于，所述加熱驅動模塊還包括第一電容；

4.根據權利要求2所述的霧化驅動電路，其特征在于，所述開關單元包括至少一個第一mos管；

5.根據權利要求1所述的霧化驅動電路，其特征在于，所述加熱驅動模塊還包括檢測單元；

6.根據權利要求5所述的霧化驅動電路，其特征在于，所述檢測單元包括第二mos管、第五電阻和第六電阻；

7.根據權利要求1至6任一項所述的霧化驅動電路，其特征在于，所述加熱驅動模塊還包括第一二極管；

8.根據權利要求1至6任一項所述的霧化驅動電路，其特征在于，所述開關單元的開關頻率包括20khz。

9.根據權利要求1至6任一項所述的霧化驅動電路，其特征在于，所述加熱驅動模塊的數量為至少兩個。

10.一種電子煙具，其特征在于，包括權利要求1至9任一項所述的霧化驅動電路。

技術總結
本申請涉及一種霧化驅動電路與電子煙具，屬于電子煙具技術領域，該霧化驅動電路包括：加熱驅動模塊，與主控電路電連接，用于接收主控電路輸出的PWM信號；加熱驅動模塊包括開關單元，開關單元的控制端連接主控電路，開關單元的一端用于連接電子煙具的電源，開關單元的另一端連接電子煙具的發熱件；其中，主控電路通過PWM信號控制開關單元的開關頻率，以使開關單元產生輸出信號加熱發熱件。本申請可以防止開關單元的輸出信號與電子煙具的霧化器產生共振形成電流聲，同時控制使用時霧化器產生的噪音頻率，從而實現解決電流聲。

技術研發人員：請求不公布姓名,何煜芳
受保護的技術使用者：深圳市致遠智創科技有限公司
技術研發日：20240604
技術公布日：2025/4/28
