本發明涉及有機試劑純化領域，尤其涉及沉積物中有機質抽提有機試劑的純化裝置。

背景技術：

1、公知的，“沉積有機有機質的抽提”通常指的一種利用有機溶劑從沉積物中提取類脂類生物標志化合的技術手段，有機試劑的純化是該實驗中一個重要的步驟，主要目的是去除試劑中的雜質，以獲得高純度的有機試劑，減低有機質雜質對樣品的污染；

2、如授權公告號為cn?117504332b，授權公告日為2024.03.22，名稱為一種半導體用超純電子級化學試劑純化裝置，包括裝置主體，裝置主體的上端左部固定連接有純化罐，裝置主體的上端中部開有裝置槽，裝置槽的內槽壁左部設置有加熱結構，裝置主體的上端右部固定連接有凹型架，凹型架的上端中部貫穿并固定連接有電動伸縮桿，電動伸縮桿的輸出端固定連接有啟閉結構；

3、如上述申請相同的，在現有的純化設備中，對于試劑的純化，過程復雜，因此整體的設備也極其復雜，無論是設備中對于提取物的加熱結構，還是對于提取物蒸發時冷凝的產物的處理結構都極其復雜，并且在對提取物進行加熱的過程中，對于提取物容器內提取物的整體溫度控制不方便，且不準確，嚴重影響整個純化的效率。

技術實現思路

1、(一)發明目的

2、有鑒于此，本發明的目的在于提出沉積物中有機質抽提有機試劑的純化裝置，該裝置整體結構相對較少，設備的成本較低，且該裝置中的浴加熱容器的補水通過自身冷凝水進行補水，因此不需要額外增加注水設備，降低了設備的整體成本，并且這種采用冷凝水中的熱水對水浴加熱容器補水，減少了注入冷水時的加熱過程，降低了水浴加熱容器內水的溫度變化量，從而保證了水浴加熱的效率。

3、(二)技術方案

4、為達到上述技術目的，本發明提供了沉積物中有機質抽提有機試劑的純化裝置，其包括提取物容器、冷凝容器和水浴加熱容器，其中，提取物容器用于容納提取物，所述提取物容器采用高導熱性材料制成，冷凝容器設置于所述提取物容器上方，并且與所述提取物容器可拆卸裝配連接，水浴加熱容器設置于所述提取物容器的下方并包覆所述提取物容器，所述水浴加熱容器與所述提取物容器之間采用可拆卸裝配連接；

5、其中，所述冷凝容器內部設置有冷凝管組，所述冷凝管組通過連通管與所述提取物容器內部連通，在使用時，首先提取物容置于提取物容器內，水浴加熱容器通過水浴加熱的方式通過提取物容器對其內部的提取物進行加熱，使提取物中的ch2cl2蒸發，蒸發的ch2cl2通過連通管進入到冷凝管組，在冷凝管組中冷凝后進入到冷凝容器的底部，實現提取物的純化過程。

6、作為上述技術方案的進一步描述：所述冷凝容器的中部設有分隔部，通過所述分隔部將所述冷凝容器內部空間分隔為上下兩個獨立空間，其中，上部獨立空間為冷凝水空間，所述冷凝管組采用環狀并分布于所述冷凝水空間中，下部空間為純化試劑容置空間，所述冷凝管組的底部與所述純化試劑容置空間內部連通，所述冷凝水空間的上方連接有熱水出管，下方連接有冷水進管，在使用時，首先蒸發物通過連通管進入到冷凝管組中，此時，冷凝水空間中通過冷水進管通入冷水，與冷凝管組產生熱交換，冷水變熱后由熱水出管排出，而冷凝管組中的蒸發物冷凝，并向下流動至純化試劑容置空間，實現蒸發－冷凝純化的過程。

7、作為上述技術方案的進一步描述：所述純化試劑容置空間的底部連接有排出管，所述冷凝容器的頂部設有中心管，所述中心管與所述純化試劑容置空間內部連通，通過排出管能夠將所述純化試劑容置空間中純化的ch2cl2排出，而中心管的設置能夠平衡純化試劑容置空間內壓力，方便ch2cl2排出。

8、作為上述技術方案的進一步描述：所述水浴加熱容器采用圓柱狀，所述水浴加熱容器內部呈環形陣列分布有多個固定柱，通過多個所述固定柱固定安裝有環狀電熱裝置，所述水浴加熱容器的一側安裝有加水管，所述水浴加熱容器的前表面安裝有控制面板，環狀電熱裝置用于對水浴加熱容器的介質進行加熱，由于環狀電熱裝置采用環狀結構，因此對水浴加熱容器內加熱更加均勻，使提取物容器的各部分受熱均勻，從而達到方便對提取物容器內提取物溫度控制的效果。

9、作為上述技術方案的進一步描述：為了方便對水浴加熱容器以及提取物容器內部的溫度進行控制，本實施例中，其特征在于，所述水浴加熱容器的中心位置以及提取物容器內部分別安裝有第一溫度傳感器和第二溫度傳感器，其中，所述第一溫度傳感器和第二溫度傳感器能夠實時監測水浴加熱容器和提取物容器內部溫度，并上傳至控制器，通過控制器控制環狀電熱裝置的加熱溫度。

10、作為上述技術方案的進一步描述：所述水浴加熱容器內部沿豎直方向安裝有滑桿，所述滑桿上滑動安裝有液位傳感器，所述液位傳感器的兩端安裝有浮筒，當水浴加熱容器內水位發生變化時，浮筒帶動液位傳感器浮動，實現對水浴加熱容器內水位的監測，當液位低于設定值時，將信號傳輸至控制器，通過控制器控制補水。

11、作為上述技術方案的進一步描述：所述加水管的一端連接有三通閥，所述三通閥上安裝有電磁控制閥，所述三通閥的其中一個接頭通過出水軟管與所述熱水出管連接，另一個接頭與外接的冷凝水儲水設備連接，當液位傳感器監測到水浴加熱容器內水位低于設定值時，電磁控制閥控制三通閥中的加水管與出水軟管連通，另一個接頭關閉，此時，冷凝的熱水通過加水管進入水浴加熱容器內進行補水，直至液位傳感器監測到水浴加熱容器內水位到達設定值，此時，電磁控制閥控制三通閥中的加水管與出水軟管關閉，另一個接頭導通，不再向水浴加熱容器內進行補水，這樣的結構設置使得該裝置中的水浴加熱容器的補水通過自身冷凝水進行補水，不需要額外增加注水設備，降低了設備的整體成本，并且這種采用冷凝水中的熱水對水浴加熱容器補水，減少了注入冷水時的加熱過程，降低了水浴加熱容器內水的溫度變化量，從而保證了水浴加熱的效率。

12、作為上述技術方案的進一步描述：其特征在于，所述提取物容器的上方設置有蓋，所述蓋的邊緣設置有檐口部，所述蓋的頂部設有泄壓閥，當提取物容器安裝到所述水浴加熱容器內時，所述蓋蓋合在所述水浴加熱容器的頂部，并通過螺栓固定，這樣即可實現水浴加熱容器與所述提取物容器之間的可拆卸裝配連接，且這種結構的設計可以使水浴加熱容器內部空間呈封閉結構，這樣可以提升水浴加熱容器內部的保溫效果，降低加熱結構的加熱頻率，提升設備的使用壽命和節能性。

13、作為上述技術方案的進一步描述：所述水浴加熱容器的頂部內側沿周向開設有階面卡槽，所述蓋的內側設有能夠與所述階面卡槽適配的卡合環架，當提取物容器安裝到所述水浴加熱容器內時，所述卡合環架卡合在所述階面卡槽上，所述提取物容器上連接有用于向提取物容器內加入提取物的添加管，所述水浴加熱容器的上方還開設有用于容納所述添加管的開口，這樣的結構設置使得水浴加熱容器與提取物容器連接組裝時能夠對位準確，并且組裝后整體穩定性更高。

14、作為上述技術方案的進一步描述：所述提取物容器的上方中心處設有組配插管，所述冷凝容器的底部設有連接部，所述連接部通過螺紋連接插合在所述組配插管的上方，所述連接部采用兩段管狀結構，其中，上部管狀結構與冷凝容器內部連通，所述排出管連接在上部管狀結構中，所述下部管狀結構通過組配插管與提取物容器內部連通，形成蒸發物質流通通道。

15、在上述技術方案中，本發明提供的沉積物中有機質抽提有機試劑的純化裝置，該裝置采用水浴加熱的方式對沉積物中有機質抽提有機試劑進行純化，在進行提取物蒸發時，提取物的受熱均勻，溫度控制方便，這樣可以有效的避免提取物中的其他物質產生蒸發，導致純化效果變差，并且該裝置中有三個部分構成，分別為提取物容器、冷凝容器和水浴加熱容器，三個部分之間均采用可拆卸地裝配連接，因此在某一部分出現損壞時，可以方便對其進行獨立更換，降低維修成本，并且在使用完成后，可以方便將各個部分拆解進行清潔，保證二次使用時，各部分的清潔性；

16、該裝置中的水浴加熱容器的補水通過自身冷凝水進行補水，因此不需要額外增加注水設備，降低了設備的整體成本，并且這種采用冷凝水中的熱水對水浴加熱容器補水，減少了注入冷水時的加熱過程，降低了水浴加熱容器內水的溫度變化量，從而保證了水浴加熱的效率。

17、附圖說明

18、為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

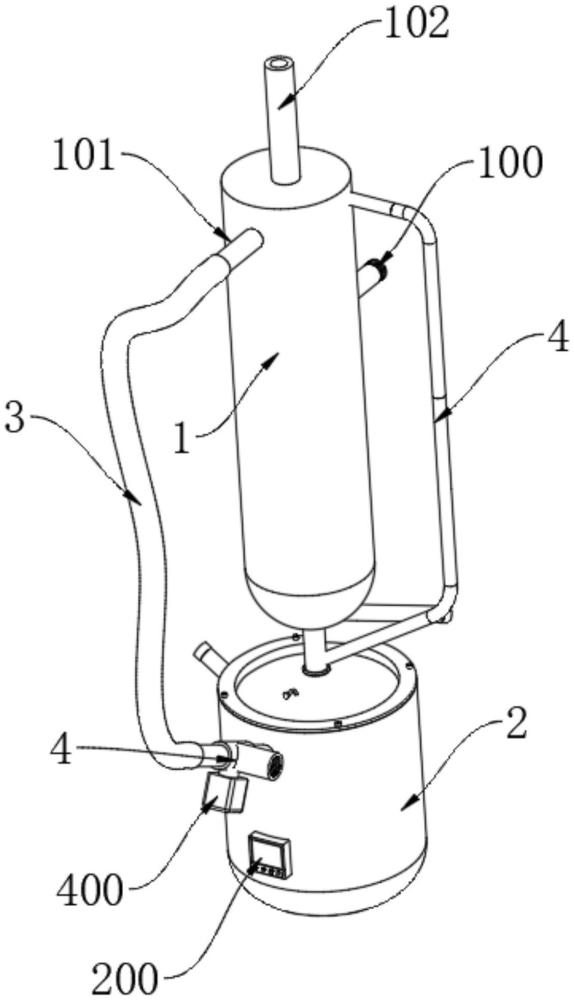

19、圖1為本發明提供的沉積物中有機質抽提有機試劑的純化裝置的整體結構示意圖；
