本發明涉及粉碎，特別涉及一種機械工程用粉碎裝置。

背景技術：

1、隨著現代工程建設需求的日益增長，混凝土作為一種廣泛應用的建筑材料，已經在橋梁、道路、建筑、隧道等基礎設施建設中扮演著重要角色。然而，隨著使用年限的增長，混凝土結構會出現老化、破損、拆除或翻新等問題，產生大量廢棄的混凝土材料，這些廢棄混凝土如果不加以處理，不僅占用大量土地資源，還可能對環境造成污染。

2、中國專利公告號cn110918166b公開了一種建筑工程用混凝土粉碎裝置，包括粉碎箱，所述粉碎箱的下端設置有支腿，粉碎箱的上端設置有支柱，所述支柱的上端設置有進料箱，所述進料箱的下端設置有與粉碎箱連通的下料管，所述進料箱的上端設置有升降機構，所述升降機構的上端設置有升降板，所述升降板上安裝有往復升降機構，所述往復升降機構的下端連接有破碎板，破碎板的下側設置有若干破碎齒，進料箱的內部左右對稱的設置有彈性機構，彈性機構的上端設置有安裝框，所述安裝框上設置有篩選網。本裝置的結構設置，實現對混凝土的破碎篩分，然后進入到粉碎箱內進行粉碎，使得混凝土便于進入粉碎箱內，省時省力，并且提高破碎的效率，降低工作的難度；但是在實施過程中仍存在以下缺陷：

3、上述專利文獻在實施過程中，雖然進料箱內部設置了篩選網，但對于不同粒徑、不同形態的混凝土碎片，篩分效果可能會受到限制，篩選網可能無法高效地分離出不同粒度的物料，導致粉碎出來的物料粒徑不均勻，影響后續使用。

技術實現思路

1、本發明的主要目的在于提供一種機械工程用粉碎裝置，可以有效解決篩選網無法使得篩分出的料物不均勻的問題。

2、為實現上述目的，本發明采取的技術方案為：

3、一種機械工程用粉碎裝置，包括殼體，所述殼體上端右側固定連接有轉運組件，所述轉運組件前端固定連接有粉碎組件，所述殼體左右兩側均固定連接有移動組件，所述殼體內腔固定連接有篩分組件，所述篩分組件右側底部固定連接有傳輸組件。

4、優選的，所述轉運組件包括外殼一，所述外殼一底端與殼體上端右側呈固定連接，所述外殼一左側上部固定連接有阻擋組件，所述外殼一內腔上下兩側均轉動連接有傳動柱，兩個所述傳動柱外表面均固定連接有配合輪，兩個所述配合輪外表面共同纏繞連接有運輸帶一，所述運輸帶一外表面固定連接有若干載料板。

5、優選的，所述阻擋組件包括阻擋板，所述阻擋板右側與外殼一上部呈固定連接，所述阻擋板底部前后兩側固定連接有兩個成對成設置的連接桿，兩個所述連接桿相互遠離的一端均與粉碎組件呈固定連接。

6、優選的，所述粉碎組件包括固定臺，所述固定臺后端固定連接有外殼二，所述固定臺上端固定連接有電機一，所述電機一外表面纏繞連接有皮帶，所述電機一輸出端固定連接有齒輪一，所述齒輪一后部固定連接有粉碎輪一，所述齒輪一左側嚙合有齒輪二，所述齒輪二后部固定連接有粉碎輪二。

7、優選的，所述移動組件包括動力輪，所述動力輪，所述動力輪右側固定連接有雙向液壓桿二，所述雙向液壓桿二右側轉動連接有轉動輪，所述雙向液壓桿二底端固定連接有調節柱，所述調節柱另一端轉動連接有移動輪二，所述移動輪二左側固定連接有雙向液壓桿一，所述雙向液壓桿一底端轉動連接有撫平板，所述雙向液壓桿一左側轉動連接有移動輪一，所述動力輪、移動輪一、移動輪二和轉動輪外表面共同纏繞連接有履帶。

8、優選的，所述傳輸組件包括兩個固定塊一，兩個所述固定塊一上端拱共同固定連接有篩分組件，兩個所述固定塊一相互靠近的一側共同轉動連接有配合桿，所述配合桿外表面滑動連接有支撐塊，所述支撐塊左側轉動連接有轉動桿一。

9、優選的，所述支撐塊右側轉動連接有傳動桿一，所述傳動桿一外表面后部通過聯軸器固定連接有電機二，所述傳動桿一前部轉動連接有固定塊二，所述固定塊二上端與電機二上端均固定連接有伸縮桿，所述配合桿、轉動桿一和傳動桿一外表面前后兩側共同纏繞連接有運輸帶二。

10、優選的，所述篩分組件包括連接臺，所述連接臺，所述連接臺中部主動連接有傳動桿二，所述傳動桿二外表面固定連接有橢圓柱，所述連接臺左右兩側均滑動連接有振動組件，所述連接臺底端右側與兩個伸縮桿呈固定連接。

11、優選的，所述振動組件包括兩個支架，兩個所述支架底部均固定連接有兩個滑動塊，四個所述滑動塊底端均固定連接有彈簧，兩個所述支架上部相互靠近的一側共同固定連接有w形板，所述w形板表面開設有若干漏料孔。

12、與現有技術相比，本發明具有如下有益效果：

13、1、通過設置篩分組件與移動組件進行配合，從而可使得混凝土通過震動，可在篩分組件上快速滑動，減少了細小顆粒或濕物料粘附在篩網上，降低了堵塞的可能性，通過設置轉運組件可對篩分后的物料進行運輸，從而再次投入粉碎組件中，進而可使得較大的混凝土塊可以再次粉碎，進一步的提升混凝土回收的質量，滿足不同粒度需求。

14、2、通過設置粉碎組件與篩分組件進行配合，從而將已經達到所需粒度的物料與未達到粒度要求的物料分開，避免不必要的繼續破碎，通過設置w形板644表面開設有若干漏料孔，從而可粉碎后的混凝土塊進行分揀，確保符合標準的混凝土塊直接收集，從而不符合標準的混凝土可對其進行引導，從而進行二次粉碎直至符合標準，降低了整體物料的浪費。

技術特征：

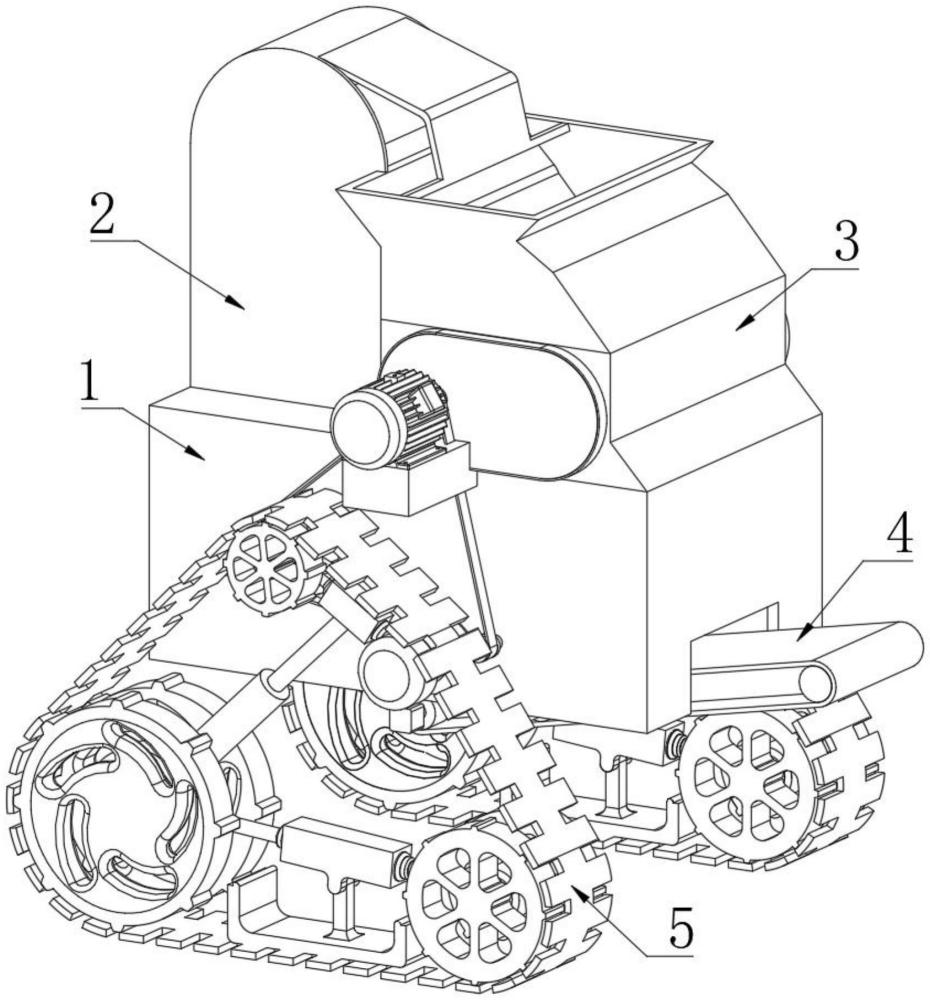

1.一種機械工程用粉碎裝置，包括殼體(1)，其特征在于：所述殼體(1)上端右側固定連接有轉運組件(2)，所述轉運組件(2)前端固定連接有粉碎組件(3)，所述殼體(1)左右兩側均固定連接有移動組件(5)，所述殼體(1)內腔固定連接有篩分組件(6)，所述篩分組件(6)右側底部固定連接有傳輸組件(4)。

2.根據權利要求1所述的一種機械工程用粉碎裝置，其特征在于：所述轉運組件(2)包括外殼一(21)，所述外殼一(21)底端與殼體(1)上端右側呈固定連接，所述外殼一(21)左側上部固定連接有阻擋組件(26)，所述外殼一(21)內腔上下兩側均轉動連接有傳動柱(23)，兩個所述傳動柱(23)外表面均固定連接有配合輪(22)，兩個所述配合輪(22)外表面共同纏繞連接有運輸帶一(24)，所述運輸帶一(24)外表面固定連接有若干載料板(25)。

3.根據權利要求2所述的一種機械工程用粉碎裝置，其特征在于：所述阻擋組件(26)包括阻擋板(261)，所述阻擋板(261)右側與外殼一(21)上部呈固定連接，所述阻擋板(261)底部前后兩側固定連接有兩個呈堆成設置的連接桿(262)，兩個所述連接桿(262)相互遠離的一端均與粉碎組件(3)呈固定連接。

4.根據權利要求3所述的一種機械工程用粉碎裝置，其特征在于：所述粉碎組件(3)包括固定臺(31)，所述固定臺(31)后端固定連接有外殼二(35)，所述固定臺(31)上端固定連接有電機一(32)，所述電機一(32)外表面纏繞連接有皮帶(38)，所述電機一(32)輸出端固定連接有齒輪一(33)，所述齒輪一(33)后部固定連接有粉碎輪一(34)，所述齒輪一(33)左側嚙合有齒輪二(37)，所述齒輪二(37)后部固定連接有粉碎輪二(36)。

5.根據權利要求1所述的一種機械工程用粉碎裝置，其特征在于：所述移動組件(5)包括動力輪(51)，所述動力輪(51)，所述動力輪(51)右側固定連接有雙向液壓桿二(59)，所述雙向液壓桿二(59)右側轉動連接有轉動輪(58)，所述雙向液壓桿二(59)底端固定連接有調節柱(56)，所述調節柱(56)另一端轉動連接有移動輪二(55)，所述移動輪二(55)左側固定連接有雙向液壓桿一(53)，所述雙向液壓桿一(53)底端轉動連接有撫平板(54)，所述雙向液壓桿一(53)左側轉動連接有移動輪一(52)，所述動力輪(51)、移動輪一(52)、移動輪二(55)和轉動輪(58)外表面共同纏繞連接有履帶(57)。

6.根據權利要求1所述的一種機械工程用粉碎裝置，其特征在于：所述傳輸組件(4)包括兩個固定塊一(41)，兩個所述固定塊一(41)上端共同固定連接有篩分組件(6)，兩個所述固定塊一(41)相互靠近的一側共同轉動連接有配合桿(42)，所述配合桿(42)外表面滑動連接有支撐塊(43)，所述支撐塊(43)左側轉動連接有轉動桿一(44)。

7.根據權利要求6所述的一種機械工程用粉碎裝置，其特征在于：所述支撐塊(43)右側轉動連接有傳動桿一(47)，所述傳動桿一(47)外表面后部通過聯軸器固定連接有電機二(48)，所述傳動桿一(47)前部轉動連接有固定塊二(45)，所述固定塊二(45)上端與電機二(48)上端均固定連接有伸縮桿(46)，所述配合桿(42)、轉動桿一(44)和傳動桿一(47)外表面前后兩側共同纏繞連接有運輸帶二(49)。

8.根據權利要求7所述的一種機械工程用粉碎裝置，其特征在于：所述篩分組件(6)包括連接臺(61)，所述連接臺(61)，所述連接臺(61)中部主動連接有傳動桿二(62)，所述傳動桿二(62)外表面固定連接有橢圓柱(63)，所述連接臺(61)左右兩側均滑動連接有振動組件(64)，所述連接臺(61)底端右側與兩個伸縮桿(46)呈固定連接。

9.根據權利要求8所述的一種機械工程用粉碎裝置，其特征在于：所述振動組件(64)包括兩個支架(641)，兩個所述支架(641)底部均固定連接有兩個滑動塊(642)，四個所述滑動塊(642)底端均固定連接有彈簧(643)，兩個所述支架(641)上部相互靠近的一側共同固定連接有w形板(644)，所述w形板(644)表面開設有若干漏料孔(645)。

技術總結
本發明公開了一種機械工程用粉碎裝置，具體涉及粉碎技術領域，包括殼體，所述殼體上端右側固定連接有轉運組件，所述轉運組件前端固定連接有粉碎組件，所述殼體左右兩側均固定連接有移動組件，所述殼體內腔固定連接有篩分組件，所述篩分組件右側底部固定連接有傳輸組件。本發明所述的一種機械工程用粉碎裝置，通過設置篩分組件與移動組件進行配合，從而可使得混凝土通過振動，可在篩分組件上快速滑動，減少了細小顆粒或濕物料粘附在篩網上，降低了堵塞的可能性，通過設置轉運組件可對篩分后的物料進行運輸，從而再次投入粉碎組件中，進而可使得較大的混凝土塊可以再次粉碎，進一步的提升混凝土回收的質量，滿足不同粒度需求。
