本技術涉及過濾器，具體為一種細胞分離過濾器。

背景技術：

1、過濾器是一種分離物質的設備,分很多種,其中一種為細胞過濾器，用于過濾和分離需要的細胞，過濾的原理是利用有孔介質阻礙大于孔徑的物質通過,小于孔徑的物質順利通過達到分離過濾的作用，傳統的細胞分離過濾器為了方便對細胞進行過濾都是采用離心的方法，將細胞放置在分離過濾桶的內部然后轉動進行離心分離，但是傳統的細胞分離過濾器在使用時內部的細胞處于靜止狀態，導致分離速度慢且效率低下，增加了細胞分離過濾的時間，不能滿足人們的使用。

2、綜上所述，本實用新型通過設計一種細胞分離過濾器來解決存在的問題。

技術實現思路

1、本實用新型的目的在于提供一種細胞分離過濾器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種細胞分離過濾器，包含箱體，所述箱體的底部四個拐角處均安裝有支撐腳，所述箱體的外部較窄一側面的底部邊沿處安裝有出料管，所述箱體的外部較寬一側面上嵌入式安裝有觀察窗，所述箱體的頂部安裝有箱蓋，所述箱蓋的頂部安裝有把手，所述箱體的內側底部安裝有底座，所述底座的內部安裝有轉動電機，所述底座的頂部安裝有分離過濾筒，所述分離過濾筒的內側壁兩端對稱開設有滑槽，所述分離過濾筒的內部安裝有分離框，所述分離框的外環面上開設有若干組通槽，所述分離框的外環面兩端對稱安裝有限位塊，所述分離過濾筒頂部安裝有筒蓋，所述筒蓋的頂部一端安裝有進料管，所述筒蓋的底部安裝有套筒，所述套筒的底部安裝有螺紋桿，所述筒蓋的內側底部安裝有第一錐形齒輪，所述筒蓋的內側壁上安裝有伺服電機，所述伺服電機的輸出端安裝有第二錐形齒輪。

4、作為本實用新型優選的方案，所述轉動電機的輸出端貫穿底座的內部延伸到底座的頂部后與分離過濾筒的底部之間相連接。

5、作為本實用新型優選的方案，所述滑槽的內側壁尺寸與限位塊的外部尺寸相匹配，且所述滑槽的內側壁與限位塊的外部之間滑動連接。

6、作為本實用新型優選的方案，所述套筒的頂部一端貫穿筒蓋的底部延伸到筒蓋的內部后與第一錐形齒輪的底部相連接，且所述第一錐形齒輪與第二錐形齒輪之間相互嚙合。

7、作為本實用新型優選的方案，所述螺紋桿的底部與分離框的內側底部之間固定連接，且所述螺紋桿的頂部延伸到套筒的內部，所述螺紋桿的外環面與套筒的內側壁之間螺紋連接。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型中，通過設計的一種細胞分離過濾器，通過轉動電機帶動分離過濾筒轉動對內部的細胞進行轉動離心分離，套筒轉動使套筒的內側壁沿著螺紋桿的外環面轉動帶動分離框在分離過濾筒內部升降，使得分離過濾筒內部細胞一直處于活動狀態，通過對細胞進行旋轉和升降增加了細胞的離心效果和分離過濾的速度，從而有效解決了傳統的細胞分離過濾器在使用時內部的細胞處于靜止狀態分離速度慢且效率低下的問題。

技術特征：

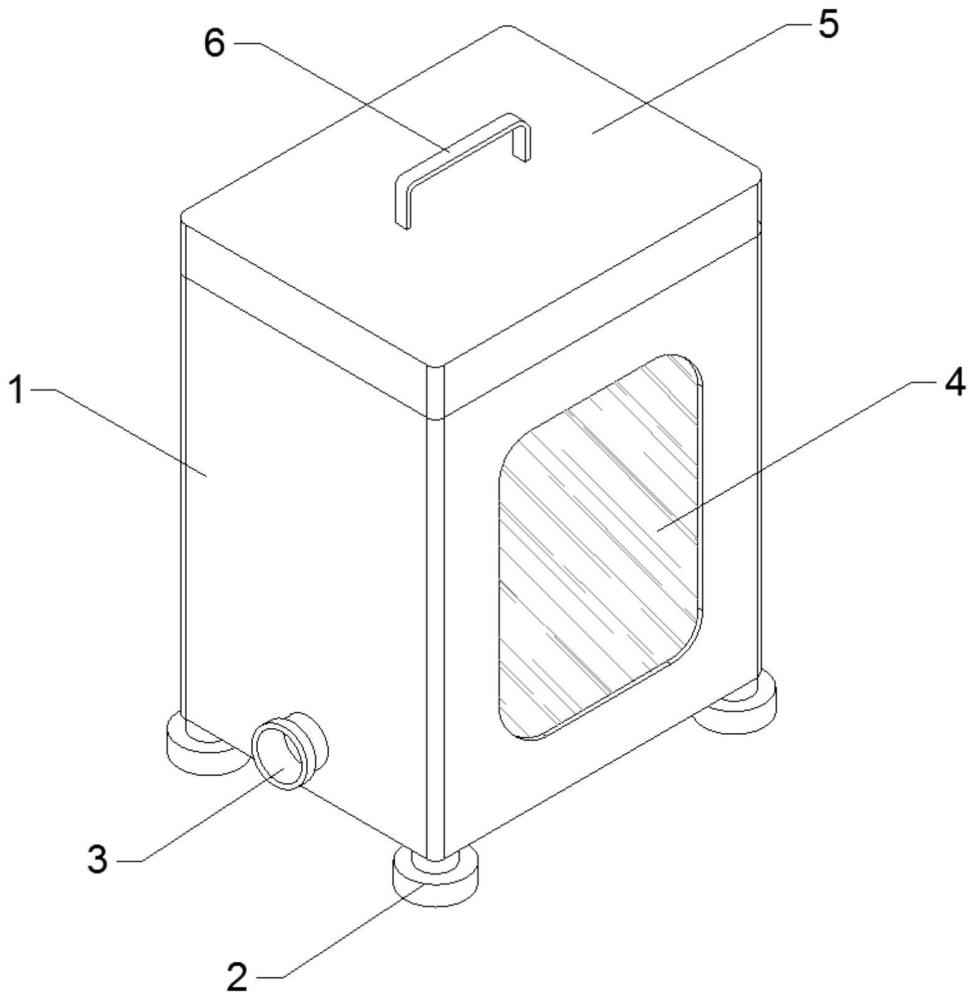

1.一種細胞分離過濾器，包含箱體(1)，其特征在于：所述箱體(1)的底部四個拐角處均安裝有支撐腳(2)，所述箱體(1)的外部較窄一側面的底部邊沿處安裝有出料管(3)，所述箱體(1)的外部較寬一側面上嵌入式安裝有觀察窗(4)，所述箱體(1)的頂部安裝有箱蓋(5)，所述箱蓋(5)的頂部安裝有把手(6)，所述箱體(1)的內側底部安裝有底座(7)，所述底座(7)的內部安裝有轉動電機(8)，所述底座(7)的頂部安裝有分離過濾筒(9)，所述分離過濾筒(9)的內側壁兩端對稱開設有滑槽(901)，所述分離過濾筒(9)的內部安裝有分離框(10)，所述分離框(10)的外環面上開設有若干組通槽(1001)，所述分離框(10)的外環面兩端對稱安裝有限位塊(11)，所述分離過濾筒(9)頂部安裝有筒蓋(12)，所述筒蓋(12)的頂部一端安裝有進料管(13)，所述筒蓋(12)的底部安裝有套筒(14)，所述套筒(14)的底部安裝有螺紋桿(15)，所述筒蓋(12)的內側底部安裝有第一錐形齒輪(16)，所述筒蓋(12)的內側壁上安裝有伺服電機(17)，所述伺服電機(17)的輸出端安裝有第二錐形齒輪(18)。

2.根據權利要求1所述的一種細胞分離過濾器，其特征在于：所述轉動電機(8)的輸出端貫穿底座(7)的內部延伸到底座(7)的頂部后與分離過濾筒(9)的底部之間相連接。

3.根據權利要求1所述的一種細胞分離過濾器，其特征在于：所述滑槽(901)的內側壁尺寸與限位塊(11)的外部尺寸相匹配，且所述滑槽(901)的內側壁與限位塊(11)的外部之間滑動連接。

4.根據權利要求1所述的一種細胞分離過濾器，其特征在于：所述套筒(14)的頂部一端貫穿筒蓋(12)的底部延伸到筒蓋(12)的內部后與第一錐形齒輪(16)的底部相連接，且所述第一錐形齒輪(16)與第二錐形齒輪(18)之間相互嚙合。

5.根據權利要求1所述的一種細胞分離過濾器，其特征在于：所述螺紋桿(15)的底部與分離框(10)的內側底部之間固定連接，且所述螺紋桿(15)的頂部延伸到套筒(14)的內部，所述螺紋桿(15)的外環面與套筒(14)的內側壁之間螺紋連接。

技術總結
本技術涉及過濾器技術領域，尤其為一種細胞分離過濾器，包含箱體，所述箱體的底部四個拐角處均安裝有支撐腳，所述箱體的外部較窄一側面的底部邊沿處安裝有出料管，所述箱體的外部較寬一側面上嵌入式安裝有觀察窗，本技術通過設計的一種細胞分離過濾器，通過轉動電機帶動分離過濾筒轉動對內部的細胞進行轉動離心分離，套筒轉動使套筒的內側壁沿著螺紋桿的外環面轉動帶動分離框在分離過濾筒內部升降，使得分離過濾筒內部細胞一直處于活動狀態，通過對細胞進行旋轉和升降增加了細胞的離心效果和分離過濾的速度，從而有效解決了傳統的細胞分離過濾器在使用時內部的細胞處于靜止狀態分離速度慢且效率低下的問題。

技術研發人員：高卓,倪雨欣,倪海峰
受保護的技術使用者：哈爾濱奧科諾生物制品有限公司
技術研發日：20240320
技術公布日：2025/4/24
