本技術涉及種子培育，特別涉及一種種子篩選培育裝置。

背景技術：

1、種子在培育前，需要對種子進行篩選，以除去種子中的雜質，或者破損、發霉、蟲蛀、皺縮的種子，來獲得優良的種子，提高種子的發芽率。

2、而現有的用于種子的篩選培育裝置通常通過篩網對其進行篩選，部分種子會卡到篩選孔內，導致篩選濾網堵塞無法正常使用，并且不易對部分大小、形狀、表面特征相似但重量不同的種子，造成篩選不夠精確的問題，因此易對后續種子的培育造成影響，降低了種子的發芽率。

技術實現思路

1、本實用新型提供一種種子篩選培育裝置，旨在解決用于種子的篩選培育裝置通常通過篩網對其進行篩選，部分種子會卡到篩選孔內，導致篩選濾網堵塞無法正常使用，并且不易對部分大小、形狀、表面特征相似但重量不同的種子，造成篩選不夠精確的問題，因此易對后續種子的培育造成影響，降低了種子的發芽率，從而影響篩選效果的問題。

2、本實用新型是這樣實現的，一種種子篩選培育裝置，包括箱體，所述箱體內部的頂栓接有分散板，且箱體內部的兩側分別栓接有風選風機和風選通道，所述箱體內部的底部轉動連接有篩選組件，且篩選組件底部的右側轉動連接有移動組件；

3、所述篩選組件包括框板，所述框板轉動連接在箱體內部的底部，所述框板的內部分別設置有一級濾網和二級濾網，所述一級濾網底部的四角均栓接有定位套，所述定位套的底部與二級濾網緊密接觸。

4、為了達到使篩選組件產生晃動，提升篩選效率以及防止篩選組件堵塞情況出現的效果，作為本實用新型的一種種子篩選培育裝置優選的，所述移動組件包括轉盤，所述轉盤的內部栓接有連接軸，所述連接軸轉動連接在箱體內部右側的底部，所述轉盤的左側轉動連接有連桿，且連桿與框板轉動連接。

5、為了達到是種子呈水幕狀落下，提升風選質量的效果，作為本實用新型的一種種子篩選培育裝置優選的，所述分散板頂部的前側和后側均栓接有擋板，且分散板呈梯形設置，所述分散板的內部均勻等距分布有分散孔。

6、為了達到引導空氣流向以及引導輕質種子移動方向的效果，作為本實用新型的一種種子篩選培育裝置優選的，所述箱體內部兩側的頂部均栓接有擴風罩，且擴風罩分別與風選風機和風選通道連通。

7、為了達到固定篩選組件內部結構的效果，作為本實用新型的一種種子篩選培育裝置優選的，所述一級濾網和二級濾網分別處于框板內部的頂部和底部，且一級濾網內部的四角均貫穿有螺栓，所述螺栓的底部延伸至框板的內部并與框板轉動連接。

8、為了達到實現篩選組件在箱體內轉動的效果，作為本實用新型的一種種子篩選培育裝置優選的，所述框板前側和后側的左側均轉動連接有支架，所述支架靠近箱體內壁的一側與箱體栓接，所述框板的左側延伸至箱體的外側。

9、為了達到實現移動組件與篩選組件轉動連接的效果，作為本實用新型的一種種子篩選培育裝置優選的，所述連桿表面的頂部轉動連接有轉動架，且轉動架的頂部與框板栓接。

10、與現有技術相比，本實用新型的有益效果是：

11、該種子篩選培育裝置，通過設置分散板、風選通道和風選風機，進入箱體內的種子可被分散板分散，使其呈水幕狀落下，因此風選風機吸入的空氣形成高速氣流，可將種子中的輕質種子吹送至風選通道內，而重質種子則繼續下落至篩選組件進行篩選處理，因此通過移動組件帶動篩選組件產生晃動，不僅可提升篩選組件的篩選效率，并且還可達到避免種子堵塞篩網的效果，通過上述的兩種篩選方式，極大程度的將雜質，或者破損、發霉、蟲蛀、皺縮的種子分離，從而可提升篩選的精確度，保證了種子的發芽率。

技術特征：

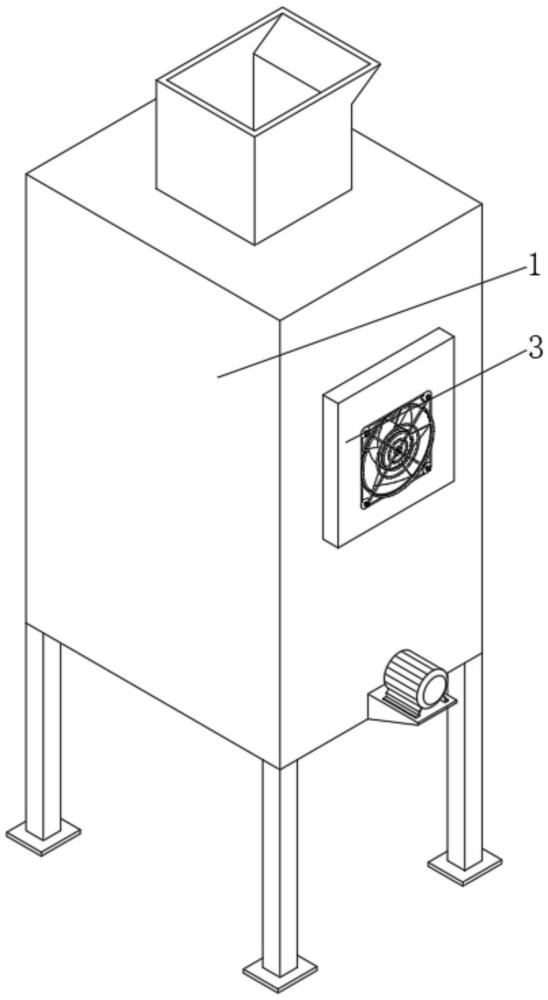

1.一種種子篩選培育裝置，包括箱體(1)，其特征在于：所述箱體(1)內部的頂栓接有分散板(2)，且箱體(1)內部的兩側分別栓接有風選風機(3)和風選通道(4)，所述箱體(1)內部的底部轉動連接有篩選組件(5)，且篩選組件(5)底部的右側轉動連接有移動組件(6)；

2.根據權利要求1所述的一種種子篩選培育裝置，其特征在于：所述移動組件(6)包括轉盤(601)，所述轉盤(601)的內部栓接有連接軸(602)，所述連接軸(602)轉動連接在箱體(1)內部右側的底部，所述轉盤(601)的左側轉動連接有連桿(603)，且連桿(603)與框板(501)轉動連接。

3.根據權利要求1所述的一種種子篩選培育裝置，其特征在于：所述分散板(2)頂部的前側和后側均栓接有擋板(7)，且分散板(2)呈梯形設置，所述分散板(2)的內部均勻等距分布有分散孔(8)。

4.根據權利要求1所述的一種種子篩選培育裝置，其特征在于：所述箱體(1)內部兩側的頂部均栓接有擴風罩(9)，且擴風罩(9)分別與風選風機(3)和風選通道(4)連通。

5.根據權利要求1所述的一種種子篩選培育裝置，其特征在于：所述一級濾網(502)和二級濾網(503)分別處于框板(501)內部的頂部和底部，且一級濾網(502)內部的四角均貫穿有螺栓(10)，所述螺栓(10)的底部延伸至框板(501)的內部并與框板(501)轉動連接。

6.根據權利要求1所述的一種種子篩選培育裝置，其特征在于：所述框板(501)前側和后側的左側均轉動連接有支架(11)，所述支架(11)靠近箱體(1)內壁的一側與箱體(1)栓接，所述框板(501)的左側延伸至箱體(1)的外側。

7.根據權利要求2所述的一種種子篩選培育裝置，其特征在于：所述連桿(603)表面的頂部轉動連接有轉動架(12)，且轉動架(12)的頂部與框板(501)栓接。

技術總結
本技術公開了一種種子篩選培育裝置，屬于種子培育技術領域，其技術方案要點包括箱體，所述箱體內部的頂栓接有分散板，且箱體內部的兩側分別栓接有風選風機和風選通道，所述箱體內部的底部轉動連接有篩選組件，且篩選組件底部的右側轉動連接有移動組件；所述篩選組件包括框板，所述框板轉動連接在箱體內部的底部，解決了用于種子的篩選培育裝置通常通過篩網對其進行篩選，部分種子會卡到篩選孔內，導致篩選濾網堵塞無法正常使用，并且不易對部分大小、形狀、表面特征相似但重量不同的種子，造成篩選不夠精確的問題，因此易對后續種子的培育造成影響，降低了種子的發芽率，從而影響篩選效果的問題。

技術研發人員：郭彥濤,郭燕兵,王瑛,王昊,王珍霞,王軍生,王慶軍,高超,楊曉玉,趙光偉,郝寬亮,王賓,高來柱
受保護的技術使用者：山東旭日農業科技有限公司
技術研發日：20240411
技術公布日：2025/3/20
