本技術屬于油缸氣缸裝配，具體涉及一種便于安裝的油缸氣缸活塞格萊圈。

背景技術：

1、格萊圈，也被稱為格萊密封圈，是一種常用的密封元件，格萊圈可分為孔用格萊圈和軸用格萊圈，它們在油缸、液壓馬達等設備的密封系統中發揮著重要作用。此外，格萊圈還因其耐高溫、耐油、耐磨、耐腐蝕等特性，在多種工業環境中都能穩定工作。格萊圈廣泛應用于各種液壓和氣壓系統中，對保障設備的正常運行和提高設備的性能起到了重要作用。

2、現有技術中由于油缸及氣缸活塞的格萊圈的內徑比活塞的外徑小很多，而且格萊圈的材質比較硬，安裝的時候張不開也就是在安裝的時候要借助工具撬才能裝的進去，常規的安裝工具及方法比較費力，且效率不高，存在安裝困難、耗時較長的問題，不僅影響了工作效率，還可能因安裝不當導致密封性能下降，甚至引發設備故障。

3、因此，需要一種便于安裝的油缸氣缸活塞格萊圈，解決現有技術中存在的格萊圈安裝費力且效率不高的問題。

技術實現思路

1、本實用新型的目的在于提供一種便于安裝的油缸氣缸活塞格萊圈，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于安裝的油缸氣缸活塞格萊圈，包括活塞、導向機構、格萊圈和按壓機構，所述導向機構設于活塞的上方，所述格萊圈設于導向機構的外部，所述按壓機構設于格萊圈的上方。

3、所述導向機構由錐形筒、上柱形筒、導向條和下柱形筒組成，所述錐形筒套接于活塞的外部，所述上柱形筒固定連接于錐形筒的上方，所述下柱形筒固定連接于錐形筒的下方。

4、方案中需要說明的是，所述下柱形筒的內徑與活塞的外徑相同，所述錐形筒和上柱形筒的內徑相同，內徑大于活塞的活塞桿的直徑。

5、進一步值得說明的是，所述導向條對稱固定連接于上柱形筒的外部，且導向條的數量有四根，根據上柱形筒的圓心中心對稱設置。

6、更進一步需要說明的是，所述按壓機構由按壓筒、推送筒、固定環、彈簧、移動板和滑塊組成，所述按壓筒套接于上柱形筒的外部，所述推送筒固定連接于按壓筒的下方，所述固定環固定連接于按壓筒的內壁中部，所述彈簧固定連接于按壓筒的內壁頂面，所述移動板固定連接于彈簧的下方。

7、作為一種優選的實施方式，所述推送筒由彈性塑料制成，所述推送筒的上端為弧形結構，所述推送筒的一端具有多個間隔布置的縫隙，以將所述推送筒的一端劃分為多個瓣體，且所述推送筒的一端可滑動地套設在錐形筒上。

8、作為一種優選的實施方式，所述固定環的內壁開設有與導向條相適配的導向槽。

9、作為一種優選的實施方式，所述滑塊對稱固定連接于移動板的外部，且按壓筒的內壁上開設有與滑塊相適配的滑槽。

10、作為一種優選的實施方式，所述活塞1的下方設置有環形槽，所述格萊圈3與環形槽尺寸相適配。

11、與現有技術相比，本實用新型提供的一種便于安裝的油缸氣缸活塞格萊圈，至少包括如下有益效果：

12、(1)通過設置的按壓筒、推送筒和導向機構，將套在錐形筒外部的格萊圈快速的安裝在活塞的環形槽內部，無需借助外部工具，省時省力，提高裝配效率。

13、(2)通過設置的按壓機構，在完成格萊圈的裝配后，在彈簧的彈性作用下帶動按壓筒上移，使推送筒脫離錐形筒的外部，使其復原，無需人工向上拔出按壓機構，方便下次使用，進一步提高工作效率。

技術特征：

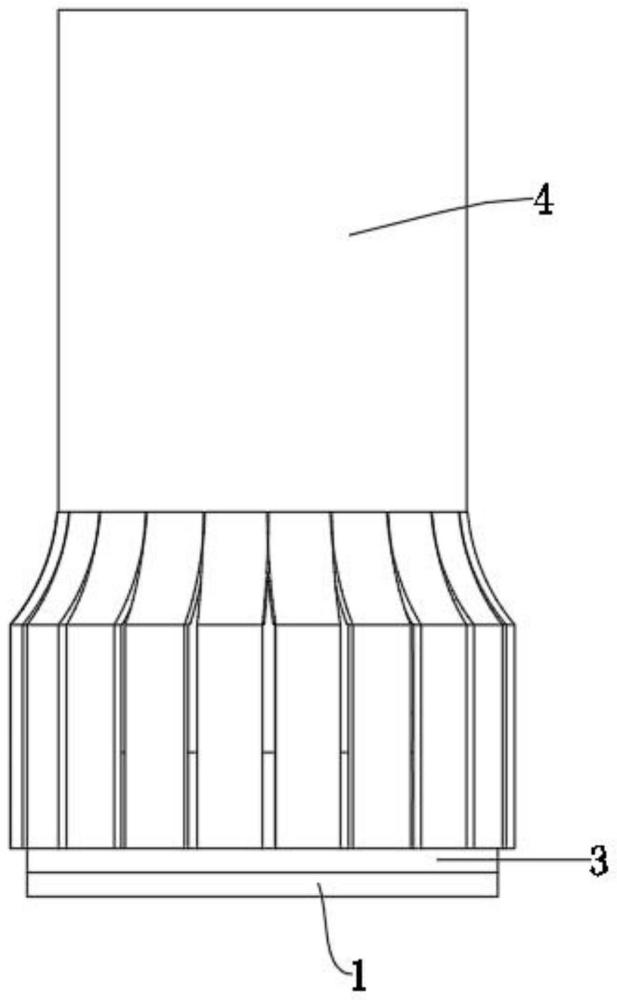

1.一種便于安裝的油缸氣缸活塞格萊圈，包括活塞(1)、導向機構(2)、格萊圈(3)和按壓機構(4)，其特征在于：所述導向機構(2)設于活塞(1)的上方，所述格萊圈(3)設于導向機構(2)的外部，所述按壓機構(4)設于格萊圈(3)的上方；

2.根據權利要求1所述的一種便于安裝的油缸氣缸活塞格萊圈，其特征在于：所述下柱形筒(204)的內徑與活塞(1)的外徑相同，所述錐形筒(201)和上柱形筒(202)的內徑相同，內徑大于活塞(1)的活塞桿的直徑。

3.根據權利要求2所述的一種便于安裝的油缸氣缸活塞格萊圈，其特征在于：所述導向條(203)對稱固定連接于上柱形筒(202)的外部，且導向條(203)的數量有四根，根據上柱形筒(202)的圓心中心對稱設置。

4.根據權利要求3所述的一種便于安裝的油缸氣缸活塞格萊圈，其特征在于：所述按壓機構(4)由按壓筒(401)、推送筒(402)、固定環(403)、彈簧(405)、移動板(406)和滑塊(407)組成，所述按壓筒(401)套接于上柱形筒(202)的外部，所述推送筒(402)固定連接于按壓筒(401)的下方，所述固定環(403)固定連接于按壓筒(401)的內壁中部，所述彈簧(405)固定連接于按壓筒(401)的內壁頂面，所述移動板(406)固定連接于彈簧(405)的下方。

5.根據權利要求4所述的一種便于安裝的油缸氣缸活塞格萊圈，其特征在于：所述推送筒(402)由彈性塑料制成，所述推送筒(402)的上端為弧形結構，所述推送筒(402)的一端具有多個間隔布置的縫隙，以將所述推送筒(402)的一端劃分為多個瓣體，且所述推送筒(402)的一端可滑動地套設在錐形筒(201)上。

6.根據權利要求5所述的一種便于安裝的油缸氣缸活塞格萊圈，其特征在于：所述固定環(403)的內壁開設有與導向條(203)相適配的導向槽(404)。

7.根據權利要求6所述的一種便于安裝的油缸氣缸活塞格萊圈，其特征在于：所述滑塊(407)對稱固定連接于移動板(406)的外部，且按壓筒(401)的內壁上開設有與滑塊(407)相適配的滑槽。

8.根據權利要求6所述的一種便于安裝的油缸氣缸活塞格萊圈，其特征在于：所述活塞(1)的下方設置有環形槽，所述格萊圈(3)與環形槽尺寸相適配。

技術總結
本技術公開了一種便于安裝的油缸氣缸活塞格萊圈，屬于油缸氣缸裝配技術領域，針對了格萊圈安裝費力且效率不高的問題，包括活塞、導向機構、格萊圈和按壓機構，所述導向機構設于活塞的上方，所述格萊圈設于導向機構的外部，所述按壓機構設于格萊圈的上方，所述錐形筒套接于活塞的外部，所述上柱形筒固定連接于錐形筒的上方，所述下柱形筒固定連接于錐形筒的下方，所述下柱形筒的內徑與活塞的外徑相同，所述錐形筒和上柱形筒的內徑相同，內徑大于活塞的活塞桿的直徑；本技術通過設置的按壓筒、推送筒和導向機構，將套在錐形筒外部的格萊圈快速的安裝在活塞的環形槽內部，無需借助外部工具，省時省力，提高裝配效率。

技術研發人員：何美科,鄧偉,陳有名,崔傳喜,蘇桂普
受保護的技術使用者：深圳市博慧熱流道科技有限公司
技術研發日：20240412
技術公布日：2025/3/20
