本技術涉及大米加工，具體為一種大米加工用接收坑蓋板。

背景技術：

1、成熟后的水稻會有收割機收割，然后利用卡車運送到接收坑，利用接收坑頂部蓋板的柵格網攔截水稻里較大的秸稈與碎屑，然后利用鏈式輸送機將水稻運往倉庫干燥，經充分干燥的水稻才能進行抽檢篩檢等加工操作。

2、傳統接收坑蓋板攔截的秸稈與碎屑容易被連續傾倒的水稻擠壓進接收坑內，無法對柵格網進行主動清理，導致水稻內雜質較多。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種大米加工用接收坑蓋板，具備能夠利用機械裝置主動清理接收坑蓋板，避免水稻在加工成大米前匯入大量雜質，減少加工篩選水稻大米的時間成本等優點，解決了傳統接收坑蓋板攔截的秸稈與碎屑容易被連續傾倒的水稻擠壓進接收坑內，無法對柵格網進行主動清理，導致水稻內雜質較多，增加篩選大米所需時間成本的問題。

3、(二)技術方案

4、為實現上述能夠利用機械裝置主動清理接收坑蓋板，避免水稻在加工成大米前匯入大量雜質，減少加工篩選水稻大米的時間成本目的，本實用新型提供如下技術方案：一種大米加工用接收坑蓋板，包括蓋板本體，蓋板本體的上表面與電動牽引器的下表面固定連接，電動牽引器通過內部設置的卷收輥與牽引鋼索的一端固定連接，牽引鋼索的中部與安裝底板的一端固定連接，安裝底板的上表面與限位支撐板的底部固定連接，限位支撐板的頂部與滑動限位板的中部滑動連接，滑動限位板通過內部設置的限位槽與滑動連接桿的一端滑動連接，滑動連接桿的另一端與連接立柱的頂部轉動插接，連接立柱的底部與擋料板的上表面固定連接，擋料板的一側與支撐柱的一側固定連接，支撐柱的中部與承接座頂部設置的弧形槽接觸，承接座的底部與安裝底板的上表面接觸。

5、滑動限位板的背面與固定滑柱的一端固定連接，固定滑柱的另一端與傳動支架的頂部傳動連接，傳動支架的底部與定位柱的一端固定連接，定位柱的另一端與限位支撐板的背面轉動插接，限位支撐板的中部與電機的一端固定套接，電機另一端的輸出軸與偏心驅動盤的軸心處固定插接，偏心驅動盤通過背面偏心處設置的偏心柱與傳動支架的中部傳動連接。

6、擋料板通過底部設置的t型滑槽與t型滑塊的頂部滑動連接，t型滑塊的底部與低壓差吸附器的頂部轉動連接。

7、優選的，限位支撐板的頂部設置有限位滑槽，限位滑槽的厚度與固定滑柱的直徑相匹配。

8、優選的，定位柱的一端設置有軸承，軸承的外圓周面與限位支撐板背面的內圓周面固定連接，軸承的內圓周面與定位柱的外圓周面固定連接。

9、優選的，支撐柱的數量有四個，兩個所述支撐柱為一組對稱設置于擋料板的前后兩側。

10、優選的，滑動連接桿遠離連接立柱的一端設置有防脫盤，防脫盤的直徑大于滑動連接桿的直徑，防脫盤的外表面與滑動限位板內部設置的限位滑槽滑動連接。

11、優選的，傳動支架的內表面設置有耐磨金屬墊，耐磨金屬墊的厚度小于傳動支架內表面到固定滑柱外圓周面的距離。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種大米加工用接收坑蓋板，具備以下有益效果：

14、1、該大米加工用接收坑蓋板，通過電機帶動偏心驅動盤旋轉，以此控制傳動支架以定位柱為軸心擺動，達到了能夠利用機械裝置主動清理接收坑蓋板，避免水稻在加工成大米前匯入大量雜質，減少加工篩選水稻大米的時間成本的效果，解決了傳統接收坑蓋板攔截的秸稈與碎屑容易被連續傾倒的水稻擠壓進接收坑內，無法對柵格網進行主動清理，導致水稻內雜質較多，增加篩選大米所需時間成本的問題。

15、2、該大米加工用接收坑蓋板，能夠避免連續傾倒的水稻對清潔裝置造成影響，能夠有效降低清理雜物時出現吸附水稻的錯誤情況，該裝置不僅操作難度低易于上手，結構簡單便于維護，同時還具有較長的使用壽命。

技術特征：

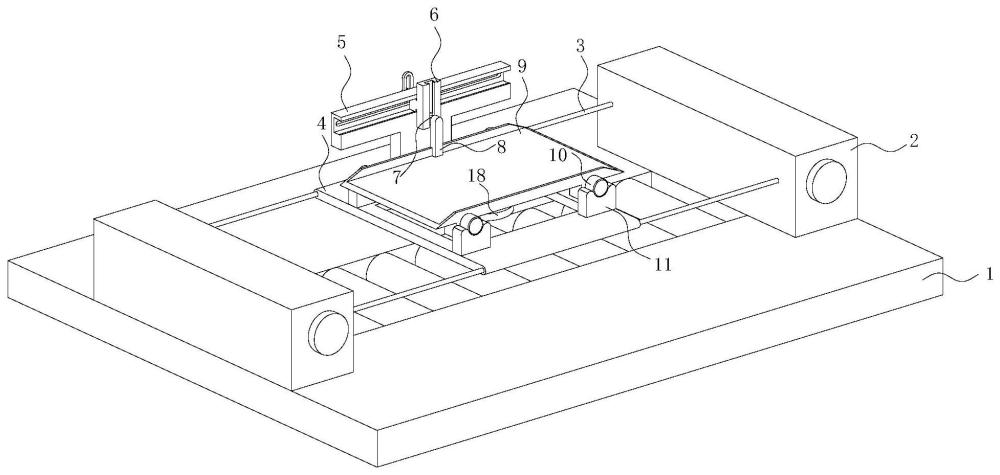

1.一種大米加工用接收坑蓋板，包括蓋板本體(1)，其特征在于：所述蓋板本體(1)的上表面與電動牽引器(2)的下表面固定連接，電動牽引器(2)通過內部設置的卷收輥與牽引鋼索(3)的一端固定連接，牽引鋼索(3)的中部與安裝底板(4)的一端固定連接，安裝底板(4)的上表面與限位支撐板(5)的底部固定連接，限位支撐板(5)的頂部與滑動限位板(6)的中部滑動連接，滑動限位板(6)通過內部設置的限位槽與滑動連接桿(7)的一端滑動連接，滑動連接桿(7)的另一端與連接立柱(8)的頂部轉動插接，連接立柱(8)的底部與擋料板(9)的上表面固定連接，擋料板(9)的一側與支撐柱(10)的一側固定連接，支撐柱(10)的中部與承接座(11)頂部設置的弧形槽接觸，承接座(11)的底部與安裝底板(4)的上表面接觸；

2.根據權利要求1所述的一種大米加工用接收坑蓋板，其特征在于：所述限位支撐板(5)的頂部設置有限位滑槽，限位滑槽的厚度與固定滑柱(12)的直徑相匹配。

3.根據權利要求1所述的一種大米加工用接收坑蓋板，其特征在于：所述定位柱(14)的一端設置有軸承，軸承的外圓周面與限位支撐板(5)背面的內圓周面固定連接，軸承的內圓周面與定位柱(14)的外圓周面固定連接。

4.根據權利要求1所述的一種大米加工用接收坑蓋板，其特征在于：所述支撐柱(10)的數量有四個，兩個所述支撐柱(10)為一組對稱設置于擋料板(9)的前后兩側。

5.根據權利要求1所述的一種大米加工用接收坑蓋板，其特征在于：所述滑動連接桿(7)遠離連接立柱(8)的一端設置有防脫盤，防脫盤的直徑大于滑動連接桿(7)的直徑，防脫盤的外表面與滑動限位板(6)內部設置的限位滑槽滑動連接。

6.根據權利要求1所述的一種大米加工用接收坑蓋板，其特征在于：所述傳動支架(13)的內表面設置有耐磨金屬墊，耐磨金屬墊的厚度小于傳動支架(13)內表面到固定滑柱(12)外圓周面的距離。

技術總結
本技術涉及大米加工技術領域，且公開了一種大米加工用接收坑蓋板，包括蓋板本體，蓋板本體的上表面與電動牽引器的下表面固定連接，電動牽引器通過內部設置的卷收輥與牽引鋼索的一端固定連接，牽引鋼索的中部與安裝底板的一端固定連接。該大米加工用接收坑蓋板，通過電機帶動偏心驅動盤旋轉，以此控制傳動支架以定位柱為軸心擺動，達到了能夠利用機械裝置主動清理接收坑蓋板，避免水稻在加工成大米前匯入大量雜質，減少加工篩選水稻大米的時間成本的效果，解決了傳統接收坑蓋板攔截的秸稈與碎屑容易被連續傾倒的水稻擠壓進接收坑內，無法對柵格網進行主動清理，導致水稻內雜質較多，增加篩選大米所需時間成本的問題。

技術研發人員：郭世超,高建,韓國花
受保護的技術使用者：永州市聚豐生態農業開發有限公司
技術研發日：20240508
技術公布日：2025/4/28
