本技術涉及檢測下料機構，尤其涉及一種生產鉛筆的視覺分選檢測下料機構。

背景技術：

1、鉛筆生產的時候會使用木桿包裹住石墨筆芯，由于木桿都是淡黃色的，為了保證鉛筆整體的美觀性，會在鉛筆的表面噴涂一層油漆，生產完成后需要對鉛筆的外觀進行檢測，剔除有破損及有缺陷的鉛筆。

2、但是現有設備中，鉛筆大多為柱體，現有傳送帶不能對其進行有效的固定傳送，使傳送時雜亂無章，讓檢測難度加大，大多為人工挑選質量不合格的鉛筆，人工精力有限，長時間的挑選會讓工人乏累，為此提出一種生產鉛筆的視覺分選檢測下料機構。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種生產鉛筆的視覺分選檢測下料機構。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種生產鉛筆的視覺分選檢測下料機構，包括輸送臺，其特征在于：所述輸送臺底部固定設有四根立柱，所述輸送臺上表面固定設有儲料箱，所述輸送臺上表面一側固定設有穩定塊，所述輸送臺上表面固定設有穩定架，所述穩定架設有分選結構，所述輸送臺一端活動設有收料箱，所述輸送臺上表面固定出料槽，所述出料槽底部活動設有廢料箱，所述輸送臺設有輸送結構；

3、所述輸送結構包括固定安裝在輸送臺一側的轉動電機和與輸送臺相對一側轉動連接的兩個輥軸，所述轉動電機的輸出軸與一個輥軸固定連接，兩個所述輥軸上活動設有傳送帶，所述傳送帶上開設有多個傳送槽；

4、所述分選結構包括固定在穩定架底部檢測模塊和固定在穩定架一側的氣缸，所述氣缸的輸出軸固定設有連接柱，所述連接柱一端固定設有推料柱，所述推料柱與穩定塊滑動連接。

5、作為上述技術方案的進一步描述：

6、所述儲料箱內部呈斗狀，所述儲料箱出料口與傳送槽大小相適配，所述傳送帶的上表面與儲料箱的出料口底部活動連接。

7、作為上述技術方案的進一步描述：

8、所述出料槽兩端呈斜坡式，所述出料槽為不銹鋼制造，所述推料柱為不銹鋼制造。

9、作為上述技術方案的進一步描述：

10、所述收料箱內底部固定設有橡膠墊，所述收料箱兩側均固定設有把手，所述收料箱為木頭制造。

11、本實用新型具有如下有益效果：

12、1、與現有技術相比，該用于生產鉛筆的視覺分選檢測下料機構，通過設置轉動電機、輥軸、傳送帶和傳送槽等，鉛筆橫著放入儲料箱中，最底下的一根鉛筆會從出料口落到傳送槽上，轉動電機帶動兩個輥軸，兩個輥軸帶動傳動帶轉動，把第一根鉛筆通過輸送槽向前輸送，然后傳送帶的上表面會阻止下一個鉛筆落下，直到下一個輸送槽轉到儲料箱底下的出料口處，使經過儲料箱出料口的每個輸送槽內都有一根鉛筆，方便檢測模塊對其進行檢測。

13、2、與現有技術相比，該用于生產鉛筆的視覺分選檢測下料機構，通過設置檢測模塊、氣缸、連接柱、推料柱、出料槽和穩定塊等，鉛筆輸送到檢測模塊的底下時，對鉛筆進行檢測分揀，如有檢測到不合格的鉛筆時，氣缸輸出軸帶動連接柱回縮，連接柱帶動推料柱在穩定塊內滑動回縮，推料柱會把不合格的鉛筆推到出料槽上，因出料槽兩端呈斜坡狀，所以鉛筆會沿著斜坡滑落到廢料箱內，不用人工進行收取。

技術特征：

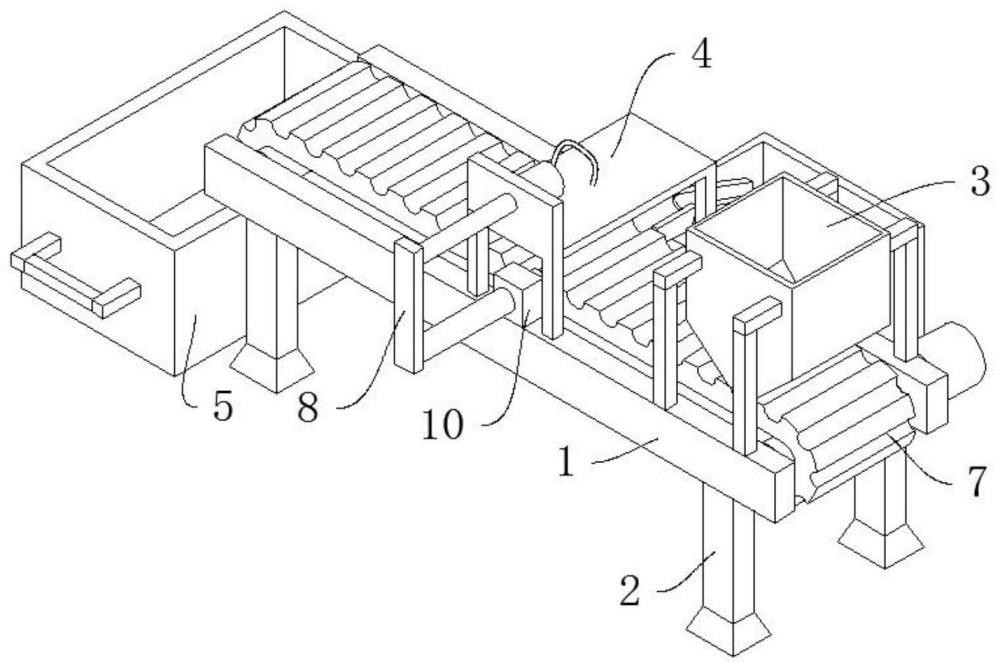

1.一種生產鉛筆的視覺分選檢測下料機構，包括輸送臺（1），其特征在于：所述輸送臺（1）底部固定設有四根立柱（2），所述輸送臺（1）上表面固定設有儲料箱（3），所述輸送臺（1）上表面一側固定設有穩定塊（10），所述輸送臺（1）上表面固定設有穩定架（4），所述穩定架（4）設有分選結構（8），所述輸送臺（1）一端活動設有收料箱（5），所述輸送臺（1）上表面固定出料槽（9），所述出料槽（9）底部活動設有廢料箱（6），所述輸送臺（1）設有輸送結構（7）；

2.根據權利要求1所述的一種生產鉛筆的視覺分選檢測下料機構，其特征在于：所述出料槽（9）兩端呈斜坡式，所述出料槽（9）為不銹鋼制造，所述推料柱（804）為不銹鋼制造。

技術總結
本技術屬于檢測下料機構技術領域，尤其為一種生產鉛筆的視覺分選檢測下料機構，包括輸送臺，所述輸送臺底部固定設有四根立柱，所述輸送臺上表面固定設有儲料箱，所述輸送臺上表面一側固定設有穩定塊，所述輸送臺上表面固定設有穩定架，所述穩定架設有分選結構，本技術通過設置轉動電機、輥軸、傳送帶和傳送槽等，鉛筆橫著放入儲料箱中，最底下的一根鉛筆會從出料口落到傳送槽上，轉動電機帶動兩個輥軸，兩個輥軸帶動傳動帶轉動，把第一根鉛筆通過輸送槽向前輸送，然后傳送帶的上表面會阻止下一個鉛筆落下，直到下一個輸送槽轉到儲料箱底下的出料口處，使經過儲料箱出料口的每個輸送槽內都有一根鉛筆，方便檢測模塊對其進行檢測。

技術研發人員：吳永清
受保護的技術使用者：浙江慶元縣和順自動化科技有限公司
技術研發日：20240218
技術公布日：2025/4/28
