本技術涉及金屬回收，具體為一種用于金屬異物檢測剔除的物料輸送裝置。

背景技術：

1、金屬回收是指從廢舊金屬中分離出來的有用物質經過物理或機械加工成為再生利用的制品，實現了資源的有效利用；

2、目前在將物料中的金屬異物進行去除時，需要工作人員人力對物料中較大的金屬異物進行去除，且當取出完畢后，為了保證金屬異物的后續加工質量，便需要對金屬異物進行清洗，當金屬異物清洗完畢后，工作人員即可對金屬異物進行下一步的處理工作；

3、傳統的金屬異物在進行處理時，由于需要將金屬異物挑出，然后將金屬異物運輸?shù)角逑次恢茫S后才可進行清洗，進而導致整體的工作步驟較為復雜，且人力成本投入較大，而且作業時間較長，因此導致工作效率較低。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于金屬異物檢測剔除的物料輸送裝置，解決了傳統的金屬異物在進行處理時，由于需要將金屬異物挑出，然后將金屬異物運輸?shù)角逑次恢茫S后才可進行清洗，進而導致整體的工作步驟較為復雜，且人力成本投入較大，而且作業時間較長，因此導致工作效率較低的問題。

2、為實現上述目的，本實用新型通過以下技術方案予以實現：一種用于金屬異物檢測剔除的物料輸送裝置，包括支架，所述支架的兩側均安裝有支腳，所述支架的內部安裝有傳送帶，所述用于金屬異物檢測剔除的物料輸送裝置還包括：篩選裝置，安裝于所述支架的上方；翻動裝置，設置于所述支架的上方；清洗裝置，設置于所述支架的上方；其中，所述篩選裝置可以將物料中的金屬異物進行篩選清除，所述翻動裝置可以對輸送的物料進行翻動，所述清洗裝置可以將清除的金屬異物進行清洗。

3、優選的，所述支架的頂部安裝有擋板，所述擋板的外壁與傳送帶的外壁活動相連。

4、優選的，所述篩選裝置包括：電磁輥，設置兩個，分別設置于所述支架的兩側；支桿，設置多個，分別安裝于兩個所述電磁輥的外壁，且均通過螺栓與所述支架的頂部相固接；豎桿，設置多個，分別通過螺栓安裝于多個所述支架的頂部；收集箱，安裝于多個所述豎桿的頂部；刮板，設置兩個，分別安裝于所述收集箱的兩側，且分別延伸至兩個所述電磁輥的一側上方；其中，所述刮板可以將附著在電磁輥表面的金屬異物刮落到收集箱的內部。

5、優選的，所述翻動裝置包括：伺服電機，可拆卸連接于所述收集箱的底部；攪桿，可拆卸連接于所述伺服電機的輸出端；其中，所述伺服電機可以驅動攪桿對傳送帶頂部的物料進行翻攪。

6、優選的，所述清洗裝置包括：導管，安裝于所述收集箱的上方；噴頭，設置多個，且均安裝于所述導管的下方；過濾網，安裝于所述收集箱的內部下方；排水管，安裝于所述收集箱的下方；其中，外界水源可以通過所述導管進行輸送，隨后通過所述噴頭噴向物料，清洗后的水源通過所述過濾網進行過濾，隨后從所述排水管排出。

7、有益效果

8、本實用新型提供了一種用于金屬異物檢測剔除的物料輸送裝置。具備以下有益效果：該用于金屬異物檢測剔除的物料輸送裝置通過支架、篩選裝置、傳送帶和清洗裝置的配合，可以在篩選的同時對剔除的金屬異物進行清洗，不需要工作人員需要將金屬異物搬運到特定位置進行清洗，因此可以大大降低工作人員的作業強度，同時還可以大大縮減作業時間，進而提高了工作效率；

9、通過篩選裝置和翻動裝置的配合，可以將物料中的金屬異物進行充分的篩選，進而可以大大提高該用于金屬異物檢測剔除的物料輸送裝置的工作效率，不需要工作人員對物料進行反復篩選，因此給工作人員的使用帶來了極大的便利。

技術特征：

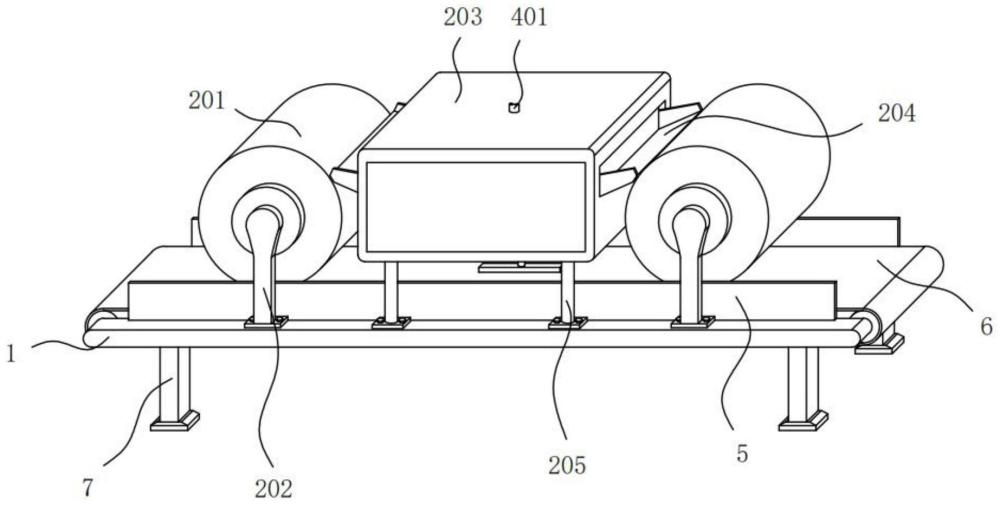

1.一種用于金屬異物檢測剔除的物料輸送裝置，包括支架（1），其特征在于：所述支架（1）的兩側均安裝有支腳（7），所述支架（1）的內部安裝有傳送帶（6），所述用于金屬異物檢測剔除的物料輸送裝置還包括：

2.根據權利要求1所述的一種用于金屬異物檢測剔除的物料輸送裝置，其特征在于：所述支架（1）的頂部安裝有擋板（5），所述擋板（5）的外壁與傳送帶（6）的外壁活動相連。

3.根據權利要求1所述的一種用于金屬異物檢測剔除的物料輸送裝置，其特征在于：所述篩選裝置（2）包括：

4.根據權利要求3所述的一種用于金屬異物檢測剔除的物料輸送裝置，其特征在于：所述翻動裝置（3）包括：

5.根據權利要求3所述的一種用于金屬異物檢測剔除的物料輸送裝置，其特征在于：所述清洗裝置（4）包括：

技術總結
本技術公開了一種用于金屬異物檢測剔除的物料輸送裝置，包括支架，所述支架的兩側均安裝有支腳，所述支架的內部安裝有傳送帶，所述用于金屬異物檢測剔除的物料輸送裝置還包括：篩選裝置，安裝于所述支架的上方；翻動裝置，設置于所述支架的上方；清洗裝置，設置于所述支架的上方；其中，所述篩選裝置可以將物料中的金屬異物進行篩選清除。本技術涉及金屬回收技術領域，該用于金屬異物檢測剔除的物料輸送裝置通過支架、篩選裝置、傳送帶和清洗裝置的配合，可以在篩選的同時對剔除的金屬異物進行清洗，不需要工作人員需要將金屬異物搬運到特定位置進行清洗，因此可以大大降低工作人員的作業強度。

技術研發人員：王信東
受保護的技術使用者：大連歐派科技有限公司
技術研發日：20240510
技術公布日：2025/4/28
