本技術涉及膠囊檢測，具體為一種軟膠囊生產用膠囊殼篩選裝置。

背景技術：

1、軟膠囊殼是一種常見的藥物包裝形式，通常用于包裝液體或半固體的藥物。它由兩層或多層材料制成，其中內層材料用于存儲藥物，外層材料則用于保護藥物，并且可以根據需要添加色素、香味劑等成分。膠囊殼生產出來后需要對其進行篩選，為了保證膠囊的質量和一致性，確保藥品的安全性和有效性。

2、現有公開號為cn219092746u的中國專利，公開了一種膠囊殼高效篩選裝置，包括箱體，箱體的上表面靠左側處開設有進料口，所述箱體的內部靠上方設置有篩選組件，篩選組件包括固定塊，固定塊與箱體的外表面固定連接，固定塊的表面開設并貫穿箱體開設有固定槽，固定槽內放置有輸送板，輸送板靠底端開設有一排漏孔，輸送板的另一端貫穿箱體的另一側并固定連接有固定板，固定板的一側固定連接有電動推桿，通過設置篩選組件，通過電動推桿帶動輸送板做來回晃動的動作，將輸送板上的膠囊輸送到漏孔處，將漏孔只設置為一排，從而在一定程度上減少膠囊掉落的數量，也在一定程度上控制了膠囊掉落的范圍，從而更進一步的增加了篩選的準確性。

3、針對上述中的相關技術，利用風扇的風力對膠囊殼進行篩選，膠囊殼在是否損壞的清下，其質量都是相差不大的，風扇的風力大小難以對質量相差不大的膠囊殼進行篩選，使用較為不便。

4、所以我們提出了一種軟膠囊生產用膠囊殼篩選裝置，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種軟膠囊生產用膠囊殼篩選裝置，采用本裝置進行工作，從而解決了風扇的風力大小難以對質量相差不大的膠囊殼進行篩選的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種軟膠囊生產用膠囊殼篩選裝置，包括篩選裝置，所述篩選裝置包括篩選箱和貫穿安裝在篩選箱頂端一側的漏斗進管，篩選箱的外側安裝有運輸電機，運輸電機的輸出端安裝有轉軸，且轉軸設有兩組，?兩組所述的轉軸活動安裝在篩選箱的內部，兩組所述轉軸處于等高位置，兩組所述的轉軸外表面連接有運輸帶，篩選箱的內部且在運輸帶的上端安裝有檢測構件；

3、所述檢測構件包括檢測箱和安裝在檢測箱底端的超聲波探頭，檢測箱的內部設有超聲波發生器、超聲波接收器和處理器，篩選箱的外表面安裝有顯示屏，運輸帶的下端一側豎向安裝有下置板，下置板的一側開設有轉槽，轉槽的內部上端鉸接安裝有u形轉板，下置板的上端一側貫穿安裝有微型氣缸，且微型氣缸的移動端與u形轉板的上端一側進行接觸。

4、優選的，所述篩選箱的內部頂端且在漏斗進管的下方安裝有布料圈，布料圈的底端安裝有活動框，且活動框的內部下端開設有排孔，活動框外表面且在排孔的一側傾斜安裝有橡膠軟管，橡膠軟管的內部安裝有金屬片。

5、優選的，所述篩選箱的外表面且在漏斗進管的一側安裝有驅動電機，驅動電機的輸出端安裝有連接軸，連接軸的外表面安裝有凸輪。

6、優選的，所述橡膠軟管的一端安裝有運輸管，且橡膠軟管與運輸管設置的數量一致，運輸管的下端貫穿安裝有限料管，運輸管處于限料管的一側上方，且外置柱的內部中端安裝有安裝軸，安裝軸的外表面安裝有外置柱，外置柱的外側開設有置槽，且置槽與運輸管的出料口對齊，安裝軸的一端安裝有取料電機，且取料電機設置在篩選箱的外側。

7、優選的，所述限料管的底端開設有下料孔，限料管的底端且在轉軸的上方安裝有引管，且引管與運輸管的數量一致。

8、優選的，所述篩選箱的下端兩側分別開設有出料槽a與出料槽b，篩選箱的內部且在下置板的下端安裝有分料板，且分料板的一端貫穿出料槽a的側端，分料板的另一側貫穿貫出料槽b的側端。

9、與現有技術相比，本實用新型的有益效果如下：

10、（1）本實用新型提出的一種軟膠囊生產用膠囊殼篩選裝置，活動框內部的膠囊殼通過排孔排進橡膠軟管的內部，膠囊殼一粒一粒排在運輸管的內部，當裝有膠囊殼的置槽朝向下料孔一側后，膠囊殼通過引管排向運輸帶的內部，完成對膠囊殼的排列。

11、（2）本實用新型提出的一種軟膠囊生產用膠囊殼篩選裝置，利用運輸帶帶動膠囊殼進行移動，在途徑檢測構件時，利用超聲波探頭對膠囊殼進行超聲檢測，有損壞的膠囊殼時，微型氣缸進行伸長，膠囊殼沿著u形轉板內側進行下移，對膠囊殼移動進行限制，排向出料槽b的內部，完成對損壞的膠囊殼收納，未損壞的膠囊殼從運輸帶上下落后，沿著分料板進行下移，排向出料槽a的內部，完成對未損壞的膠囊殼收納。

技術特征：

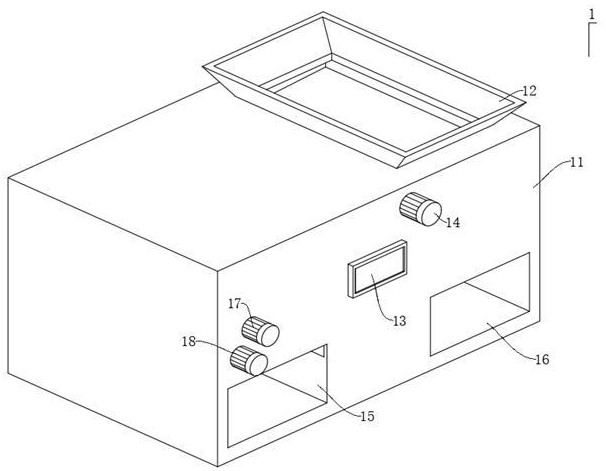

1.一種軟膠囊生產用膠囊殼篩選裝置，包括篩選裝置（1），其特征在于：所述篩選裝置（1）包括篩選箱（11）和貫穿安裝在篩選箱（11）頂端一側的漏斗進管（12），篩選箱（11）的外側安裝有運輸電機（18），運輸電機（18）的輸出端安裝有轉軸（181），且轉軸（181）設有兩組，兩組所述的轉軸（181）活動安裝在篩選箱（11）的內部，兩組所述轉軸（181）處于等高位置，兩組所述的轉軸（181）外表面連接有運輸帶（182），篩選箱（11）的內部且在運輸帶（182）的上端安裝有檢測構件（117）；

2.根據權利要求1所述的一種軟膠囊生產用膠囊殼篩選裝置，其特征在于：所述篩選箱（11）的內部頂端且在漏斗進管（12）的下方安裝有布料圈（111），布料圈（111）的底端安裝有活動框（112），且活動框（112）的內部下端開設有排孔（113），活動框（112）外表面且在排孔（113）的一側傾斜安裝有橡膠軟管（114），橡膠軟管（114）的內部安裝有金屬片（115）。

3.根據權利要求2所述的一種軟膠囊生產用膠囊殼篩選裝置，其特征在于：所述篩選箱（11）的外表面且在漏斗進管（12）的一側安裝有驅動電機（14），驅動電機（14）的輸出端安裝有連接軸（141），連接軸（141）的外表面安裝有凸輪（142）。

4.根據權利要求2所述的一種軟膠囊生產用膠囊殼篩選裝置，其特征在于：所述橡膠軟管（114）的一端安裝有運輸管（116），且橡膠軟管（114）與運輸管（116）設置的數量一致，運輸管（116）的下端貫穿安裝有限料管（174），運輸管（116）處于限料管（174）的一側上方，且外置柱（172）的內部中端安裝有安裝軸（171），安裝軸（171）的外表面安裝有外置柱（172），外置柱（172）的外側開設有置槽（173），且置槽（173）與運輸管（116）的出料口對齊，安裝軸（171）的一端安裝有取料電機（17），且取料電機（17）設置在篩選箱（11）的外側。

5.根據權利要求4所述的一種軟膠囊生產用膠囊殼篩選裝置，其特征在于：所述限料管（174）的底端開設有下料孔（175），限料管（174）的底端且在轉軸（181）的上方安裝有引管（176），且引管（176）與運輸管（116）的數量一致。

6.根據權利要求3所述的一種軟膠囊生產用膠囊殼篩選裝置，其特征在于：所述篩選箱（11）的下端兩側分別開設有出料槽a（15）與出料槽b（16），篩選箱（11）的內部且在下置板（118）的下端安裝有分料板（151），且分料板（151）的一端貫穿出料槽a（15）的側端，分料板（151）的另一側貫穿貫出料槽b（16）的側端。

技術總結
本技術公開了一種軟膠囊生產用膠囊殼篩選裝置，屬于膠囊檢測技術領域，包括篩選裝置，檢測構件包括檢測箱和安裝在檢測箱底端的超聲波探頭，檢測箱的內部設有超聲波發生器、超聲波接收器和處理器，轉槽的內部上端鉸接安裝有U形轉板，下置板的上端一側貫穿安裝有微型氣缸，膠囊殼一粒一粒排在運輸管的內部，膠囊殼通過引管排向運輸帶的內部，完成對膠囊殼的排列，利用運輸帶帶動膠囊殼進行移動，在途徑檢測構件時，有損壞的膠囊殼時，膠囊殼沿著U形轉板內側進行下移，排向出料槽B的內部，完成對損壞的膠囊殼收納，未損壞的膠囊殼從運輸帶上下落后，排向出料槽A的內部，完成對未損壞的膠囊殼收納。

技術研發人員：王恒青,華向前,丁鑫
受保護的技術使用者：深圳市生命力生物保健科技江蘇有限公司
技術研發日：20240627
技術公布日：2025/4/28
