本技術涉及實驗用分離裝置結構，具體為一種替米考星實驗用分離裝置。

背景技術：

1、替米考星是一種非處方藥，由泰樂菌素的一種水解產物半合成的畜禽專用抗生素，主要用于防治家畜肺炎。禽支原體病及泌乳動物的乳腺炎，替米考星在進行實驗的時候需要使用分離裝置對替米考星進行分離，這樣能夠對替米考星進行實驗。

2、經檢索，授權公告號cn204582009u，公開了一種能分離替米考星苦味基團的分離設備，包括分離器蓋所述分離器蓋上方設置有減速機，所述分離器蓋下方設置有分離器體，分離器體內腔中設置有攪拌器，分離器體的外面設置有夾套，所述的夾套左側設置有排氣口，右側設置有蒸汽進口，夾套底部設置有蒸汽凝液出口；所述蒸汽進口上方設置有金屬螯合劑進口管道，所述分離器體內部還設置有過濾網架。本實用新型密封性好，分離效率高，通過多組噴淋頭的設置，使藥物反應范圍更廣，程度更徹底，濾網的設置使得細小的顆粒雜質得到過濾，能很好地保護被分離物質不受污染，有效提高替米考星的純度

3、但是現有的分離裝置對盛放管的限位固定效果不好，使盛放管在工作過程中可能出現晃動的情況，因此市場上急需一種替米考星實驗用分離裝置來解決這些問題。

技術實現思路

1、本實用新型的目的在于提供一種替米考星實驗用分離裝置，以解決上述背景技術中提出的現有的分離裝置對盛放管的限位固定效果不好，使盛放管在工作過程中可能出現晃動的情況的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種替米考星實驗用分離裝置，包括分離裝置箱，所述分離裝置箱的上方安裝有密封箱蓋，所述分離裝置箱的內部安裝有安裝箱，所述安裝箱的內部安裝有電機，所述電機的上方安裝有放置架，所述放置架上端的內部設置有放置槽，所述放置槽的下端設置有限位槽一，所述放置架的下端設置有限位架，所述限位架下端的內部設置有限位槽二，所述放置架的一端安裝有分離管，所述分離管的上端設置有限位端。

3、優選的，所述分離裝置箱的下方安裝有支撐腳，所述支撐腳設置有四個，所述分離裝置箱的前端安裝有控制箱，所述控制箱的前端設置有控制面板。

4、優選的，所述密封箱蓋的前端設置有把手，所述密封箱蓋與分離裝置箱之間通過連接合頁轉動連接。

5、優選的，所述分離裝置箱的上端安裝有緩沖防護墊，所述緩沖防護墊與分離裝置箱之間通過膠粘連接。

6、優選的，所述安裝箱的下端設置有固定腳，所述固定腳與分離裝置箱之間通過固定螺釘固定連接，所述電機的上端設置有安裝板，所述安裝板與放置架之間通過固定螺栓固定連接。

7、優選的，所述放置槽設置有四個，四個所述放置槽關于放置架的垂直中心線相對稱，所述放置槽和限位槽一的內部均安裝有防護墊一，所述防護墊一與放置槽和限位槽一均通過膠粘連接。

8、優選的，所述限位槽二與限位槽一相對應設置，所述限位槽二的內部安裝有防護墊二，所述防護墊二與限位槽二之間通過膠粘連接，所述分離管的一端穿過限位槽一和限位槽二并延伸至限位槽二的外部，所述限位端位于放置槽的內部。

9、與現有技術相比，本實用新型的有益效果是：

10、1.該種替米考星實驗用分離裝置，通過把手將密封箱蓋轉動打開，然后將盛放有替米考星液體的分離管放置在放置架的一端，使分離管的一端穿過放置架設置的限位槽一和限位架設置的限位槽二，使限位端位于放置槽的內部，這樣能夠進一步的對分離管進行限位放置，避免分離管在工作過程中出現晃動，從而影響到分離的效果，通過安裝的防護墊一和防護墊二能夠很好的對分離管進行保護，避免分離管容易出現碎裂的情況，從而影響分離實驗的效果。

11、2.該種替米考星實驗用分離裝置，通過關閉密封箱蓋，通過安裝的緩沖防護墊能夠使密封箱蓋在關閉的時候，能夠對密封箱蓋進行緩沖，避免密封箱蓋與分離裝置箱之間發生碰撞，從而可能導致分離裝置箱和密封箱蓋出現損壞，再通過控制面板控制電機進行轉動，通過電機能夠使安裝板帶動放置架進行轉動，通過放置架能夠使分離管隨之轉動，這樣能夠方便的對替米考星液體進行離心分離。

技術特征：

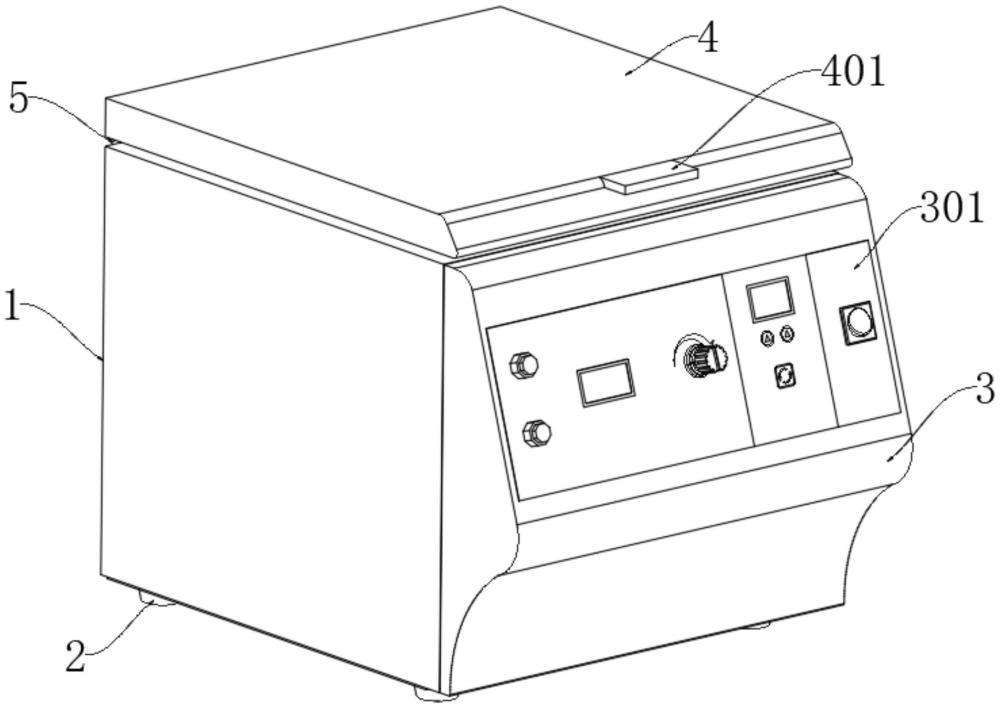

1.一種替米考星實驗用分離裝置，包括分離裝置箱(1)，其特征在于：所述分離裝置箱(1)的上方安裝有密封箱蓋(4)，所述分離裝置箱(1)的內部安裝有安裝箱(7)，所述安裝箱(7)的內部安裝有電機(9)，所述電機(9)的上方安裝有放置架(11)，所述放置架(11)上端的內部設置有放置槽(1101)，所述放置槽(1101)的下端設置有限位槽一(1102)，所述放置架(11)的下端設置有限位架(13)，所述限位架(13)下端的內部設置有限位槽二(1301)，所述放置架(11)的一端安裝有分離管(15)，所述分離管(15)的上端設置有限位端(1501)。

2.根據權利要求1所述的一種替米考星實驗用分離裝置，其特征在于：所述分離裝置箱(1)的下方安裝有支撐腳(2)，所述支撐腳(2)設置有四個，所述分離裝置箱(1)的前端安裝有控制箱(3)，所述控制箱(3)的前端設置有控制面板(301)。

3.根據權利要求2所述的一種替米考星實驗用分離裝置，其特征在于：所述密封箱蓋(4)的前端設置有把手(401)，所述密封箱蓋(4)與分離裝置箱(1)之間通過連接合頁(5)轉動連接。

4.根據權利要求3所述的一種替米考星實驗用分離裝置，其特征在于：所述分離裝置箱(1)的上端安裝有緩沖防護墊(6)，所述緩沖防護墊(6)與分離裝置箱(1)之間通過膠粘連接。

5.根據權利要求4所述的一種替米考星實驗用分離裝置，其特征在于：所述安裝箱(7)的下端設置有固定腳(701)，所述固定腳(701)與分離裝置箱(1)之間通過固定螺釘(8)固定連接，所述電機(9)的上端設置有安裝板(10)，所述安裝板(10)與放置架(11)之間通過固定螺栓(16)固定連接。

6.根據權利要求5所述的一種替米考星實驗用分離裝置，其特征在于：所述放置槽(1101)設置有四個，四個所述放置槽(1101)關于放置架(11)的垂直中心線相對稱，所述放置槽(1101)和限位槽一(1102)的內部均安裝有防護墊一(12)，所述防護墊一(12)與放置槽(1101)和限位槽一(1102)均通過膠粘連接。

7.根據權利要求6所述的一種替米考星實驗用分離裝置，其特征在于：所述限位槽二(1301)與限位槽一(1102)相對應設置，所述限位槽二(1301)的內部安裝有防護墊二(14)，所述防護墊二(14)與限位槽二(1301)之間通過膠粘連接，所述分離管(15)的一端穿過限位槽一(1102)和限位槽二(1301)并延伸至限位槽二(1301)的外部，所述限位端(1501)位于放置槽(1101)的內部。

技術總結
本技術公開了一種替米考星實驗用分離裝置，涉及實驗用分離裝置結構技術領域，為解決現有的分離裝置對盛放管的限位固定效果不好，使盛放管在工作過程中可能出現晃動的情況的問題。所述分離裝置箱的上方安裝有密封箱蓋，所述分離裝置箱的內部安裝有安裝箱，所述安裝箱的內部安裝有電機，所述電機的上方安裝有放置架，所述放置架上端的內部設置有放置槽，所述放置槽的下端設置有限位槽一，所述放置架的下端設置有限位架，所述限位架下端的內部設置有限位槽二，所述放置架的一端安裝有分離管，所述分離管的上端設置有限位端。

技術研發人員：仇明生,楊婷宇,吳小凱
受保護的技術使用者：江蘇歐克動物藥業有限公司
技術研發日：20240619
技術公布日：2025/4/28
