本技術屬于稻殼回收，具體涉及一種稻谷加工廢棄物回收處理裝置。

背景技術：

1、水稻是人類重要的糧食作物之一，耕種與食用的歷史都相當悠久，全世界有一半的人口食用稻，主要在亞洲、歐洲南部和熱帶美洲及非洲部分地區，稻的總產量占世界糧食作物產量第三位，低于玉米和小麥，但能維持較多人口的生活，所以聯合國將2004年定為“國際稻米年”，中國是世界上水稻栽培歷史最悠久的國家，據浙江余姚河姆渡發掘考證，早在六七千年以前這里就已種植水稻，進入21世紀以來，最新的一系列考古發現鞏固了這一結論，水稻后期需要進行去殼處理后才可以食用，對稻殼回收可以用于燃料。

2、專利號cn215354494u的一種水稻加工用稻殼回收裝置，涉及水稻稻殼回收技術領域，為解決現有水稻稻殼回收時都是稻殼和雜物一起回收，沒有進行分離處理，導致工作效率慢的問題。所述回收箱的下端設置有分類箱，所述回收箱的內部設置有框架，所述框架的內壁設置有金屬網，所述框架的一端設置有轉軸，所述轉軸的外部設置有軸承，所述轉軸的一端設置有轉動架，所述分類箱的內部設置有稻殼腔，所述稻殼腔的一側設置有雜物腔，所述分類箱的一側設置有第一限位板，所述分類箱的另一側設置有第二限位板，所述分類箱的前后表面均設置有滑槽，所述回收箱的前后端均設置有滑動板。

3、由于該專利，過濾裝置在機器內部的安裝結構難以進行拆卸更換，在長時間的使用后，濾網遭受損壞后，會影響對稻殼和雜質的過濾效果，從而影響使用。

技術實現思路

1、本實用新型的目的在于提供一種稻谷加工廢棄物回收處理裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種稻谷加工廢棄物回收處理裝置，包括機器外殼，所述機器外殼的頂部內側安裝有過濾機構，所述過濾機構包括過濾網，所述過濾網的兩側固定連接有滑塊，且滑塊與機器外殼之間滑動連接，位于滑塊頂部的所述機器外殼的內側相對滑動連接有一組鎖舌，且鎖舌與滑塊之間表面相抵，兩個所述鎖舌的向背側固定連接有拉桿，且拉桿與機器外殼之間滑動連接，兩個所述鎖舌分別與機器外殼之間夾持有鎖止彈簧，所述過濾網的底部設有限位環，且限位環與機器外殼的內側壁固定連接，所述過濾網的底部設有卸料機構，位于卸料機構底部的所述機器外殼的內側設有收集機構。

3、作為一種優選的實施方式，所述鎖舌的頂部一側呈弧形結構，所述拉桿的截面呈“t”形結構。

4、作為一種優選的實施方式，所述卸料機構包括導向濾板，且導向濾板與機器外殼之間固定連接，所述機器外殼的一側在導向濾板下端的對應位置固定連接有排料管，所述排料管的兩側均設有壓板，兩個所述壓板的相對側均固定連接有防滑板，且防滑板與排料管之間表面相抵，兩個所述壓板的相對側均固定連接有滑桿，且滑桿與排料管之間滑動連接，兩個所述滑桿分別與排料管之間夾持有壓止彈簧。

5、作為一種優選的實施方式，所述壓板的底部高度低于排料管的底部高度，所述滑桿的截面呈“t”形結構。

6、作為一種優選的實施方式，所述收集機構包括廢料斗，且廢料斗與機器外殼之間固定連接，位于廢料斗底部的所述機器外殼的內側設有收集框，所述收集框的一側開設有拉槽，所述收集框背離拉槽的一側固定連接有第二磁吸板，所述第二磁吸板背離收集框的一側磁吸有第一磁吸板，且第一磁吸板與機器外殼之間固定連接。

7、作為一種優選的實施方式，位于兩個滑塊底部的所述機器外殼的內部設有彈出機構，所述彈出機構包括支撐桿，且支撐桿與機器外殼之間滑動連接，且支撐桿與滑塊表面相抵，所述支撐桿與機器外殼之間夾持有彈出彈簧。

8、作為一種優選的實施方式，所述機器外殼的底部固定連接有進料斗，且進料斗的截面呈上大下小的喇叭狀。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型，拉動兩個拉桿，拉桿帶動鎖舌移動并使得鎖止彈簧收縮，當鎖舌移動至機器外殼的內部后，處于收縮狀態的彈出彈簧帶動支撐桿實現復位，從而將過濾網彈出，然后將新的過濾網通過滑塊滑動安裝在機器外殼內側，滑塊在滑動時使得鎖舌收縮，鎖舌使得鎖止彈簧收縮，當滑塊移動至鎖舌的底部后，鎖止彈簧帶動鎖舌復位，從而實現過濾網的安裝，方便對過濾網進行拆卸更換，避免長時間的使用后，過濾網損壞影響過濾效果；

11、本實用新型，向兩側拉動兩個壓板，壓板通過滑桿使得壓止彈簧伸長，再將收集稻殼的收納袋套在排料管的端部，然后松開壓板，壓止彈簧帶動壓板復位，即可將收納袋進行限位固定，在使用收納袋對稻殼進行收集儲存時，無需操作者手動撐開收納袋口，或用框收集好稻殼后，再將框內的稻殼裝入收納袋，省時省力。

技術特征：

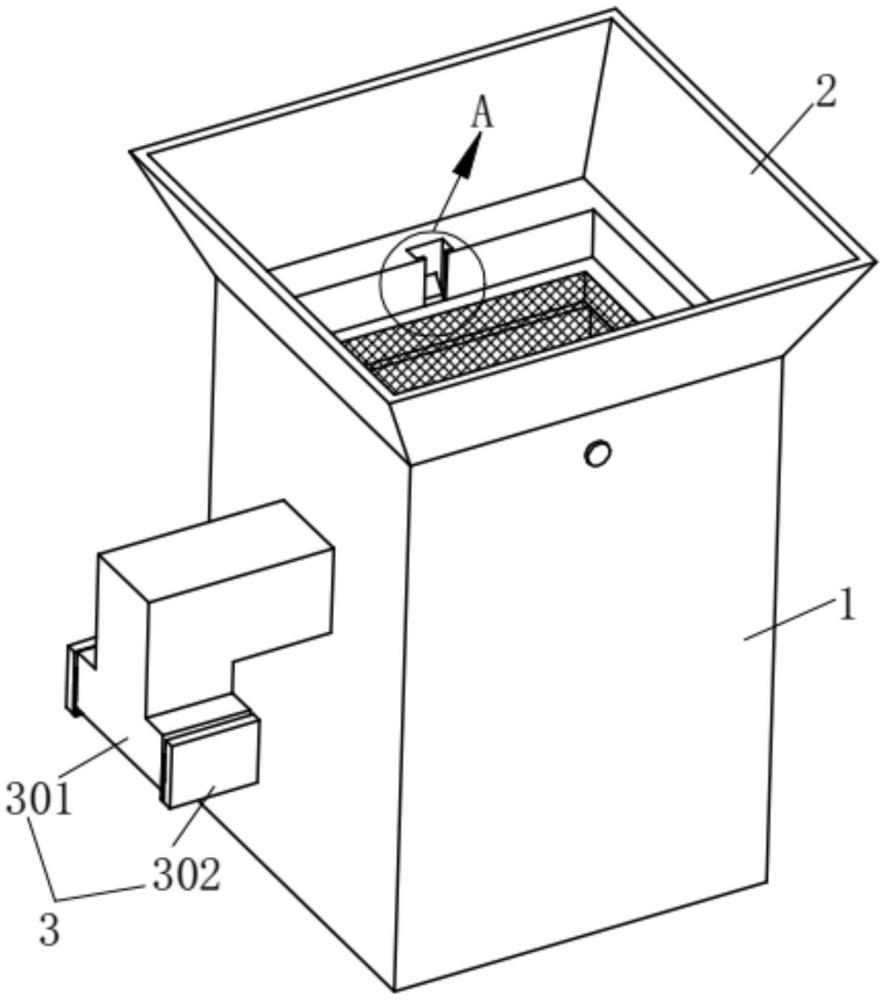

1.一種稻谷加工廢棄物回收處理裝置，包括機器外殼(1)，其特征在于：所述機器外殼(1)的頂部內側安裝有過濾機構(4)，所述過濾機構(4)包括過濾網(401)，所述過濾網(401)的兩側固定連接有滑塊(403)，且滑塊(403)與機器外殼(1)之間滑動連接，位于滑塊(403)頂部的所述機器外殼(1)的內側相對滑動連接有一組鎖舌(402)，且鎖舌(402)與滑塊(403)之間表面相抵，兩個所述鎖舌(402)的向背側固定連接有拉桿(404)，且拉桿(404)與機器外殼(1)之間滑動連接，兩個所述鎖舌(402)分別與機器外殼(1)之間夾持有鎖止彈簧(405)，所述過濾網(401)的底部設有限位環(406)，且限位環(406)與機器外殼(1)的內側壁固定連接，所述過濾網(401)的底部設有卸料機構(3)，位于卸料機構(3)底部的所述機器外殼(1)的內側設有收集機構(5)。

2.根據權利要求1所述的一種稻谷加工廢棄物回收處理裝置，其特征在于：所述鎖舌(402)的頂部一側呈弧形結構，所述拉桿(404)的截面呈“t”形結構。

3.根據權利要求1所述的一種稻谷加工廢棄物回收處理裝置，其特征在于：所述卸料機構(3)包括導向濾板(304)，且導向濾板(304)與機器外殼(1)之間固定連接，所述機器外殼(1)的一側在導向濾板(304)下端的對應位置固定連接有排料管(301)，所述排料管(301)的兩側均設有壓板(302)，兩個所述壓板(302)的相對側均固定連接有防滑板(303)，且防滑板(303)與排料管(301)之間表面相抵，兩個所述壓板(302)的相對側均固定連接有滑桿(305)，且滑桿(305)與排料管(301)之間滑動連接，兩個所述滑桿(305)分別與排料管(301)之間夾持有壓止彈簧(306)。

4.根據權利要求3所述的一種稻谷加工廢棄物回收處理裝置，其特征在于：所述壓板(302)的底部高度低于排料管(301)的底部高度，所述滑桿(305)的截面呈“t”形結構。

5.根據權利要求1所述的一種稻谷加工廢棄物回收處理裝置，其特征在于：所述收集機構(5)包括廢料斗(503)，且廢料斗(503)與機器外殼(1)之間固定連接，位于廢料斗(503)底部的所述機器外殼(1)的內側設有收集框(501)，所述收集框(501)的一側開設有拉槽(502)，所述收集框(501)背離拉槽(502)的一側固定連接有第二磁吸板(505)，所述第二磁吸板(505)背離收集框(501)的一側磁吸有第一磁吸板(504)，且第一磁吸板(504)與機器外殼(1)之間固定連接。

6.根據權利要求1所述的一種稻谷加工廢棄物回收處理裝置，其特征在于：位于兩個滑塊(403)底部的所述機器外殼(1)的內部設有彈出機構(6)，所述彈出機構(6)包括支撐桿(601)，且支撐桿(601)與機器外殼(1)之間滑動連接，且支撐桿(601)與滑塊(403)表面相抵，所述支撐桿(601)與機器外殼(1)之間夾持有彈出彈簧(602)。

7.根據權利要求1所述的一種稻谷加工廢棄物回收處理裝置，其特征在于：所述機器外殼(1)的底部固定連接有進料斗(2)，且進料斗(2)的截面呈上大下小的喇叭狀。

技術總結
本技術公開了一種稻谷加工廢棄物回收處理裝置，屬于稻殼回收技術領域，包括機器外殼，所述機器外殼的頂部內側安裝有過濾機構，所述過濾機構包括過濾網，所述過濾網的兩側固定連接有滑塊，且滑塊與機器外殼之間滑動連接，位于滑塊頂部的所述機器外殼的內側相對滑動連接有一組鎖舌，且鎖舌與滑塊之間表面相抵，兩個所述鎖舌的向背側固定連接有拉桿，且拉桿與機器外殼之間滑動連接，兩個所述鎖舌分別與機器外殼之間夾持有鎖止彈簧，所述過濾網的底部設有限位環，且限位環與機器外殼的內側壁固定連接；方便對過濾網進行拆卸更換，避免長時間的使用后，過濾網損壞影響過濾效果。

技術研發人員：王天斌,代艷玲,李威,李炎,萬明波,徐澤生
受保護的技術使用者：湖北天斌機械有限公司
技術研發日：20240617
技術公布日：2025/4/28
