本實用屬于防爆控制箱，具體涉及用于防爆離心機的防爆控制箱。

背景技術：

1、防爆離心機是一種新型的臥螺離心機，主要用于易揮發物料、防塵凈化、易燃易爆場所進行固液隔爆分離，特別是在石油、化學、制藥、食品等行業具有廣泛的應用，要想安全、可靠的使用防爆離心機，就必須要有一種安全可靠、防爆的控制箱。

2、離心機常采用數碼管、led屏、液晶屏等裝置作為人機交互系統，該類裝置都直接裸裝離心機結構中，其led屏或液晶屏不具備防爆能力，一般都會在控制箱加一個防護蓋，來對led屏或液晶屏進行防護，目前市場上控制箱所使用的防護蓋功能相對單一，其防護效果并不理想，在受到撞擊時，防護蓋容易變形，進而可能擠壓到內部的顯示屏或液晶屏，導致顯示設備受損。

技術實現思路

1、本實用的目的是提供用于防爆離心機的防爆控制箱，能夠實現二次緩沖減震，能有效的對顯示屏進行防護，避免受到外部撞擊破碎。

2、本實用采取的技術方案具體如下：

3、用于防爆離心機的防爆控制箱，包括控制箱主體，所述控制箱主體的一側設置有顯示屏，所述控制箱主體的外壁且位于顯示屏一側轉動安裝有防護蓋，所述防護蓋的外壁對應顯示屏開設有方形開口，所述防護蓋的外壁沿著方形開口四周設置有延伸框，所述方形開口的四周內側均開設有第一滑槽，所述方型開口的內部設置有緩沖板，所述緩沖板的外壁固定有與第一滑槽阻尼滑動的第一滑塊，所述第一滑塊的一側固定有第一彈簧，所述第一彈簧的另一端固定于第一滑槽的外壁，所述緩沖板的一側四角上均固定有安裝塊，所述安裝塊的一側開設有插接槽，所述插接槽的內部插接有緩沖塊，所述緩沖塊的另一端延伸到插接槽的外部，所述緩沖塊與插接槽阻尼滑動連接，所述緩沖塊的一側固定有第二彈簧，所述第二彈簧的另一端固定于插接槽的內壁。

4、進一步的，所述控制箱主體的外壁且位于顯示屏下方開設有多個安裝槽，所述安裝槽的內側設置有按鍵。

5、進一步的，所述控制箱主體的外壁一側設置有鎖孔，所述防護蓋的外壁固定有與鎖孔配合的鎖舌。

6、進一步的，所述控制箱主體的外壁四角上均設置有l型防護板，所述l型防護板的外壁固定有與控制箱主體連接的阻尼塊。

7、進一步的，所述緩沖板的一側設置有加強筋，所述緩沖板的外壁且覆蓋在加強筋上設置有橡膠墊。

8、進一步的，所述防護蓋的外壁對應按鍵開設有弧形槽。

9、本實用取得的技術效果為：

10、本實用的用于防爆離心機的防爆控制箱，設置的防護蓋，在顯示屏對應的區域加裝了一個緩沖板，通過第一滑塊在第一滑槽阻尼滑動，配合上第一彈簧，可對緩沖板第一緩沖減震，設置的緩沖塊在插接槽阻尼滑動，配合上第二彈簧，可對緩沖板第二緩沖減震，可實現二次緩沖減震，能有效的對顯示屏進行防護，避免受到外部撞擊破碎；設置的橡膠墊，避免加強筋與顯示屏接觸時被刮花；設置的安裝槽和弧形槽便于對按鍵進行保護，擠壓或誤碰到按鍵。

技術特征：

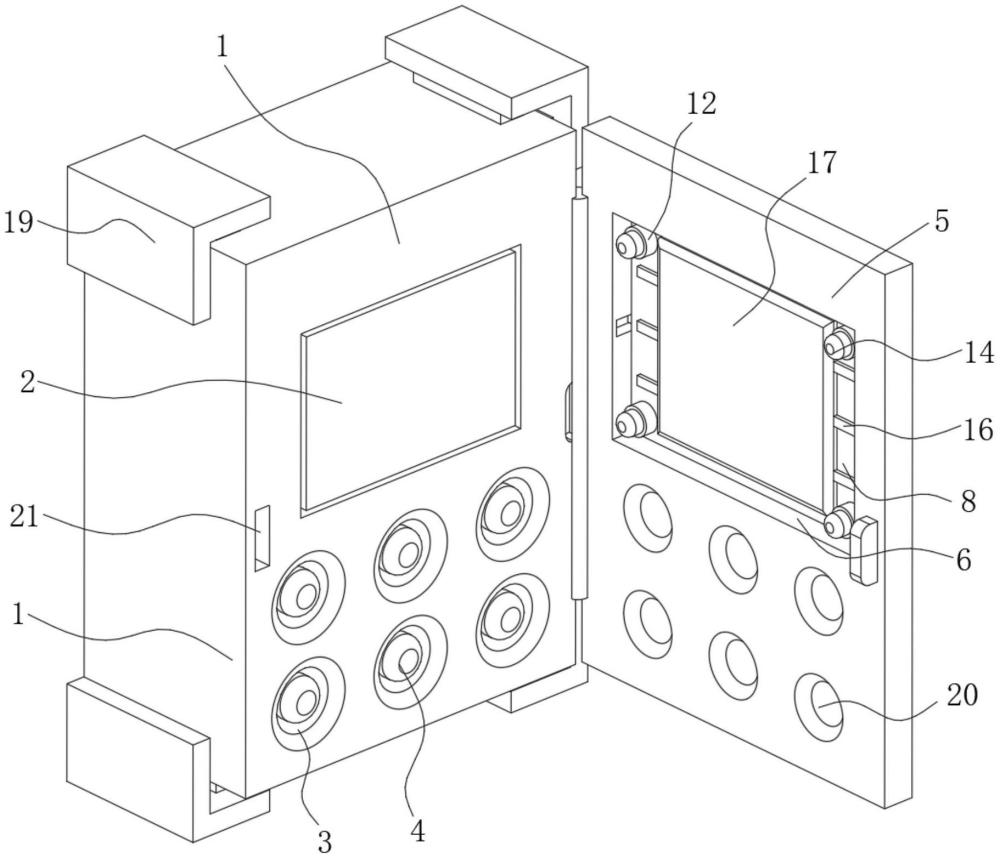

1.用于防爆離心機的防爆控制箱，其特征在于：包括控制箱主體(1)，所述控制箱主體(1)的一側設置有顯示屏(2)，所述控制箱主體(1)的外壁且位于顯示屏(2)一側轉動安裝有防護蓋(5)，所述防護蓋(5)的外壁對應顯示屏(2)開設有方形開口(6)，所述防護蓋(5)的外壁沿著方形開口(6)四周設置有延伸框(7)，所述方形開口(6)的四周內側均開設有第一滑槽(9)，所述方形開口(6)的內部設置有緩沖板(8)，所述緩沖板(8)的外壁固定有與第一滑槽(9)阻尼滑動的第一滑塊(10)，所述第一滑塊(10)的一側固定有第一彈簧(11)，所述第一彈簧(11)的另一端固定于第一滑槽(9)的外壁，所述緩沖板(8)的一側四角上均固定有安裝塊(12)，所述安裝塊(12)的一側開設有插接槽(13)，所述插接槽(13)的內部插接有緩沖塊(14)，所述緩沖塊(14)的另一端延伸到插接槽(13)的外部，所述緩沖塊(14)與插接槽(13)阻尼滑動連接，所述緩沖塊(14)的一側固定有第二彈簧(15)，所述第二彈簧(15)的另一端固定于插接槽(13)的內壁。

2.根據權利要求1所述的用于防爆離心機的防爆控制箱，其特征在于：所述控制箱主體(1)的外壁且位于顯示屏(2)下方開設有多個安裝槽(3)，所述安裝槽(3)的內側設置有按鍵(4)。

3.根據權利要求1所述的用于防爆離心機的防爆控制箱，其特征在于：所述控制箱主體(1)的外壁一側設置有鎖孔(21)，所述防護蓋(5)的外壁固定有與鎖孔(21)配合的鎖舌。

4.根據權利要求1所述的用于防爆離心機的防爆控制箱，其特征在于：所述控制箱主體(1)的外壁四角上均設置有l型防護板(19)，所述l型防護板(19)的外壁固定有與控制箱主體(1)連接的阻尼塊(18)。

5.根據權利要求1所述的用于防爆離心機的防爆控制箱，其特征在于：所述緩沖板(8)的一側設置有加強筋(16)，所述緩沖板(8)的外壁且覆蓋在加強筋(16)上設置有橡膠墊(17)。

6.根據權利要求1所述的用于防爆離心機的防爆控制箱，其特征在于：所述防護蓋(5)的外壁對應按鍵(4)開設有弧形槽(20)。

技術總結
本實用屬于防爆控制箱技術領域，具體涉及用于防爆離心機的防爆控制箱，包括控制箱主體，控制箱主體的一側設置有顯示屏，控制箱主體的外壁且位于顯示屏一側轉動安裝有防護蓋，防護蓋的外壁對應顯示屏開設有方形開口，防護蓋的外壁沿著方形開口四周設置有延伸框，方形開口的四周內側均開設有第一滑槽，方形開口的內部設置有緩沖板，緩沖板的外壁固定有與第一滑槽阻尼滑動的第一滑塊，第一滑塊的一側固定有第一彈簧，第一彈簧的另一端固定于第一滑槽的外壁，緩沖板的一側四角上均固定有安裝塊，安裝塊的一側開設有插接槽，插接槽的內部插接有緩沖塊；本實用能夠實現二次緩沖減震，能有效的對顯示屏進行防護，避免受到外部撞擊破碎。

技術研發人員：胡代卓,楊小東,蔣和甫,冉松
受保護的技術使用者：四川武勝春瑞醫藥化工有限公司
技術研發日：20240613
技術公布日：2025/4/28
