本技術屬于蔬菜分揀設備，具體的說是一種蔬菜物流配送自動分揀裝置。

背景技術：

1、蔬菜物流配送分揀裝置主要應用于蔬菜物流配送中心或蔬菜批發市場等場合，在這些場合，大量的蔬菜需要進行快速、準確的分揀，以便及時配送給不同的客戶。

2、現有的蔬菜物流分揀裝置的零件主要包括傳送帶系統、驅動電機、支撐架、稱重系統等組成，工作原理如下：工作人員先將蔬菜通過稱重設備進行稱重，后進行分類，然后通過傳送帶系統使貨物在傳送帶上運行輸送。

3、目前現有技術中蔬菜物流分揀裝置存在以下問題，對于物流蔬菜類物品的分揀，需要先通過對蔬菜進行承重，然后再進行分揀，不僅流程復雜，而且蔬菜在分揀過程中由于長距離、長時間的運輸，不僅會導致蔬菜的損壞，而且會延長蔬菜的分揀時間，不利于蔬菜的快速分類存儲和配送，對蔬菜的保鮮造成不利的影響；因此，針對上述問題提出一種蔬菜物流配送自動分揀裝置。

技術實現思路

1、為了彌補現有蔬菜物流分揀裝置的不足，解決了對于物流蔬菜類物品的分揀，需要先通過對蔬菜進行承重，然后再進行分揀，不僅流程復雜，而且蔬菜在分揀過程中由于長距離、長時間的運輸，不僅會導致蔬菜的損壞，而且會延長蔬菜的分揀時間，不利于蔬菜的快速分類存儲和配送，對蔬菜的保鮮造成不利的影響的問題，提出的一種蔬菜物流配送自動分揀裝置。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種蔬菜物流配送自動分揀裝置，包括第一支撐架，所述第一支撐架的頂端固定設置有第一u型架，所述第一u型架的頂端設置有移動塊，所述第一u型架的兩豎板之間固定設置有導向桿，所述導向桿滑動貫穿移動塊設置，所述移動塊的頂端固定設置有第二u型架，所述第二u型架的兩豎板之間呈鏡像轉動并貫穿設置有兩組第一轉輥，且兩組第一轉輥的圓周面上均固定設置有第一橡膠輥，且兩組第一橡膠輥上套裝有第一輸送帶，所述第二u型架的豎板一側通過固定架固定設置有第一驅動電機，所述第一驅動電機的輸出端通過聯軸器固定連接在其中一個第一轉輥的一端；

3、所述第一u型架的豎板一側通過固定架固定設置有伺服電機，所述伺服電機的輸出端通過聯軸器固定設置有轉軸，且轉軸的一端固定設置有主動齒輪，所述第一u型架的豎板一側固定設置有固定塊，所述固定塊的一側通過轉桿轉動設置有從動齒輪，所述從動齒輪與主動齒輪上套裝有同步齒輪皮帶，所述移動塊的一側固定設置有固定耳，所述固定耳之間設置有齒牙，所述同步齒輪皮帶位于固定耳內，且通過固定螺栓將固定耳與同步齒輪皮帶固定，通過伺服電機、主動齒輪、從動齒輪、同步齒輪皮帶的配合，根據蔬菜重量，帶動第一u型架與第一輸送帶上的蔬菜移動至重量匹配的輸送機構上，自動分揀提高了設備的工作效率。

4、優選的，所述第一支撐架的一側設置有第二支撐架，所述第二支撐架的頂端固定設置有電子秤，所述電子秤的頂端固定設置有第三u型架，所述第三u型架的兩豎板之間呈鏡像轉動并貫穿設置有兩組第二轉輥，且兩組第二轉輥的圓周面上均固定設置有第二橡膠輥，且兩組第二橡膠輥上套裝有第二輸送帶，所述第三u型架的豎板一側通過固定架固定設置有第二驅動電機，所述第二驅動電機的輸出端通過聯軸器固定連接在其中一個第二轉輥的一端，通過電子秤的配合，在蔬菜在第二輸送帶上運輸過程中同時對蔬菜進行稱重。

5、優選的，所述第一支撐架的一側設置有第三支撐架，所述第三支撐架的頂端固定設置有第四u型架，所述第四u型架的橫板頂端呈鏡像固定設置有兩組隔板，所述第四u型架的兩豎板之間呈鏡像轉動并貫穿設置有兩組第三轉輥，所述第三轉輥轉動并貫穿隔板設置，所述第三轉輥上設置有三組輸送機構，輸送機構包括兩組固定在第三轉輥的圓周面上的第三橡膠輥，且兩組第三橡膠輥上套裝有第三輸送帶，所述第四u型架的豎板一側通過固定架固定設置有第三驅動電機，所述第三驅動電機的輸出端通過聯軸器固定連接在其中一個第三轉輥的一端，通過三組輸送機構的配合，將不同重量的蔬菜輸送至不同區域進行分類。

6、優選的，所述第二u型架、第三u型架、第四u型架三者的豎板高度和隔板的高度均高于輸送帶，通過對第二u型架、第三u型架、第四u型架三者的豎板高度和隔板的高度的設置，防止蔬菜在輸送過程中掉落偏移損壞。

7、優選的，所述第三u型架的一側固定設置有控制器，所述電子秤的輸出端與控制器的輸入端電性連接，通過控制器與電子秤的配合，將電子秤稱重數據發送給控制器數據處理端，提高工作效率。

8、優選的，所述控制器的輸出端與第一驅動電機、第二驅動電機、第三驅動電機、伺服電機的輸入端電性連接，通過控制器與伺服電機的配合，根據蔬菜重量使伺服電機工作，將第一輸送帶與蔬菜移動至于其重量匹配的輸送機構上進行分類。

9、本實用新型的有益效果：

10、本實用新型提供一種蔬菜物流配送自動分揀裝置，為了提高蔬菜物流分揀裝置對蔬菜的分揀效率，保障蔬菜新鮮，首先工作人員將蔬菜放置在第二輸送帶上，啟動第二驅動電機，第二橡膠輥帶動第二輸送帶轉動，將上方的蔬菜進行運送，在運送過程中，電子秤對第二輸送帶上的蔬菜進行稱重，稱重后將數據發送到控制器的數據處理端，后蔬菜被輸送至第一輸送帶上，控制器根據蔬菜的重量控制伺服電機工作，主動齒輪轉動，通過同步齒輪皮帶帶動從動齒輪轉動，同步齒輪皮帶移動的同時帶動移動塊移動，移動塊帶動第二u型架移動，帶動第一輸送帶與上方的蔬菜運動，同時啟動第一驅動電機，第一橡膠輥帶動第一輸送帶轉動，使其根據重量將蔬菜運送至不同位置，通過控制器、電子秤、伺服電機的配合，將蔬菜根據重量進行分類，使分揀流程更便捷，同時提高了設備的分揀效率；需要將第一輸送帶上的蔬菜輸送至分類區域。

技術特征：

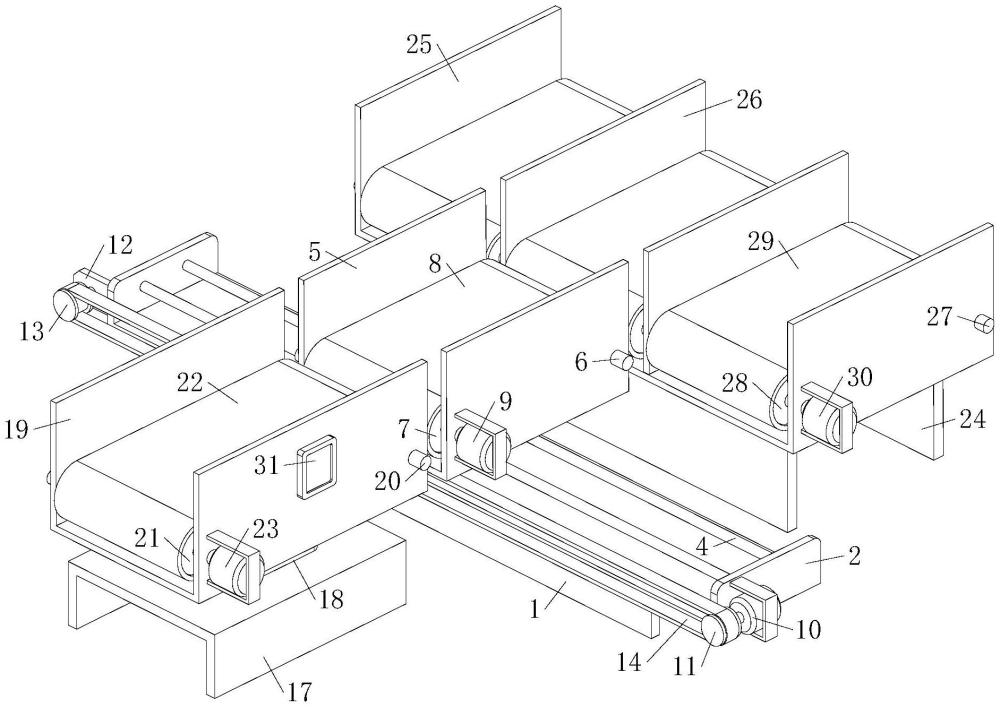

1.一種蔬菜物流配送自動分揀裝置，其特征在于：包括第一支撐架(1)，所述第一支撐架(1)的頂端固定設置有第一u型架(2)，所述第一u型架(2)的頂端設置有移動塊(3)，所述第一u型架(2)的兩豎板之間固定設置有導向桿(4)，所述導向桿(4)滑動貫穿移動塊(3)設置，所述移動塊(3)的頂端固定設置有第二u型架(5)，所述第二u型架(5)的兩豎板之間呈鏡像轉動并貫穿設置有兩組第一轉輥(6)，且兩組第一轉輥(6)的圓周面上均固定設置有第一橡膠輥(7)，且兩組第一橡膠輥(7)上套裝有第一輸送帶(8)，所述第二u型架(5)的豎板一側通過固定架固定設置有第一驅動電機(9)，所述第一驅動電機(9)的輸出端通過聯軸器固定連接在其中一個第一轉輥(6)的一端；

2.根據權利要求1所述的一種蔬菜物流配送自動分揀裝置，其特征在于：所述第一支撐架(1)的一側設置有第二支撐架(17)，所述第二支撐架(17)的頂端固定設置有電子秤(18)，所述電子秤(18)的頂端固定設置有第三u型架(19)，所述第三u型架(19)的兩豎板之間呈鏡像轉動并貫穿設置有兩組第二轉輥(20)，且兩組第二轉輥(20)的圓周面上均固定設置有第二橡膠輥(21)，且兩組第二橡膠輥(21)上套裝有第二輸送帶(22)，所述第三u型架(19)的豎板一側通過固定架固定設置有第二驅動電機(23)，所述第二驅動電機(23)的輸出端通過聯軸器固定連接在其中一個第二轉輥(20)的一端。

3.根據權利要求1所述的一種蔬菜物流配送自動分揀裝置，其特征在于：所述第一支撐架(1)的一側設置有第三支撐架(24)，所述第三支撐架(24)的頂端固定設置有第四u型架(25)，所述第四u型架(25)的橫板頂端呈鏡像固定設置有兩組隔板(26)，所述第四u型架(25)的兩豎板之間呈鏡像轉動并貫穿設置有兩組第三轉輥(27)，所述第三轉輥(27)轉動并貫穿隔板(26)設置，所述第三轉輥(27)上設置有三組輸送機構，輸送機構包括兩組固定在第三轉輥(27)的圓周面上的第三橡膠輥(28)，且兩組第三橡膠輥(28)上套裝有第三輸送帶(29)，所述第四u型架(25)的豎板一側通過固定架固定設置有第三驅動電機(30)，所述第三驅動電機(30)的輸出端通過聯軸器固定連接在其中一個第三轉輥(27)的一端。

4.根據權利要求1所述的一種蔬菜物流配送自動分揀裝置，其特征在于：所述第二u型架(5)、第三u型架(19)、第四u型架(25)三者的豎板高度和隔板(26)的高度均高于輸送帶。

5.根據權利要求2所述的一種蔬菜物流配送自動分揀裝置，其特征在于：所述第三u型架(19)的一側固定設置有控制器(31)，所述電子秤(18)的輸出端與控制器(31)的輸入端電性連接。

6.根據權利要求5所述的一種蔬菜物流配送自動分揀裝置，其特征在于：所述控制器(31)的輸出端與第一驅動電機(9)、第二驅動電機(23)、第三驅動電機(30)、伺服電機(10)的輸入端電性連接。

技術總結
本技術屬于蔬菜分揀設備技術領域，具體的說是一種蔬菜物流配送自動分揀裝置，包括第一支撐架，兩組第一橡膠輥上套裝有第一輸送帶，所述第一驅動電機的輸出端通過聯軸器固定連接在其中一個第一轉輥的一端；所述第一U型架的豎板一側通過固定架固定設置有伺服電機，所述轉軸的一端固定設置有主動齒輪，所述從動齒輪與主動齒輪上套裝有同步齒輪皮帶，所述第二支撐架的頂端固定設置有電子秤，所述電子秤的頂端固定設置有第三U型架，所述第三U型架的一側固定設置有控制器，所述電子秤的輸出端與控制器的輸入端電性連接，通過控制器、電子秤、伺服電機的配合，將蔬菜根據重量進行分類，使分揀流程更便捷，同時提高了設備的分揀效率。
