本技術涉及飼料加工，尤其涉及一種飼料加工用原料篩選裝置。

背景技術：

1、飼料，是所有人飼養的動物的食物的總稱，比較狹義地一般飼料主要指的是農業或牧業飼養的動物的食物。飼料包括大豆、豆粕、玉米、魚粉、氨基酸、雜粕、乳清粉、油脂、肉骨粉、谷物、飼料添加劑等十余個品種的飼料原料。一般在對飼料進行加工的過程中，需要操作人員使用篩選裝置對原料進行篩選處理，從而選擇出所需顆粒大小的原料，用于飼料加工處理。

2、目前市場上普遍使用的飼料加工用原料篩選裝置大多結構簡單，單一通過振動的方式對原料進行篩分處理，但當原料受潮后，容易出現結塊的情況，現有的原料篩選裝置難以對結塊的原料進行打散處理，從而會造成原料的浪費，或者需要操作人員后續手動進行破碎處理，會增加操作人員的勞動強度，也會影響加工效率，具有一定的局限性。

3、因此，有必要提供一種飼料加工用原料篩選裝置解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種飼料加工用原料篩選裝置，使得破碎輥能對篩選框表面運動的受潮結塊的原料進行擠壓破碎處理，避免造成原料浪費的情況，也無需操作人員后續手動進行破碎，保證工作效率的有益效果。

2、本實用新型提供的一種飼料加工用原料篩選裝置，包括振動篩本體，所述振動篩本體包括安裝基座，以及安裝于安裝基座頂部的篩選框，所述篩選框底部安裝有振動電機，包括：

3、安裝結構，安裝于安裝基座，所述安裝結構包括兩個固定連接于安裝基座上的第一安裝板，兩個所述第一安裝板之間固定連接有同一個支撐桿，所述支撐桿上轉動連接有轉動板，所述轉動板的兩端分別滑動連接有第一活動板和第二活動板；

4、固定結構，設置于篩選框，且所述固定結構與第一活動板連接；

5、破碎結構，設置于篩選框，所述破碎結構包括兩個固定連接于篩選框的立桿，兩個所述立桿上滑動連接有同一個升降板，所述升降板上沿豎直方向滑動連接有兩個限位板，兩個所述限位板的底部固定連接有同一個安裝架，所述安裝架上安裝有破碎輥，所述升降板與第二活動板鉸接。

6、優選的，所述固定結構包括兩個固定連接于篩選框的固定板，兩個所述固定板上固定連接有同一個限位桿，所述限位桿貫穿第一活動板。

7、優選的，所述原料篩選裝置還包括調節結構，所述調節結構包括轉動連接于升降板的螺紋桿，所述螺紋桿外壁螺紋連接有螺紋筒，所述螺紋筒與安裝架固定連接。

8、優選的，所述螺紋桿的頂部固定連接有旋鈕，所述旋鈕的截面形狀設置為六邊形。

9、優選的，所述轉動板的形狀設置為h形，所述第二活動板和第一活動板的形狀均設置為凸字形。

10、優選的，所述第一活動板和第二活動板內部均設置有防脫塊，所述防脫塊滑動連接于轉動板內部。

11、與相關技術相比較，本實用新型提供的一種飼料加工用原料篩選裝置具有如下有益效果：

12、1、本實用新型通過設置安裝結構和破碎結構，當操作人員使用該裝置對飼料加工時用的原料進行篩選時，直接打開篩選框底部的振動電機，篩選框在進行上下振動的同時，在轉動板、第一活動板和第二活動板的配合下，能帶動破碎輥在第一安裝板表面進行上下往復運動，從而使得破碎輥能對篩選框表面運動的受潮結塊的原料進行擠壓破碎處理，避免造成原料浪費的情況，也無需操作人員后續手動進行破碎，保證工作效率。

13、2、本實用新型通過設置調節結構，當操作人員通過破碎輥對篩選框上運動的受潮結塊的原料進行按壓破碎處理時，操作人員可以旋轉旋鈕，使得螺紋筒帶動安裝架做靠近升降板或者遠離升降板的運動，從而使得操作人員能依據原料的尺寸，靈活調節破碎輥的運動高度，適用性較強。

技術特征：

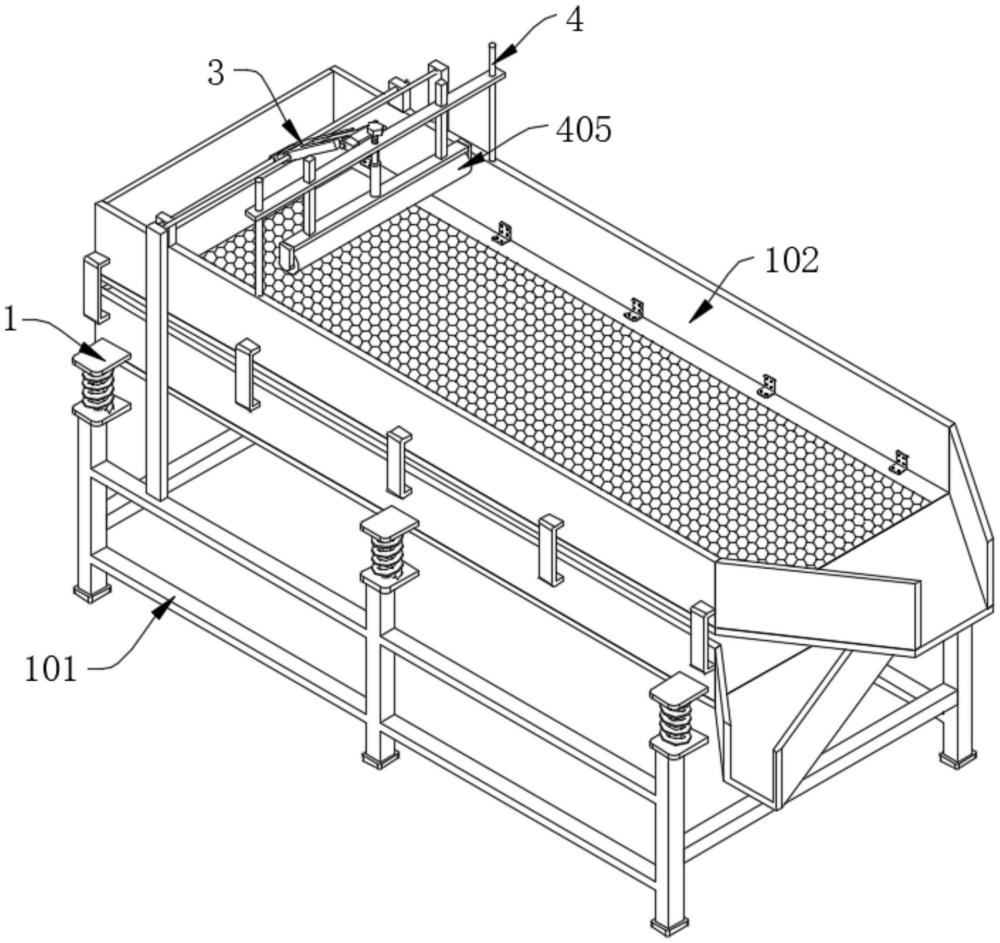

1.一種飼料加工用原料篩選裝置，包括振動篩本體(1)，所述振動篩本體(1)包括安裝基座(101)，以及安裝于安裝基座(101)頂部的篩選框(102)，所述篩選框(102)底部安裝有振動電機，其特征在于，包括：

2.根據權利要求1所述的一種飼料加工用原料篩選裝置，其特征在于，所述固定結構(3)包括兩個固定連接于篩選框(102)的固定板(301)，兩個所述固定板(301)上固定連接有同一個限位桿(302)，所述限位桿(302)貫穿第一活動板(204)。

3.根據權利要求1所述的一種飼料加工用原料篩選裝置，其特征在于，所述原料篩選裝置還包括調節結構(5)，所述調節結構(5)包括轉動連接于升降板(402)的螺紋桿(501)，所述螺紋桿(501)外壁螺紋連接有螺紋筒(502)，所述螺紋筒(502)與安裝架(404)固定連接。

4.根據權利要求3所述的一種飼料加工用原料篩選裝置，其特征在于，所述螺紋桿(501)的頂部固定連接有旋鈕(503)，所述旋鈕(503)的截面形狀設置為六邊形。

5.根據權利要求1所述的一種飼料加工用原料篩選裝置，其特征在于，所述轉動板(203)的形狀設置為h形，所述第二活動板(205)和第一活動板(204)的形狀均設置為凸字形。

6.根據權利要求5所述的一種飼料加工用原料篩選裝置，其特征在于，所述第一活動板(204)和第二活動板(205)內部均設置有防脫塊，所述防脫塊滑動連接于轉動板(203)內部。

技術總結
本技術提供一種飼料加工用原料篩選裝置，包括振動篩本體，所述振動篩本體包括安裝基座，以及安裝于安裝基座頂部的篩選框，所述篩選框底部安裝有振動電機，包括：安裝結構，安裝于安裝基座，所述安裝結構包括兩個固定連接于安裝基座上的第一安裝板，兩個所述第一安裝板之間固定連接有同一個支撐桿，所述支撐桿上轉動連接有轉動板；通過設置安裝結構和破碎結構，篩選框在進行上下振動的同時，在轉動板、第一活動板和第二活動板的配合下，能帶動破碎輥在第一安裝板表面進行上下往復運動，從而使得破碎輥能對篩選框表面運動的受潮結塊的原料進行擠壓破碎處理，避免造成原料浪費的情況，也無需操作人員后續手動進行破碎，保證工作效率。

技術研發人員：舒文
受保護的技術使用者：廣州英諾威營養飼料有限公司
技術研發日：20240629
技術公布日：2025/4/28
