本技術涉及陶瓷增強劑篩選，尤其涉及了一種陶瓷坯體增強劑原料篩選裝置。

背景技術：

1、隨著陶瓷磚制品向大、薄、厚方向發展，單純依靠塑性原料，已經無法保證坯體強度，就需要通過使用增強劑來增加坯體強度，增強劑應用于瓷器生產過程中,對質地較差的高嶺土,往往需要加入陶瓷增強劑彌補其塑性差或改善初制品的強度。同時使用陶瓷增強劑也可以取代價格昂貴的醋酸乙烯酯。

2、市面上的陶瓷增強劑在使用前由于存在粉狀成團現象，并且還含有顆粒雜質，即需要使用篩選裝置對其進行篩分，但是現有的篩選裝置一般是先將增強劑篩分一遍之后，再將篩網上停留的或者排出的非標品增強劑重新投放到篩網上篩分，排出不受阻礙，導致無法在篩選裝置上多次篩分，往往需要二次篩選才可精細篩分，工序較為復雜，并且還較為浪費時間。

3、基于上述背景，故而提出一種陶瓷坯體增強劑原料篩選裝置來解決所提出的問題。

技術實現思路

1、本實用新型的其他特征和優點將在隨后的說明書中闡述，并且部分地從說明書中變得顯而易見，或者通過實施本實用新型而了解。本實用新型的目的和其他優點可通過說明書以及其他說明書附圖中所特別指出的結構來實現和獲得。

2、本實用新型的目的在于克服上述不足，提供一種陶瓷坯體增強劑原料篩選裝置。

3、為實現上述目的，本實用新型的技術解決方案是：一種陶瓷坯體增強劑原料篩選裝置，包括：篩選箱、振動電機、篩網、標品出料斗、轉接板、非標品出料斗、標品承料箱、伸縮件、連接桿、擋板、二次篩孔，篩網安裝在篩選箱上，標品承料箱裝設在篩選箱一側，振動電機設置在篩選箱上并且位于篩網一側，標品出料斗位于篩網下側，轉接板連接在篩選箱內并且位于承接標品出料斗下方與標品出料斗上方，非標品出料斗插入到篩選箱一側并且用于承接篩網上滾落的增強劑原料；其中，伸縮件安裝在非標品出料斗上，非標品出料斗內設置有與伸縮件相連的連接桿，連接桿下側設置有用于擋住非標品出料斗出口的擋板，非標品出料斗上開設有若干個二次篩孔并且位于篩網一側下方。

4、作為優選，非標品出料斗一側安裝有轉動電機。

5、作為優選，非標品出料斗內安裝有滾筒刷并且位于二次篩孔上方。

6、作為優選，滾筒刷與轉動電機傳動連接。

7、作為優選，滾筒刷上設置有若干針刺刷毛。

8、作為優選，伸縮件采用的是氣缸或者油缸結構。

9、作為優選，篩選箱底部安裝有移動輪。

10、作為優選，標品承料箱內置有抽屜并且用于承料。

11、作為優選，抽屜外側連接有把手。

12、通過采用上述的技術方案，本實用新型的有益效果是：本實用新型工作時大小符合的原料將經篩網落到標品出料斗內，標品出料斗經過轉接板再將其導入到標品承料箱中，而還未被震碎的原料團以及顆粒雜質經篩網輸送到非標品出料斗內，非標品出料斗通過伸縮件控制連接桿伸出，連接桿帶著擋板移動，直至擋板擋住非標品出料斗出口，使得還未被震碎的原料團以及顆粒雜質擋在非標品出料斗內，并且處于二次篩孔上，振動電機對裝置繼續發生振動，使得二次篩孔上的原料能夠再次進行篩分處理，處理后符合的掉落到標品承料箱內，而不符合的經過擋板縮回而排出，該過程能夠在二次篩孔上完成二次篩分，使得篩分更為精細，無需人員再次費力將原料導入到篩網上再次篩分，簡化工序，更為節省時間，從而提高工作效率。

13、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

14、無疑的，本實用新型的此類目的與其他目的在下文以多種附圖與繪圖來描述的較佳實施例細節說明后將變為更加顯見。

15、為讓本實用新型的上述有益效果和其他目的、特征和優點能更明顯易懂，下文特舉一個或數個較佳實施例，并配合所示附圖，作詳細說明如下。

技術特征：

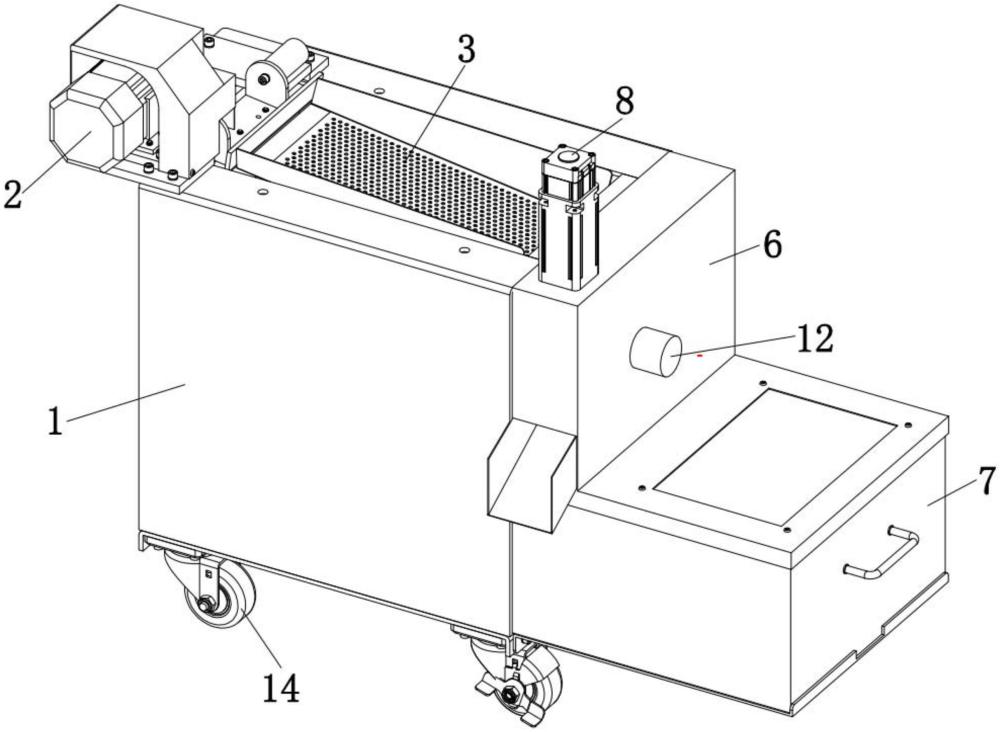

1.一種陶瓷坯體增強劑原料篩選裝置，其特征在于，包括：篩選箱(1)、振動電機(2)、篩網(3)、標品出料斗(4)、轉接板(5)、非標品出料斗(6)、標品承料箱(7)、伸縮件(8)、連接桿(9)、擋板(10)、二次篩孔(11)，篩網(3)安裝在篩選箱(1)上，標品承料箱(7)裝設在篩選箱(1)一側，振動電機(2)設置在篩選箱(1)上并且位于篩網(3)一側，標品出料斗(4)位于篩網(3)下側，轉接板(5)連接在篩選箱(1)內并且位于承接標品出料斗(4)下方與標品出料斗(4)上方，非標品出料斗(6)插入到篩選箱(1)一側并且用于承接篩網(3)上滾落的增強劑原料；其中，

2.根據權利要求1所述的一種陶瓷坯體增強劑原料篩選裝置，其特征在于，非標品出料斗(6)一側安裝有轉動電機(12)。

3.根據權利要求2所述的一種陶瓷坯體增強劑原料篩選裝置，其特征在于，非標品出料斗(6)內安裝有滾筒刷(13)并且位于二次篩孔(11)上方。

4.根據權利要求3所述的一種陶瓷坯體增強劑原料篩選裝置，其特征在于，滾筒刷(13)與轉動電機(12)傳動連接。

5.根據權利要求3所述的一種陶瓷坯體增強劑原料篩選裝置，其特征在于，滾筒刷(13)上設置有若干針刺刷毛。

6.根據權利要求1所述的一種陶瓷坯體增強劑原料篩選裝置，其特征在于，伸縮件(8)采用的是氣缸或者油缸結構。

7.根據權利要求1所述的一種陶瓷坯體增強劑原料篩選裝置，其特征在于，篩選箱(1)底部安裝有移動輪(14)。

8.根據權利要求1所述的一種陶瓷坯體增強劑原料篩選裝置，其特征在于，標品承料箱(7)內置有抽屜并且用于承料。

9.根據權利要求8所述的一種陶瓷坯體增強劑原料篩選裝置，其特征在于，抽屜外側連接有把手。

技術總結
本技術涉及陶瓷增強劑篩選技術領域，尤其涉及了一種陶瓷坯體增強劑原料篩選裝置，包括：篩選箱。本技術中還未被震碎的原料團以及顆粒雜質經篩網輸送到非標品出料斗內，非標品出料斗通過伸縮件控制連接桿伸出，連接桿帶著擋板移動，直至擋板擋住非標品出料斗出口，使得還未被震碎的原料團以及顆粒雜質擋在非標品出料斗內，并且處于二次篩孔上，振動電機對裝置繼續發生振動，使得二次篩孔上的原料能夠再次進行篩分處理，處理后符合的掉落到標品承料箱內，而不符合的經過擋板縮回而排出，該過程能夠在二次篩孔上完成二次篩分，使得篩分更為精細，無需人員再次費力將原料導入到篩網上再次篩分，簡化工序，更為節省時間，從而提高工作效率。

技術研發人員：歐金福
受保護的技術使用者：泉州歐米克新材料科技有限公司
技術研發日：20240628
技術公布日：2025/4/24
