本技術涉及煙氣處理,具體涉及一種新型濕式電除塵裝置。
背景技術:
1、濕式電除塵裝置簡稱wesp,是一種用來處理含微量粉塵和微顆粒的新除塵設備,可除去含濕氣體中的塵、酸霧、水滴、氣溶膠、臭味、pm2.5等有害物質。根據廢氣流向分為橫流式和豎流式,橫流式多為板式結構,氣體流向為水平方向進出,結構類似干式電除塵器;豎流式多為管式結構,氣體流向為垂直方向進出。由于豎流式的除塵效率高于橫流式,所以使用更為普遍。現有的豎流式濕式電除塵裝置存在如下缺陷:
2、1、進入殼體內的煙氣無法較快的在進入陰極系統和陽極系統前快速散開,使得陽極系統吸附的灰塵分布不均,進而影響除塵效果;
3、2、水洗系統噴灑的水容易隨外界環境溫度變化,由于煙氣溫度較高,當噴灑的水溫較低時,會使陰極系統和陽極系統產生較大的應力,從而使得裝置的使用壽命降低。
技術實現思路
1、本實用新型的目的是針對現有技術存在的不足,提供一種新型濕式電除塵裝置。

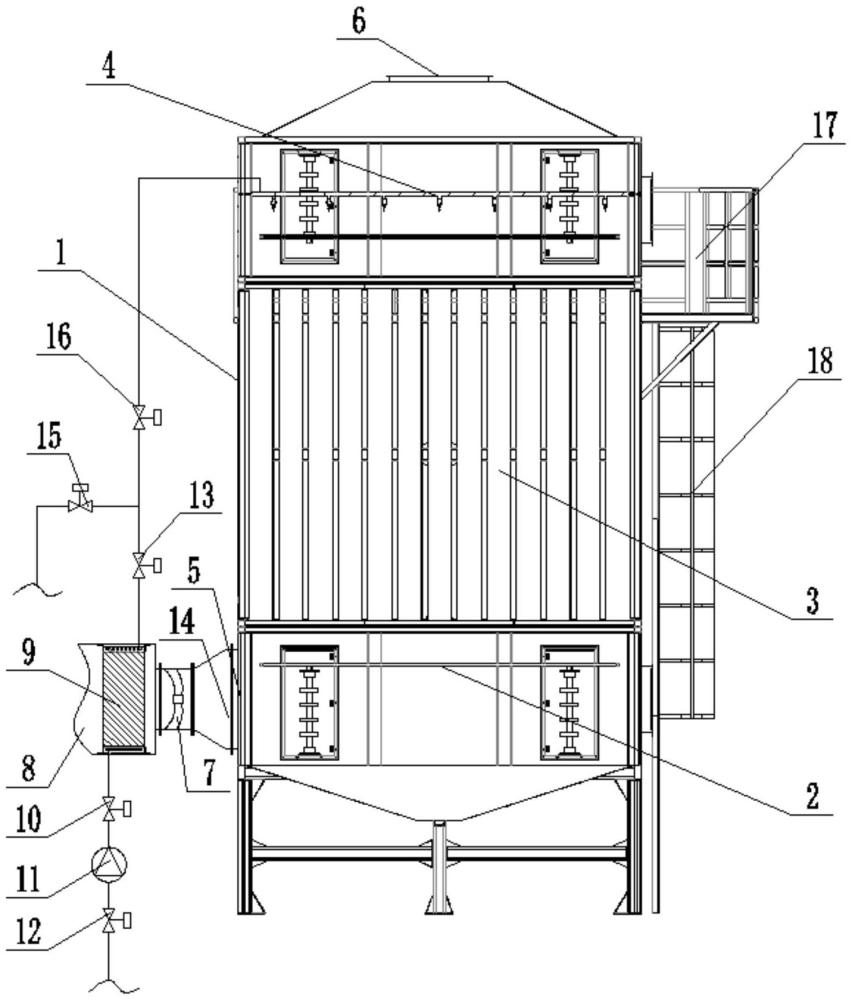

2、為實現上述目的,本實用新型提供了一種新型濕式電除塵裝置,包括殼體、設置在殼體內的陰極系統、陽極系統和水洗系統,所述殼體上設有煙氣進口和煙氣出口,所述煙氣進口與旋流組件的一端連接,所述旋流組件的另一端與換熱箱的一端連接,所述換熱箱的另一端與進煙管連接,且其內部設有一水-氣換熱器,所述水-氣換熱器的進水口通過出泵閥和管路與水泵連接,所述水泵通過進泵閥和管路與水源連接,所述水-氣換熱器的出水口通過出水閥和管路與水洗系統連接。
3、進一步的,所述煙氣進口與旋流組件之間連接有變徑管,所述變徑管靠近煙氣進口的一端的內徑大于其另一端的內徑。
4、進一步的,所述旋流組件包括筒體,所述筒體的兩端分別與變徑管和換熱箱固定連接,所述筒體的內側固定連接有多個旋葉片。
5、進一步的,所述多個旋葉片的內端均焊接在連接管的外側。
6、進一步的,所述出水閥還與旁通閥和直通閥分別連接,所述旁通閥與旁通管連接,所述直通閥與水洗系統連接。
7、進一步的,所述殼體的外側設有檢修臺,所述檢修臺的下側設有爬梯。
8、進一步的,所述水-氣換熱器為管翅式換熱器。
9、進一步的,所述管路的外側設有保溫層。
10、有益效果:本實用新型通過在煙氣進口的前側設置旋流組件,使得煙氣在經過旋流組件后變成旋轉向前流動,并通過設置變徑管使煙氣初步擴散,在進入殼體后可進一步快速擴散,從而使煙氣快速分布均勻,提高除塵效果;并通過設置水-氣換熱器來對沖洗系統用的沖洗水加熱,避免沖洗水溫度低時使內部部件產生較大的應力。
1.一種新型濕式電除塵裝置,包括殼體、設置在殼體內的陰極系統、陽極系統和水洗系統,所述殼體上設有煙氣進口和煙氣出口,其特征在于,所述煙氣進口與旋流組件的一端連接,所述旋流組件的另一端與換熱箱的一端連接,所述換熱箱的另一端與進煙管連接,且其內部設有一水-氣換熱器,所述水-氣換熱器的進水口通過出泵閥和管路與水泵連接,所述水泵通過進泵閥和管路與水源連接,所述水-氣換熱器的出水口通過出水閥和管路與水洗系統連接。
2.根據權利要求1所述的一種新型濕式電除塵裝置,其特征在于,所述煙氣進口與旋流組件之間連接有變徑管,所述變徑管靠近煙氣進口的一端的內徑大于其另一端的內徑。
3.根據權利要求2所述的一種新型濕式電除塵裝置,其特征在于,所述旋流組件包括筒體,所述筒體的兩端分別與變徑管和換熱箱固定連接,所述筒體的內側固定連接有多個旋葉片。
4.根據權利要求3所述的一種新型濕式電除塵裝置,其特征在于,所述多個旋葉片的內端均焊接在連接管的外側。
5.根據權利要求1所述的一種新型濕式電除塵裝置,其特征在于,所述出水閥還與旁通閥和直通閥分別連接,所述旁通閥與旁通管連接,所述直通閥與水洗系統連接。
6.根據權利要求1所述的一種新型濕式電除塵裝置,其特征在于,所述殼體的外側設有檢修臺,所述檢修臺的下側設有爬梯。
7.根據權利要求1所述的一種新型濕式電除塵裝置,其特征在于,所述水-氣換熱器為管翅式換熱器。
8.根據權利要求1所述的一種新型濕式電除塵裝置,其特征在于,所述管路的外側設有保溫層。
