本技術涉及豬飼料，具體為一種豬飼料原料篩選機。

背景技術：

1、豬飼料是專門用于豬的飼養和生長的食物，通常由多種原料混合而成，以滿足豬的營養需求，豬飼料的配方根據豬的生長階段、品種、性別、健康狀況等因素進行調整，以確保豬獲得充足的營養，并保持健康生長，根據豬的不同生長階段，飼料配方也會有所不同，一般可以分為幼豬料、育肥料和成豬料等，合理的豬飼料配方可以提高豬的生長速度、改善肉質品質，同時也可以降低飼料成本，提高養殖效益。

2、但是傳統的原料篩選機無法自動對篩選機進行定期清理，隨著時間的推移，篩網或篩孔會因?yàn)殡s質的堆積而堵塞，導致篩選效率下降，還需人工定期停機清理篩網或篩孔，增加了工人的勞動強度，從而耗時耗力且影響生產效率。

技術實現思路

1、本實用新型的目的在于提供一種豬飼料原料篩選機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種豬飼料原料篩選機，包括篩選殼，還包括：設置于篩選殼頂部的進料管，篩選殼的內腔呈對稱通過轉軸活動連接有兩個篩板，篩選殼的一側呈對稱設置有兩個電磁閥，篩選殼的一側呈對稱固定連接有兩個第一導流板，篩選殼的一側固定連接有安裝殼，篩選殼內腔的兩側均固定連接有第二導流板；設置于安裝殼的一側設置有篩抖組件，篩選殼的頂部設置有清洗組件。

3、優選的，篩抖組件包括電機，電機固定連接于安裝殼的一側，電機的輸出端固定連接有轉動桿，轉動桿的一端貫穿至篩選殼的內腔與篩選殼內腔的一側轉動連接，轉動桿的表面固定連接有第一傳動輪，第一傳動輪的內腔設置有傳動帶，傳動帶的內腔設置有第二傳動輪，第二傳動輪的內腔固定連接有傳動桿，傳動桿的一端貫穿至篩選殼的內腔與篩選殼內腔的一側轉動連接，傳動桿的另一端與安裝殼內腔的一側轉動連接，轉動桿與傳動桿的表面均固定連接有撥動塊，撥動塊的一側與篩板的底部接觸。

4、優選的，電機的表面固定連接有定位環，定位環的一端與安裝殼的一側固定連接。

5、優選的，傳動桿的表面轉動連接有軸承座，軸承座的一端與安裝殼內腔的一側固定連接。

6、優選的，清洗組件包括水泵，水泵固定連接于篩選殼的頂部，水泵的進水端連通有進水管，進水管的一端連通有存水箱，存水箱固定連接于篩選殼的一側，存水箱的頂部連通有注水管，水泵的出水端連通有出水管，出水管的一端貫穿至篩選殼的內腔，出水管的一端連通有噴環，噴環固定連接于篩選殼的內頂部。

7、優選的，篩選殼的一側設置有觀察窗，觀察窗的材質為玻璃。

8、優選的，安裝殼的兩側均固定連接有固定塊，固定塊的一側與篩選殼的一側固定連接。

9、與現有技術相比，本實用新型的有益效果如下：

10、本實用新型，首先將原料通過進料管倒入篩選殼內，再通過兩個篩板對原料大小進行篩選，此時通過篩抖組件對篩板進行抖動，將符合標準的原料抖至第二導流板的表面排出，而不符合標準的原料將停留在篩板表面，此時打開電磁閥，通過篩抖組件將篩板上不符合標準的原料抖出，當長時間使用篩板時，篩板的表面會堆積較多的雜質，如不及時清理會影響篩選效率，此時通過清洗組件對篩板的表面進行清理，從而減少生產線的停機時間、提高生產效率、保證產品質量。

技術特征：

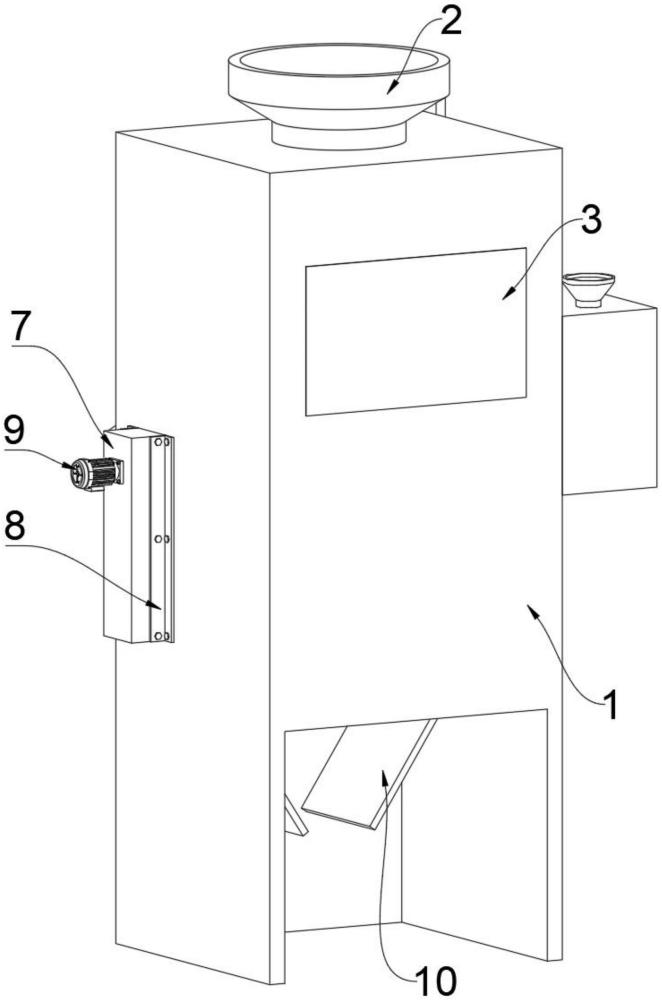

1.一種豬飼料原料篩選機，包括篩選殼(1)，其特征在于，還包括：

2.根據權利要求1所述的一種豬飼料原料篩選機，其特征在于：所述篩抖組件(9)包括電機(901)，所述電機(901)固定連接于安裝殼(7)的一側，所述電機(901)的輸出端固定連接有轉動桿(902)，所述轉動桿(902)的一端貫穿至篩選殼(1)的內腔與篩選殼(1)內腔的一側轉動連接，所述轉動桿(902)的表面固定連接有第一傳動輪(903)，所述第一傳動輪(903)的內腔設置有傳動帶(904)，所述傳動帶(904)的內腔設置有第二傳動輪(905)，所述第二傳動輪(905)的內腔固定連接有傳動桿(906)，所述傳動桿(906)的一端貫穿至篩選殼(1)的內腔與篩選殼(1)內腔的一側轉動連接，所述傳動桿(906)的另一端與安裝殼(7)內腔的一側轉動連接，所述轉動桿(902)與傳動桿(906)的表面均固定連接有撥動塊(907)，所述撥動塊(907)的一側與篩板(4)的底部接觸。

3.根據權利要求2所述的一種豬飼料原料篩選機，其特征在于：所述電機(901)的表面固定連接有定位環(908)，所述定位環(908)的一端與安裝殼(7)的一側固定連接。

4.根據權利要求2所述的一種豬飼料原料篩選機，其特征在于：所述傳動桿(906)的表面轉動連接有軸承座(909)，所述軸承座(909)的一端與安裝殼(7)內腔的一側固定連接。

5.根據權利要求1所述的一種豬飼料原料篩選機，其特征在于：所述清洗組件(11)包括水泵(1101)，所述水泵(1101)固定連接于篩選殼(1)的頂部，所述水泵(1101)的進水端連通有進水管(1102)，所述進水管(1102)的一端連通有存水箱(1103)，所述存水箱(1103)固定連接于篩選殼(1)的一側，所述存水箱(1103)的頂部連通有注水管(1104)，所述水泵(1101)的出水端連通有出水管(1105)，所述出水管(1105)的一端貫穿至篩選殼(1)的內腔，所述出水管(1105)的一端連通有噴環(1106)，所述噴環(1106)固定連接于篩選殼(1)的內頂部。

6.根據權利要求1所述的一種豬飼料原料篩選機，其特征在于：所述篩選殼(1)的一側設置有觀察窗(3)，所述觀察窗(3)的材質為玻璃。

7.根據權利要求1所述的一種豬飼料原料篩選機，其特征在于：所述安裝殼(7)的兩側均固定連接有固定塊(8)，所述固定塊(8)的一側與篩選殼(1)的一側固定連接。

技術總結
本技術涉及豬飼料技術領域，且公開了一種豬飼料原料篩選機，包括篩選殼，還包括：設置于篩選殼頂部的進料管，篩選殼的內腔呈對稱通過轉軸活動連接有兩個篩板，篩選殼的一側呈對稱設置有兩個電磁閥，篩選殼的一側呈對稱固定連接有兩個第一導流板，篩選殼的一側固定連接有安裝殼，篩選殼內腔的兩側均固定連接有第二導流板；設置于安裝殼的一側設置有篩抖組件；解決了傳統的原料篩選機無法自動對篩選機進行定期清理，隨著時間的推移，篩網或篩孔會因?yàn)殡s質的堆積而堵塞，導致篩選效率下降，還需人工定期停機清理篩網或篩孔，增加了工人的勞動強度，從而耗時耗力且影響生產效率的問題。

技術研發人員：章健,劉映嫻,劉芳,劉浩
受保護的技術使用者：廣州大臺農飼料有限公司
技術研發日：20240820
技術公布日：2025/4/28
