本技術涉及機電設備，特別是一種吊具。

背景技術：

1、機電設備一般指機械、電器及電氣自動化設備，包括公用工業、民用、公用工程中的各類設備，例如給排水、電氣、采暖、通風、消防、通信及自動化設備。為了完成施工，需要對機電設備進行安裝，而在安裝的過程中難免會對機電設備進行吊運。但是，由于機電設備的重量很大，而且在轉運的過程中對穩定性的要求非常高，因此，為了能夠提高吊裝機電設備時的穩定性，現有的吊具通常設計的非常復雜，工人在操作的過程中存在非常高的操作難度。因此，亟需一種吊具，可以簡化吊具的結構，降低吊裝時的操作難度。

技術實現思路

1、鑒于現有技術的以上問題，本申請提供一種吊具，可以簡化吊具的結構，降低吊裝時的操作難度。

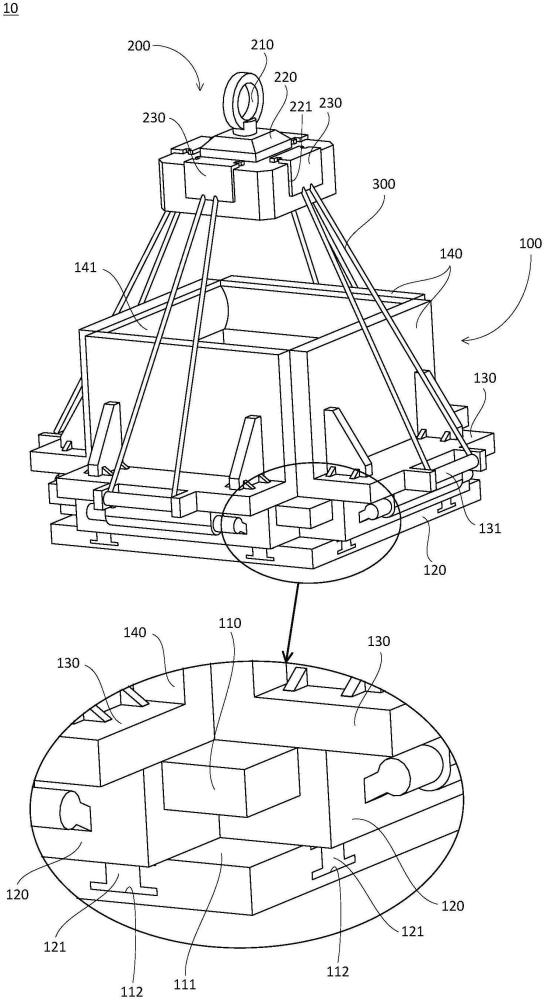

2、本申請提供一種吊具，包括：底座，所述底座的上表面用于安放目標設備，所述底座的側面設置有多個卡合槽，所述卡合槽的槽口朝向遠離所述底座的方向設置，所述卡合槽的槽口朝向與所述底座所處的平面平行；卡合座，所述卡合座沿所述卡合槽的槽口朝向與所述卡合槽插拔連接，所述卡合座設置有多個，與所述卡合槽一一對應；吊環，所述吊環位于所述底座中間的上方位置，通過吊繩與多個所述卡合座連接。

3、采用如上結構，由于吊環位于底座中間的上方位置，使得吊具在使用時吊繩朝向底座的中間位置傾斜，因此，吊環通過吊繩向插拔連接在卡合槽中的卡合座施加吊裝力時，會使吊裝力在底座所處平面上的分力朝向底座中間。由于卡合槽的槽口朝向遠離底座的方向設置，因此在吊裝時，吊裝力在驅動底座上升的同時，還會驅動卡合座朝向卡合槽移動，進而可以使卡合座與卡合槽的插拔連接更加穩固。由此，可以提高吊具的穩定性與牢固性。另外，由于卡合座可以與底座側面的卡合槽進行插拔連接，因此，在對目標設備(機電設備)進行吊裝時，可以先將目標設備安放在底座上，然后將卡合座插入卡合槽中，從而可以方便地通過吊環將底座及目標設備吊起。由此可以簡化吊具的結構，降低吊裝時的操作難度。

4、在一些實施例中，所述底座呈方形，在所述底座的四周各設置有一個所述卡合座。

5、采用如上結構，通過將底座設置成方形，在底座的四周各設置一個卡合座，從而可以在底座的四個方向上向底座提供吊裝力，從而可以提高吊裝時的穩定性。

6、在一些實施例中，所述卡合槽一側的側壁上設置有第一嵌合槽，所述第一嵌合槽為沿所述卡合槽的槽口朝向延伸，所述第一嵌合槽的端部在所述底座的側面形成有第一開口；所述卡合座在所述第一嵌合槽對應位置設置有嵌合部，所述嵌合部的形狀與所述第一嵌合槽相適配，可以由所述第一開口插入所述第一嵌合槽內。

7、采用如上結構，通過在卡合槽的側壁上設置第一嵌合槽，在卡合座上設置嵌合部，從而可以在卡合座與卡合槽進行插拔連接時，通過第一嵌合槽與嵌合部的連接，避免卡合座在卡合槽延伸方向上移動。由此，可以提高卡合座與卡合槽連接的穩定性。

8、在一些實施例中，沿所述卡合槽的槽口朝向看，所述第一嵌合槽呈工字形。

9、采用如上結構，通過使第一嵌合槽呈工字形，從而可以使嵌合部只能沿第一嵌合槽的延伸方向(卡合槽的槽口朝向)移動。由此，可以提高卡合座與卡合槽連接的穩定性。

10、在一些實施例中，所述卡合槽上設置有多個所述第一嵌合槽。

11、采用如上結構，通過在卡合槽上設置多個第一嵌合槽，從而可以在卡合槽的多個位置對卡合座進行限制，使卡合座只能沿第一嵌合槽的延伸方向(卡合槽的槽口朝向)移動，以提高卡合座與卡合槽連接的穩定性。

12、在一些實施例中，還包括：基板，所述基板的下表面與所述卡合座背向所述卡合槽一側表面鉸接，所述基板轉動到水平狀態時，所述基板的下表面與所述底座的上表面相貼；所述基板上設置有連接部，所述連接部與所述吊繩連接，所述連接部位于所述基板與所述卡合座鉸接位置遠離所述卡合槽一側。

13、采用如上結構，由于連接部位于基板與卡合座鉸接位置遠離所述卡合槽一側，從而可以在吊繩驅動連接部向上轉動時，可以驅動基板朝向底座一端向下轉動，使基板的下表面與底座的上表面相貼。由此，可以通過基板與卡合座對底座進行夾持，從而可以提高卡合座與基板與底座連接的牢固性。

14、在一些實施例中，還包括：護板，所述護板垂直設置在所述基板上，位于所述基板朝向所述底座一端位置。

15、采用如上結構，當基板的下表面與底座的上表面相貼時，可以使護板呈豎直狀態，從而可以由護板對底座上的目標設備進行保護。由此，可以提高吊裝目標設備的安全性與穩定性。

16、在一些實施例中，所述護板朝向所述底座中間一側表面設置有緩沖部，所述緩沖部由柔性材質制成。

17、采用如上結構，通過在護板上設置緩沖部，可以對底座上的目標設備與護板之間提供緩沖，避免護板與目標設備直接接觸可能出現的損壞。同時，通過設置緩沖部，還可以使底座上的目標設備更加穩固，從而可以提高吊裝目標設備的安全性與穩定性。

18、在一些實施例中，還包括：起吊座，所述吊環固定在所述起吊座的上表面；插塊，所述插塊與所述起吊座插拔連接，由上向下插接在所述起吊座上，所述吊繩與所述插塊固定連接。

19、采用如上結構，通過插塊與起吊座的插拔連接，可以實現吊繩與起吊座的可拆卸連接。由此，工人可以根據需要將插塊拔出，使吊繩與起吊座分離，從而可以方便工人將目標設備安放在底座上，或者由底座上移出。當需要吊裝時，工人在講插塊插接到起吊座上，以便通過吊繩對底座機目標設備進行吊裝。由此，可以提高吊具的靈活性，降低了操作難度，方便工人進行吊裝作業。

20、在一些實施例中，所述起吊座的側面設置有多個第二嵌合槽，多個所述第二嵌合槽與多個所述卡合座一一對應設置，所述第二嵌合槽沿豎直方向延伸，所述第二嵌合槽的上端在所述起吊座的上表面形成有第二開口；所述插塊的形狀與所述第二嵌合槽相適配，所述插塊由所述第二開口插入所述第二嵌合槽內，所述插塊設置有多個，與所述第二嵌合槽一一對應設置，所述插塊通過吊繩分別與對應的卡合座連接。

21、采用如上結構，通過設置多個插塊與起吊座插拔連接，使插塊通過吊繩分別與對應的卡合座啊連接，從而可以進一步提高吊具的靈活性，降低操作難度，方便工人進行吊裝作業。

22、本實用新型的這些和其它方面在以下(多個)實施例的描述中會更加簡明易懂。

技術特征：

1.一種吊具，其特征在于，包括：

2.根據權利要求1所述的吊具，其特征在于，所述底座呈方形，在所述底座的四周各設置有一個所述卡合座。

3.根據權利要求1所述的吊具，其特征在于，所述卡合槽一側的側壁上設置有第一嵌合槽，所述第一嵌合槽為沿所述卡合槽的槽口朝向延伸，所述第一嵌合槽的端部在所述底座的側面形成有第一開口；所述卡合座在所述第一嵌合槽對應位置設置有嵌合部，所述嵌合部的形狀與所述第一嵌合槽相適配，可以由所述第一開口插入所述第一嵌合槽內。

4.根據權利要求3所述的吊具，其特征在于，沿所述卡合槽的槽口朝向看，所述第一嵌合槽呈工字形。

5.根據權利要求4所述的吊具，其特征在于，所述卡合槽上設置有多個所述第一嵌合槽。

6.根據權利要求1-5中任一項所述的吊具，其特征在于，還包括：

7.根據權利要求6所述的吊具，其特征在于，還包括：

8.根據權利要求7所述的吊具，其特征在于，所述護板朝向所述底座中間一側表面設置有緩沖部，所述緩沖部由柔性材質制成。

9.根據權利要求1-5中任一項所述的吊具，其特征在于，還包括：

10.根據權利要求9所述的吊具，其特征在于，所述起吊座的側面設置有多個第二嵌合槽，多個所述第二嵌合槽與多個所述卡合座一一對應設置，所述第二嵌合槽沿豎直方向延伸，所述第二嵌合槽的上端在所述起吊座的上表面形成有第二開口；所述插塊的形狀與所述第二嵌合槽相適配，所述插塊由所述第二開口插入所述第二嵌合槽內，所述插塊設置有多個，與所述第二嵌合槽一一對應設置，所述插塊通過吊繩分別與對應的卡合座連接。

技術總結
一種吊具，包括：底座，所述底座的上表面用于安放目標設備，所述底座的側面設置有多個卡合槽，所述卡合槽的槽口朝向遠離所述底座的方向設置，所述卡合槽的槽口朝向與所述底座所處的平面平行；卡合座，所述卡合座沿所述卡合槽的槽口朝向與所述卡合槽插拔連接，所述卡合座設置有多個，與所述卡合槽一一對應；吊環，所述吊環位于所述底座中間的上方位置，通過吊繩與多個所述卡合座連接。由于卡合座可以與底座側面的卡合槽進行插拔連接，因此，在對目標設備(機電設備)進行吊裝時，可以先將目標設備安放在底座上，然后將卡合座插入卡合槽中，從而可以方便地通過吊環將底座及目標設備吊起。由此可以簡化吊具的結構，降低吊裝時的操作難度。

技術研發人員：苗君厚,呂強,劉金全,王志勇,喬文亮
受保護的技術使用者：北京國電高科科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
