本發明屬于環保設備技術相關領域，更具體的是一種電暈模塊及其濕法電除塵器。

背景技術：

1、濕法電除塵器的工作原理與干式電除塵器相似，都包括荷電、收集和清灰三個階段。具體過程為：金屬放電線在直流高壓的作用下，將其周圍氣體電離，使粉塵或霧滴粒子表面荷電，荷電粒子在電場力的作用下向收塵極運動，并沉積在收塵極上，之后，水流從集塵板頂端流下，將板上捕獲的粉塵沖刷到灰斗中隨水排出。

2、公告號為cn220634786u的專利文件記載了一種新型的多級濕法電除塵器，它包括出氣管口、主殼體、進風管口、一級水浴箱、排污管、二級水浴箱、除塵電場、水位控制機構，出氣管口設置在主殼體的上方，主殼體的底部設有二級水浴箱與一級水浴箱，且主殼體的內部設有除塵電場，二級水浴箱與一級水浴箱的下端均設有排污管，且二級水浴箱的側邊設有水位控制機構，一級水浴箱的上方安裝有進風管口；多級濕法電除塵器采用多級水浴除塵，并配合上電場進行除塵，其除塵效果更好，運行更為穩定，且本多級濕法電除塵器的結構緊湊，其占地面積較小。

3、上述設備在使用時存在一定的不足，傳統的濕法電除塵器采用板狀結構結構的收塵極進行除塵操作，傳統濕法電除塵器利用設備運行產生的水膜、噴淋結構或振搗發方式對其收塵極結構進行清理，而濕法電除塵器內部設置多組收塵極結構，需要定期清理來保證收塵極的使用效果，而板狀結構的收塵極不利于清理操作，常規清理結構容易出現殘留現象，降低了濕法電除塵器的自清潔效果。

技術實現思路

1、本發明的目的在于提供一種電暈模塊及其濕法電除塵器，可以解決現有的問題。

2、本發明解決的問題是：

3、傳統的濕法電除塵器采用板狀結構結構的收塵極進行除塵操作，傳統濕法電除塵器利用設備運行產生的水膜、噴淋結構或振搗發方式對其收塵極結構進行清理，而濕法電除塵器內部設置多組收塵極結構，需要定期清理來保證收塵極的使用效果，而板狀結構的收塵極不利于清理操作，常規清理結構容易出現殘留現象，降低了濕法電除塵器的自清潔效果。

4、本發明的目的可以通過以下技術方案實現：

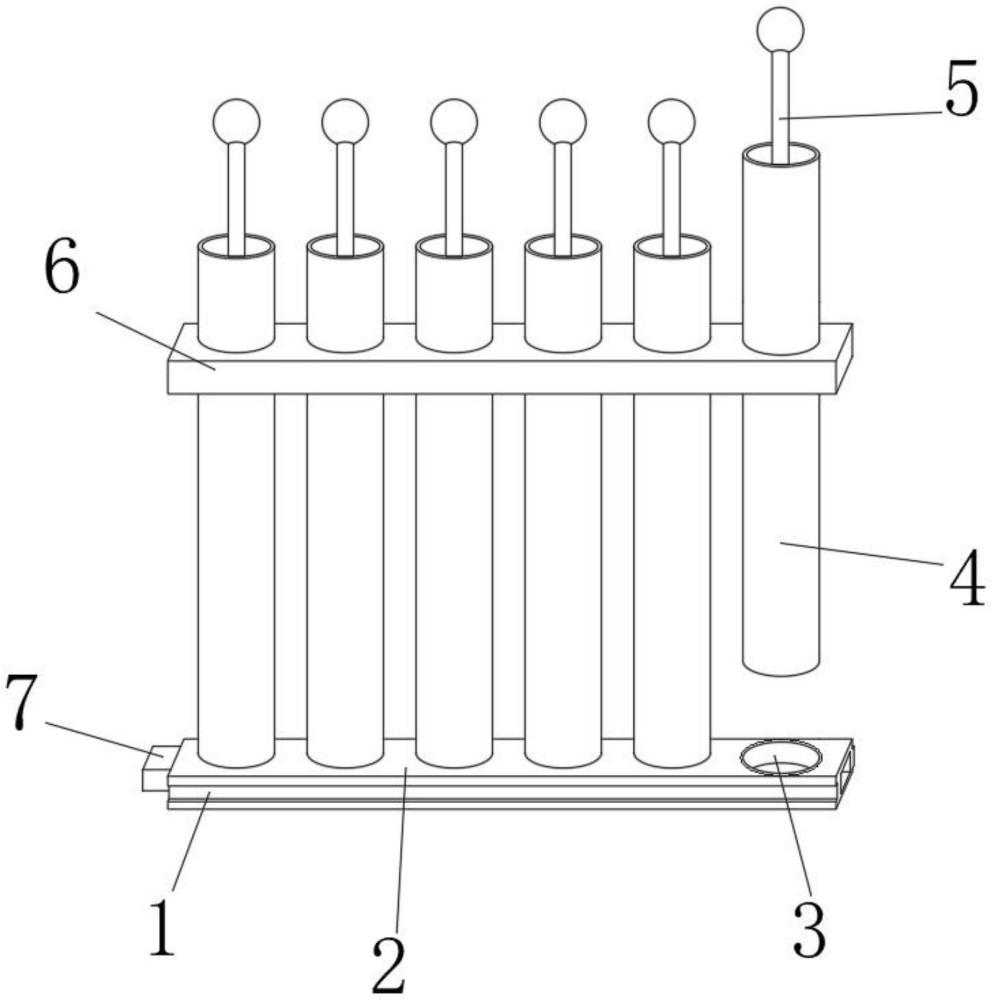

5、一種電暈模塊及其濕法電除塵器，包括固定底座、陽極管和陰極線，陽極管和陰極線的數量均為若干組，所述陰極線設置在陽極管的內側中部位置，所述固定底座固定安裝在陽極管的底部，若干組陽極管之間通過固定框銜接固定，所述固定框固定套接在陽極管的外側，所述固定底座的外表面固定設置有若干組配合陽極管使用過的圓形通孔，圓形通孔的橫截面為圓臺狀結構，所述固定底座的側邊外表面設置有拼接槽，且固定底座的一端設置有對接卡頭。

6、一種濕法電除塵器，包括箱體外殼和集液斗，所述集液斗固定安裝在箱體外殼的下端中部位置，所述箱體外殼的內部固定安裝有若干組陽極管，陽極管的內側中部設置有陰極線，若干組陽極管的下端通過固定底座銜接固定，所述箱體外殼的內部位于固定底座的下方設置有組合架，所述箱體外殼和組合架之間拼接固定，所述集液斗的內部固定安裝有過濾器，箱體外殼的一側安裝有控制器，利用過濾器可以對濕法電除塵器使用時產生的含塵液體進行過濾處理，而組合架可以用來安裝清理結構，在濕法電除塵器維護操作時，將清料環安裝在箱體外殼的內部，方便其對陽極管的內部進行物理清理。

7、作為本發明的進一步技術方案，所述箱體外殼的內部位于陽極管的上方設置有噴淋架，所述箱體外殼的上端固定安裝有排氣嘴，所述箱體外殼的一側下部位置固定安裝有進氣嘴，利用進氣嘴將廢氣導入到箱體外殼的內部，當陽極管和陰極線通電后，使得陽極管和陰極線之間形成電場，在電場的作用下，周圍的氣體發生電離，產生大量的電子和正負離子，當含塵煙氣及水霧進入電場后，粉塵顆粒在電子和離子的作用下迅速荷電，荷電后的粉塵顆粒在電場力的作用下，迅速趨向與其極性相反的電極，同時煙氣中的水霧也會荷電，并與粉塵顆粒一起被收集，使得水霧和粉塵顆粒附著在陽極管的內壁，沉積在陽極管內壁的水霧會形成一層水膜，這層水膜有助于保持陽極板的清凈，使用過程中部分粉塵會伴隨陽極管內壁的水膜向下流淌，完成其自清潔操作，維護操作時，可以利用噴淋架對陽極管進行噴淋沖刷，使得陽極管保持良好的使用狀態。

8、作為本發明的進一步技術方案，所述過濾器包括限位架和調節框，所述調節框活動安裝在限位架的內側，所述限位架固定安裝在集液斗的內側，所述調節框的內部固定安裝有兩組過濾墊，利用過濾墊可以對濕法電除塵器排放的含塵積液進行過濾，而調節框的設置可以在限位架的內側任意移動兩組過濾墊，從而調整過濾墊的使用位置，使得過濾器可以對向集液斗排放的含塵積液進行穩定過濾。

9、作為本發明的進一步技術方案，所述限位架的上端外表面固定安裝有兩組配合過濾墊使用的吸塵器，所述限位架的兩側中部均設有用來配合調節框使用的驅動器，利用吸塵器設置，可以在過濾墊穿過吸塵器的下部時，對過濾墊進行吸塵清理，從而清除過濾墊內的積塵，令過濾墊可以連續使用。

10、作為本發明的進一步技術方案，所述驅動器包括轉桿、驅動輪和電動機，所述轉桿活動安裝在電動機下方，所述轉桿和電動機之間通過齒輪驅動，所述驅動輪固定安裝在轉桿的一端外表面，所述調節框的底部設置有配合驅動輪使用的齒槽，使用者通過啟動電動機，使得電動機利用齒輪驅動轉桿，令轉桿帶動驅動輪旋轉，驅動輪通過齒槽驅動調節框，從而使得調節框帶動過濾墊平移。

11、作為本發明的進一步技術方案，所述組合架的內側活動安裝有移動框，移動框的內側活動安裝有移動滑塊，所述組合架和移動框之間以及移動框和移動滑塊之間均通過直線電機驅動，利用直線電機驅動移動框移動框，使得移動框可以在組合架的內側平移，利用另一組直線電機驅動移動滑塊，使得移動滑塊可以在移動框的內側平移，從而完成對清料環的雙向位置調節，使得清料環可以移動至任意一根陽極管的下方。

12、作為本發明的進一步技術方案，所述移動滑塊的下端中部固定安裝有氣缸體，且氣缸體的內部為雙腔體結構，所述氣缸體的一端活動套接有兩組升降頂桿，利用氣缸體驅動升降頂桿，使得升降頂桿可以帶動清料環上下移動，從而完成對陽極管內壁的清理操作。

13、作為本發明的進一步技術方案，兩組升降頂桿的上端固定安裝有清料環，兩組升降頂桿之間呈對稱設置，所述清料環的整體為圓環狀結構，且清料環的外表面設有環形毛刷，因為陽極管的中部設置有陰極線，兩組升降頂桿的設置可以避開陰極線，同時令陰極線穿過清料環，完成對陽極管的清理操作。

14、作為本發明的進一步技術方案，所述箱體外殼的一側外表面設置有配合組合架使用的蓋板，所述箱體外殼和組合架之間通過卡槽拼接固定，開啟蓋板后，可以利用卡槽結構完成對箱體外殼和組合架之間的拼接固定，濕法電除塵器維護完畢后，可以將組合架取出，令濕法電除塵器正常使用。

15、本發明的有益效果：

16、1、通過設置陽極管和固定底座，在該電暈模塊及其濕法電除塵器使用時，可以提升清料環的使用效果；

17、相較于傳統的非柱狀結構的收塵極，采用柱狀結構設計的陽極管，使得清料環上下移動時可以配合配合環形毛刷貼合陽極管的內壁，更好的完成清理操作，同時可以配合圓臺狀結構的圓形通孔，使得清料環在上移時，可以避免其出現錯位現象，令清料環可以穿過圓形通孔插入至陽極管的內壁，提升清料環使用時的穩定性

18、2、通過設置清料環和移動框，在該電暈模塊及其濕法電除塵器使用時，令其具有升降式內壁清理結構，可以對其收塵結構進行自清潔操作，提升濕法電除塵器的使用效果；

19、操作時，利用進氣嘴將廢氣導入至箱體外殼的內部，當陽極管和陰極線通電后，使得陽極管和陰極線之間形成電場，陽極管相當于收塵極，在電場的作用下，周圍的氣體發生電離，產生大量的電子和正負離子，當含塵煙氣及水霧進入電場后，粉塵顆粒在電子和離子的作用下迅速荷電，荷電后的粉塵顆粒在電場力的作用下，迅速趨向與其極性相反的電極，同時煙氣中的水霧也會荷電，并與粉塵顆粒一起被收集，使得水霧和粉塵顆粒附著在陽極管的內壁；

20、使用一段時間后，陽極管的內壁會出現積塵現象，此時關閉濕法電除塵器，開啟蓋板后，可以利用卡槽結構完成對箱體外殼和組合架之間的拼接固定，將組合架安裝在陽極管的下方，利用直線電機驅動移動框移動框，使得移動框可以在組合架的內側平移，利用另一組直線電機驅動移動滑塊，使得移動滑塊可以在移動框的內側平移，從而完成對清料環的雙向位置調節，使得清料環可以移動至任意一根陽極管的下方，通過控制器根據陽極管數量及位置進行編程，令清料環依次移動至所有陽極管的下方，因為陽極管的中部設置有陰極線，兩組升降頂桿的設置可以避開陰極線，同時令陰極線穿過清料環，完成對陽極管的清理操作，利用氣缸體驅動升降頂桿，使得升降頂桿可以帶動清料環上下移動，從而完成對陽極管內壁的清理操作，清料操作時可以配合噴淋架使用，通過水體對積塵進行沖刷操作，提升陽極管的清理效果。

21、3、通過設置過濾器，在該電暈模塊及其濕法電除塵器使用時，優化對清料環和噴淋架的使用，令其具有含塵液體過濾結構，可以去除液體中的粉塵，降低設備使用成本；

22、使用時，當陽極管和陰極線通電后，在氣體穿過陽極管時可以利用靜電力吸附液體和粉塵，使得水霧和粉塵顆粒附著在陽極管的內壁，沉積在陽極管內壁的水霧會形成一層水膜，這層水膜有助于保持陽極板的清凈，使用過程中部分粉塵會伴隨陽極管內壁的水膜向下流淌，流淌的水體混合有大量粉塵，利用過濾墊可以對濕法電除塵器排放的含塵積液進行過濾，而調節框的設置可以在限位架的內側任意移動兩組過濾墊，從而調整過濾墊的使用位置，令兩組濾墊交替使用，使得過濾器可以對向集液斗排放的含塵積液進行穩定過濾，利用吸塵器設置，可以在過濾墊穿過吸塵器的下部時，對過濾墊進行吸塵清理，從而清除過濾墊內的積塵，令過濾墊可以連續使用，同時可以對清料環和噴淋架使用時排放的污水進行過濾處理。
