本發明涉及中硼硅玻璃瓶生產設備，具體涉及一種中硼硅玻璃瓶生產用的檢測分選裝置，尤其涉及中硼硅玻璃瓶生產過程中對玻璃瓶進行高效檢測和準確分選的相關技術。

背景技術：

1、傳統的中硼硅玻璃瓶檢測分選方式存在諸多局限性。在高度調節方面，以往的檢測設備難以靈活適應不同尺寸玻璃瓶的拍攝與檢測需求。對于不同高度的玻璃瓶，往往需要人工手動調整檢測設備的位置，操作繁瑣且效率低下，嚴重影響了生產節奏。

2、在成像視角拓展上，過去常依賴多個高分辨率成像單元來實現多角度成像，不僅增加了設備成本，而且設備的安裝與調試也較為復雜，同時，多個成像單元之間的協同工作也容易出現問題，導致檢測效率無法達到預期。

3、補光方面，傳統的補光裝置難以根據不同的檢測需求靈活調節補光照射角度，而玻璃瓶表面材質特殊，普通補光容易產生反光和光斑，影響成像清晰度，進而降低檢測精度。

4、設備的移動與穩定性也是一大難題。早期的檢測分選裝置在移動過程中極為不便，且在定位后難以保證穩定，容易受到玻璃瓶輸送單元工作時振動等因素的干擾，使得檢測結果不準確，而且，傳統設備在維護和檢修方面也存在很大困難，一旦出現故障，維修時間長，嚴重影響生產進度。

5、隨著中硼硅玻璃瓶市場需求的不斷增長以及對產品質量要求的日益提高，開發一種高效、靈活、穩定且易于維護的檢測分選裝置迫在眉睫。這不僅有助于提高生產效率，降低生產成本，還能極大提升產品質量，增強企業在市場中的競爭力。

技術實現思路

1、本發明的目的是為了解決現有技術的缺點，而提出的一種中硼硅玻璃瓶生產用的檢測分選裝置。

2、本發明的上述技術目的是通過以下技術方案得以實現的：一種中硼硅玻璃瓶生產用的檢測分選裝置，包括殼體、支撐移動組件、安裝板、調節組件一、電缸、升降板、高分辨率成像單元、補光燈、調節組件二、兩個平面反光鏡、兩個安裝盒和調節組件三；

3、所述殼體的底部呈開口設置，所述支撐移動組件設置在殼體的兩側內壁上并延伸至殼體下方，所述殼體的頂部開設有矩形口，所述矩形口的兩側內壁上均轉動安裝有轉軸，所述安裝板固定安裝在兩個轉軸相互靠近的一端并與矩形口相適配，所述調節組件一設置在矩形口內并與其中一個轉軸相連接，所述電缸固定安裝在安裝板上，所述升降板固定安裝在電缸的工作端，所述高分辨率成像單元固定安裝在升降板的底側；

4、所述殼體的前后兩側內壁上轉動安裝有多個安裝柱，多個安裝柱上均開設有安裝槽，多個補光燈分別固定安裝在對應的安裝槽內，所述調節組件二設置在殼體的前側并與多個安裝柱相連接；

5、所述殼體的前后兩側內壁上轉動安裝有兩個支撐軸，兩個安裝盒分別固定安裝在對應的支撐軸上并基于高分辨率成像單元為中心呈對稱狀設置，兩個平面反光鏡分別卡接安裝在對應的安裝盒內，所述調節組件三設置在殼體的前側并與兩個支撐軸相連接。

6、優選的，所述調節組件一包括電機一、蝸桿和蝸輪，殼體的頂部固定安裝有電機一，電機一的輸出軸上軸向固定連接有蝸桿，靠近電機一的轉軸上固定套設有蝸輪，蝸桿與蝸輪相嚙合。

7、優選的，所述調節組件二包括多個電機二，殼體的前側固定安裝有多個電機二，多個電機二的輸出軸均延伸至殼體內并分別與對應的安裝柱軸向固定連接。

8、優選的，所述調節組件三包括電機三、驅動齒輪、雙面齒板和兩個從動齒輪，殼體的后側固定安裝有電機三，電機三的輸出軸上固定套設有驅動齒輪，兩個支撐軸均延伸至殼體后側并分別固定套設有從動齒輪，殼體的后側滑動安裝有雙面齒板，驅動齒輪和兩個從動齒輪均與雙面齒板相嚙合，且兩個從動齒輪分別位于雙面齒板的兩側。

9、優選的，所述殼體的后側固定安裝有兩個導向塊，雙面齒板與兩個導向塊滑動連接，雙面齒板的兩端均固定安裝有限位塊，兩個限位塊均與殼體的后側滑動接觸。

10、優選的，所述支撐移動組件包括四個移動輪、四個限位螺栓和多個限位孔，殼體的兩側內壁靠下位置均轉動安裝有兩個移動輪，殼體的兩側均螺紋安裝有兩個限位螺栓，多個移動輪靠近殼體內側壁的一側均開設有多個限位孔，四個限位螺栓靠近移動輪的一端分別插接在對應的限位孔內。

11、優選的，所述殼體的兩側內壁上均開設有檢修口，兩個檢修口內均滑動安裝有延伸至殼體前側的封板，且兩個封板的前側均固定安裝有拉手。

12、優選的，所述升降板的頂側固定安裝有兩個導向桿，兩個導向桿均與安裝板滑動連接。

13、優選的，所述平面反光鏡的頂側延伸至安裝盒上方并固定安裝有與安裝盒頂側活動抵接的擋條，且擋條的頂側固定安裝有提手。

14、優選的，所述電機二和電機三均采用伺服電機。

15、本發明的有益效果是：

16、通過設置的殼體、支撐移動組件、安裝板、調節組件一、電缸、升降板、高分辨率成像單元、補光燈、調節組件二、兩個平面反光鏡、兩個安裝盒和調節組件三相互配合，能夠根據需要對高分辨率成像單元的高度進行調節，從而能夠很好的適應不同尺寸的玻璃瓶拍攝和檢測操作，同時能夠?qū)崿F(xiàn)對兩個平面反光鏡的傾角進行同步反向調節，從而能夠根據需要很好調節并拓寬高分辨率成像單元的視角，有效提高了檢測效率，無需設置多個高分辨率成像單元即可實現多角度成像，從而能夠有效的降低投入成本，且能夠根據需要調節補光燈的補光照射角度，還便于對該裝置進行移動和限位，使得該裝置具有較好的使用靈活性，另外還能夠避免受到玻璃瓶輸送單元工作時振動等情況的影響，大大提升了該裝置的功能性和實用性。

技術特征：

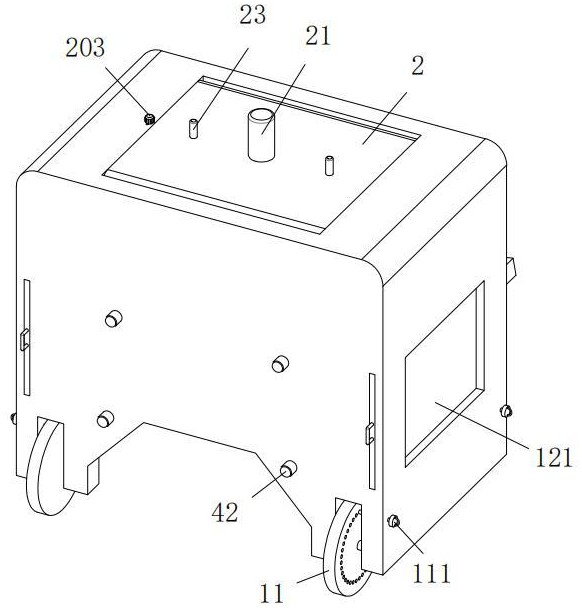

1.一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于，包括殼體(1)、支撐移動組件、安裝板(2)、調節組件一、電缸(21)、升降板(22)、高分辨率成像單元(3)、補光燈(4)、調節組件二、兩個平面反光鏡(5)、兩個安裝盒(51)和調節組件三；

2.根據權利要求1所述的一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于：所述調節組件一包括電機一(203)、蝸桿(204)和蝸輪(202)，殼體(1)的頂部固定安裝有電機一(203)，電機一(203)的輸出軸上軸向固定連接有蝸桿(204)，靠近電機一(203)的轉軸(201)上固定套設有蝸輪(202)，蝸桿(204)與蝸輪(202)相嚙合。

3.根據權利要求1所述的一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于：所述調節組件二包括多個電機二(42)，殼體(1)的前側固定安裝有多個電機二(42)，多個電機二(42)的輸出軸均延伸至殼體(1)內并分別與對應的安裝柱(41)軸向固定連接。

4.根據權利要求1所述的一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于：所述調節組件三包括電機三(6)、驅動齒輪(61)、雙面齒板(63)和兩個從動齒輪(62)，殼體(1)的后側固定安裝有電機三(6)，電機三(6)的輸出軸上固定套設有驅動齒輪(61)，兩個支撐軸(52)均延伸至殼體(1)后側并分別固定套設有從動齒輪(62)，殼體(1)的后側滑動安裝有雙面齒板(63)，驅動齒輪(61)和兩個從動齒輪(62)均與雙面齒板(63)相嚙合，且兩個從動齒輪(62)分別位于雙面齒板(63)的兩側。

5.根據權利要求4所述的一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于：所述殼體(1)的后側固定安裝有兩個導向塊(632)，雙面齒板(63)與兩個導向塊(632)滑動連接，雙面齒板(63)的兩端均固定安裝有限位塊(631)，兩個限位塊(631)均與殼體(1)的后側滑動接觸。

6.根據權利要求1所述的一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于：所述支撐移動組件包括四個移動輪(11)、四個限位螺栓(111)和多個限位孔，殼體(1)的兩側內壁靠下位置均轉動安裝有兩個移動輪(11)，殼體(1)的兩側均螺紋安裝有兩個限位螺栓(111)，多個移動輪(11)靠近殼體(1)內側壁的一側均開設有多個限位孔，四個限位螺栓(111)靠近移動輪(11)的一端分別插接在對應的限位孔內。

7.根據權利要求1所述的一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于：所述殼體(1)的兩側內壁上均開設有檢修口(12)，兩個檢修口(12)內均滑動安裝有延伸至殼體(1)前側的封板(121)，且兩個封板(121)的前側均固定安裝有拉手。

8.根據權利要求1所述的一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于：所述升降板(22)的頂側固定安裝有兩個導向桿(23)，兩個導向桿(23)均與安裝板(2)滑動連接。

9.根據權利要求1所述的一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于：所述平面反光鏡(5)的頂側延伸至安裝盒(51)上方并固定安裝有與安裝盒(51)頂側活動抵接的擋條，且擋條的頂側固定安裝有提手。

10.根據權利要求3和4中任一項所述的一種中硼硅玻璃瓶生產用的檢測分選裝置，其特征在于：所述電機二(42)和電機三(6)均采用伺服電機。

技術總結
本發明屬于中硼硅玻璃瓶生產設備技術領域，尤其為一種中硼硅玻璃瓶生產用的檢測分選裝置，包括殼體、支撐移動組件、安裝板、調節組件一、電缸、升降板、高分辨率成像單元、補光燈、調節組件二、兩個平面反光鏡、兩個安裝盒和調節組件三；所述殼體的底部呈開口設置，所述支撐移動組件設置在殼體的兩側內壁上并延伸至殼體下方。本發明設計合理，操作簡便，不僅具有較好的使用靈活性，同時能夠很好的適應不同尺寸的玻璃瓶檢測分選作業，且能夠通過單個高分辨率成像單元實現多角度同步檢測作業并可根據實際需要調節成像檢測范圍，以適應不同檢測需求，從而能夠?qū)崿F(xiàn)中硼硅玻璃瓶的高效精準檢測分選。

技術研發人員：王嘯,劉培訓,張鐵柱,馬爽
受保護的技術使用者：山東國泰民安玻璃科技有限公司
技術研發日：
技術公布日：2025/4/28
