本發明涉及辣椒加工生產的原料分選，尤其是涉及一種用于辣椒加工生產的原料分選機。

背景技術：

1、紅辣椒作為口紅中紅色素的主要原料，紅色素的純度對口紅的品質有著極大的影響。隨著口紅消費市場的急劇增長，女性對口紅的品質也產生了更高的要求。因而對辣椒進行嚴格的顏色識別篩選成為必不可少的一道工序。

2、公開號為cn110420886b的中國發明公開了一種辣椒防堆積智能識別分選裝置，包括機架，機架前端設置有上料斗，上料斗的出料口下方設置有振動篩，振動篩的上表面為斜面，振動篩的后端最低處承接有分隔傳送帶組件，分隔傳送帶組件的后段上方設置有彩色ccd相機，分隔傳送帶組件的后端下方設置有向后方延伸的翻料板，翻料板連接有轉動驅動機構，所述分隔傳送帶組件下方設置有導流料斗，導流料斗的后端與翻料板的前端相承接；所述機架前端設置有與振動篩寬度一致的橫桿，橫桿為空心結構且位于上料斗出料口前端的正下方或前下方，橫桿朝向振動篩的一側沿其軸向間隔設置有噴水口，通過設置振動篩和帶有噴水口的橫桿，使得辣椒進入分隔傳送帶之前，先經過振動篩，同時使橫桿上的噴水口噴射水流，辣椒從上料斗的出料口處就開始被分散，此時分散是利用振動篩的振動和噴水口處水流的沖刷潤滑，既避免了辣椒密實的堆積在上料斗出料口處，又能使成堆的辣椒均勻分布在振動篩上進而均勻地進入分隔傳送帶組件上,該種辣椒防堆積智能識別分選裝置通過彩色ccd相機可對分割傳送帶組件上的辣椒的顏色進行檢測，由于辣椒不能在分割傳送帶組件上翻動，只能對辣椒表面一部分位置顏色進行檢測，因此降低了檢測結果的準確性和可靠性。

技術實現思路

1、本發明的目的在于克服上述技術不足，提出一種用于辣椒加工生產的原料分選機，解決現有技術中分選裝置只能對辣椒表面一部分位置顏色進行檢測，因此降低了檢測結果的準確性和可靠性的技術問題。

2、為達到上述技術目的，本發明的技術方案提供一種用于辣椒加工生產的原料分選機，包括分選機構，分選機構包括轉盤和用于驅動轉盤轉動的驅動裝置連接，轉盤頂部邊緣均勻設有若干個用于放置辣椒的分區，轉盤上方且沿著轉盤的轉動方向依設有外觀檢測裝置、不合格品下料組件和合格品下料組件，當轉盤轉動至某一個分區位于外觀檢測裝置下方時，外觀檢測裝置可對對應分區內辣椒表面的顏色進行檢測，不合格品下料組件可將檢測不合格的辣椒從對應的分區內推下，合格品下料組件可將檢測合格的辣椒從轉盤上推下收集，以挑選出檢測合格的辣椒，分選機構還包括用于驅動每個分區內的辣椒轉動的驅動組件，當某一個分區位于外觀檢測裝置下方時，驅動組件可驅動對應分區上的辣椒轉動，以使外觀檢測裝置能對辣椒表面各個位置的顏色進行檢測。

3、進一步，驅動組件包括設在每個分區內的滾筒組，每個滾筒組均包括轉動安裝在分區內的兩個滾筒，滾筒一端與齒輪連接，驅動組件還包括弧形齒條，弧形齒條設在外觀檢測裝置下方，當某個分區轉動至外觀檢測裝置下方時，對應分區內的滾筒連接的齒輪與弧形齒條嚙合。

4、進一步，滾筒的中心軸與轉盤的直徑在同一條直線上。

5、進一步，兩個滾筒靠近轉盤中心的一端的距離小于兩個滾筒遠離轉盤中心的一端的距離。

6、進一步，相鄰兩個分區之間通過隔塊分隔開。

7、進一步，轉盤上方安裝有內擋圈和外擋圈，轉盤頂部的分區設在內擋圈與外擋圈之間。

8、進一步，分選機還包括用于將辣椒輸送至分選機構的送料機構。

9、進一步，送料機構包括輸送帶，轉盤設在輸送帶的輸出端。

10、進一步，輸送帶表面均勻設有若干根隔條。

11、進一步，輸送帶頂部兩側均設有擋板。

12、本發明的有益效果包括：

13、1、本發明提供了一種用于辣椒加工生產的原料分選機，通過驅動裝置可驅動轉盤轉動，當驅動裝置轉動至某一個分區位于外觀檢測裝置下方時，通過外觀檢測裝置可對對應分區內辣椒表面的顏色進行檢測，同時通過驅動組件可驅動該分區內的辣椒轉動，以使外觀檢測裝置能對辣椒表面各個位置的顏色進行檢測，從而可提高檢測結果的準確性和可靠性；

14、2、本發明提供了一種驅動組件，當某個分區轉動至外觀檢測裝置下方時，對應分區內的滾筒連接的齒輪與弧形齒條嚙合，并在轉盤轉動時齒輪轉動，齒輪可帶動滾筒轉動，從而可使兩個滾筒之間放置的辣椒轉動，無需其他的動力裝置，結構簡單，設計合理，可降低分選機制造成本。

技術特征：

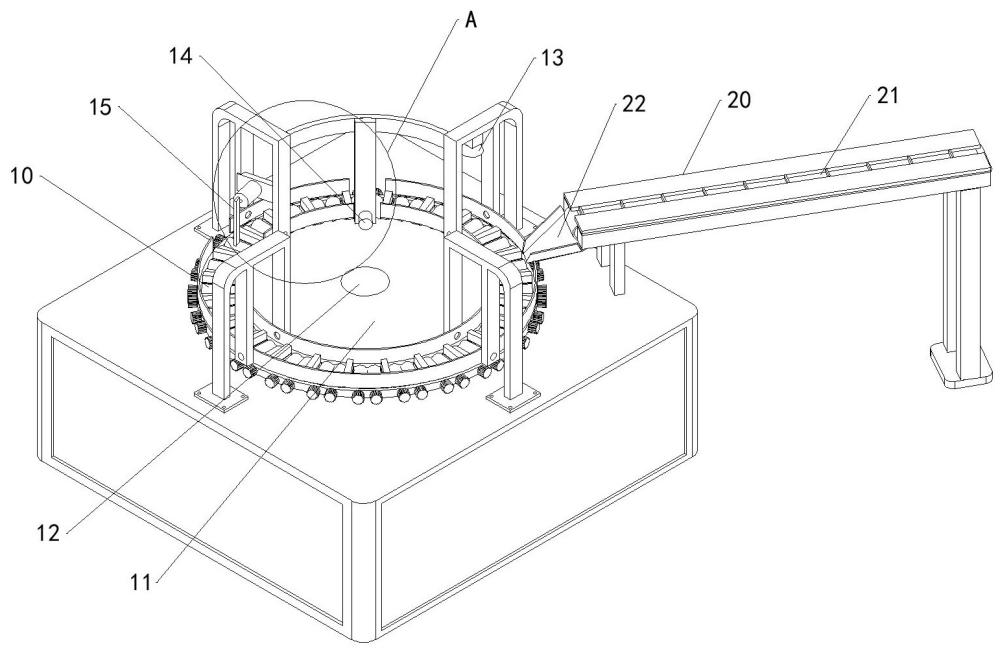

1.一種用于辣椒加工生產的原料分選機，其特征在于，包括分選機構（10），所述分選機構（10）包括轉盤（11）和用于驅動轉盤（11）轉動的驅動裝置（12）連接，所述轉盤（11）頂部邊緣均勻設有若干個用于放置辣椒的分區，所述轉盤（11）上方且沿著轉盤（11）的轉動方向依設有外觀檢測裝置（13）、不合格品下料組件（14）和合格品下料組件（15），當所述轉盤（11）轉動至某一個分區位于外觀檢測裝置（13）下方時，所述外觀檢測裝置（13）可對對應分區內辣椒表面的顏色進行檢測，所述不合格品下料組件（14）可將檢測不合格的辣椒從對應的分區內推下，所述合格品下料組件（15）可將檢測合格的辣椒從轉盤（11）上推下收集，以挑選出檢測合格的辣椒，所述分選機構（1）還包括用于驅動每個分區內的辣椒轉動的驅動組件（16），當某一個所述分區位于外觀檢測裝置（13）下方時，所述驅動組件（16）可驅動對應分區上的辣椒轉動，以使所述外觀檢測裝置（13）能對辣椒表面各個位置的顏色進行檢測。

2.根據權利要求1所述的用于辣椒加工生產的原料分選機，其特征在于，所述驅動組件（16）包括設在每個分區內的滾筒組，每個滾筒組均包括轉動安裝在分區內的兩個滾筒（161），所述滾筒（161）一端與齒輪（162）連接，所述驅動組件（16）還包括弧形齒條（163），所述弧形齒條（163）設在外觀檢測裝置（13）下方，當某個所述分區轉動至外觀檢測裝置（13）下方時，對應所述分區內的滾筒（161）連接的齒輪（162）與弧形齒條（163）嚙合。

3.根據權利要求2所述的用于辣椒加工生產的原料分選機，其特征在于，所述滾筒（161）的中心軸與轉盤（11）的直徑在同一條直線上。

4.根據權利要求3所述的用于辣椒加工生產的原料分選機，其特征在于，兩個滾筒（161）靠近轉盤（11）中心的一端的距離小于兩個滾筒（161）遠離轉盤（11）中心的一端的距離。

5.根據權利要求1所述的用于辣椒加工生產的原料分選機，其特征在于，相鄰兩個所述分區之間通過隔塊（111）分隔開。

6.根據權利要求1所述的用于辣椒加工生產的原料分選機，其特征在于，所述轉盤（11）上方安裝有內擋圈（17）和外擋圈（18），所述轉盤（11）頂部的分區設在內擋圈（17）與外擋圈（18）之間。

7.根據權利要求1所述的用于辣椒加工生產的原料分選機，其特征在于，所述分選機還包括用于將辣椒輸送至分選機構（10）的送料機構（20）。

8.根據權利要求7所述的用于辣椒加工生產的原料分選機，其特征在于，所述送料機構（20）包括輸送帶（21），所述轉盤（11）設在輸送帶（21）的輸出端。

9.根據權利要求8所述的用于辣椒加工生產的原料分選機，其特征在于，所述輸送帶（21）表面均勻設有若干根隔條（211）。

10.根據權利要求9所述的用于辣椒加工生產的原料分選機，其特征在于，所述輸送帶（21）頂部兩側均設有擋板（212）。

技術總結
本發明公開了一種用于辣椒加工生產的原料分選機，包括分選機構，分選機構包括轉盤和用于驅動轉盤轉動的第一驅動裝置連接，轉盤頂部邊緣均勻設有若干個用于放置辣椒的分區，轉盤上方且沿著轉盤的轉動方向依設有外觀檢測裝置、不合格品下料組件和合格品下料組件，分選機構還包括用于驅動每個分區內的辣椒轉動的驅動組件，通過驅動裝置可驅動轉盤轉動，當驅動裝置轉動至某一個分區位于外觀檢測裝置下方時，通過外觀檢測裝置可對對應分區內的辣椒的外觀進行檢測，同時通過驅動組件可驅動該分區內的辣椒轉動，以使外觀檢測裝置能對辣椒表面各個位置的顏色進行檢測，從而可提高檢測結果的準確性和可靠性。

技術研發人員：郭可威,王印,任國軍,王緒棟
受保護的技術使用者：十堰市天河緣農業科技有限公司
技術研發日：
技術公布日：2025/4/28
