本技術涉及加熱膜生產，具體涉及一種多功能高效加熱膜性能測試機。

背景技術：

1、加熱膜作為一種新型的加熱元件，廣泛應用于動力電池加熱應用中。對動力電池的安全性至關重要，加熱膜功率由其電阻決定，足夠的耐壓和絕緣才能保障加熱膜的安全工作。

2、在制作加熱膜的過程中，需要對加熱膜的各個性能，如電阻、耐壓絕緣性等行裝進行檢測，檢測合格才能進入到后續的工序中，目前的檢測過程需要將加熱膜逐個在上夾板與下夾板之間進行取、放動作，這無疑增加了工作人員的工作量，影響了工作效率。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種多功能高效加熱膜性能測試機，詳見下文闡述。

2、為實現上述目的，本實用新型提供了以下技術方案：

3、本實用新型提供的一種多功能高效加熱膜性能測試機，包括工作桌，所述工作桌的中部開設有轉板槽，所述工作桌的上表面固定連接有門形架，該門形架的中部固定安裝有液壓缸，所述液壓缸的活動端延伸至門形架的下方固定連接有x形壓板，所述x形壓板的下方設有上夾板，所述x形壓板的四角均設有用以使上夾板下移的彈力組件一，所述上夾板的一側固定安裝有掃碼儀；

4、所述轉板槽中轉動連接有底板，該底板的上表面固定連接有與上夾板適配的下夾板，所述上夾板與下夾板的相對面上均設有導電泡棉，所述下夾板與底板的中部貫穿開設有同一個通槽，所述通槽中設有凵形架，所述凵形架中轉動連接有導出輥軸，所述凵形架的底面中部設有用以帶動導出輥軸轉動的驅動組件，所述底板的底面設有用以帶動凵形架上移的彈力組件二。

5、采用上述一種多功能高效加熱膜性能測試機，在使用時，將加熱膜放置在下夾板表面，此時掃碼儀掃描加熱膜上的產品一維碼或者二維碼，實現單件追溯，再控制液壓缸帶動x形壓板下移，帶動上夾板與下夾板表面的加熱膜接觸壓合，同時彈力組件一可起到緩沖作用，防止液壓缸在壓合瞬間將加熱膜壓壞，當上夾板在下夾板表面壓實后，使導出輥軸克服彈力組件二的彈力，縮至通槽中，待檢測結束后，控制上夾板上移，此時導出輥軸在彈力組件二的彈力作用下上移，帶動加熱膜從下夾板表面分離，再上翻底板使其傾斜，控制驅動組件帶動導出輥軸轉動，使加熱膜從下夾板表面移出，如此往復即可實現高效檢測。

6、作為優選，所述彈力組件一中包括固定連接在x形壓板端部的滑套，所述上夾板的表面固定連接有與滑套滑動連接的立桿，所述滑套與上夾板之間連接有彈簧一，且彈簧一套設在立桿外側。

7、作為優選，所述工作桌的上表面一側固定安裝有性能測試儀，所述掃碼儀的輸出端與性能測試儀的輸入端電連接，所述上夾板與下夾板上的導電泡棉均通過導線與性能測試儀電連接。

8、作為優選，所述驅動組件中包括開設在凵形架底部的滾輪槽，所述凵形架的底面中部固定安裝有電機，所述電機的輸出軸上固定連接有與導出輥軸表面抵接的驅動輪。

9、作為優選，所述驅動輪的表面設有防滑墊。

10、作為優選，所述彈力組件二中包括固定連接在底板底面的兩個l形耳板，兩個該l形耳板分別位于通槽的兩端，兩個所述l形耳板與凵形架之間連接有彈簧二。

11、作為優選，兩個所述l形耳板的水平部上均開設有滑孔，所述凵形架的底面兩側均固定連接有與滑孔滑動連接的滑桿，且兩個彈簧二分別套設在兩個滑桿外側。

12、有益效果在于：

13、待檢測結束后，控制上夾板上移，此時導出輥軸在彈力組件二的彈力作用下上移，帶動加熱膜從下夾板表面分離，再上翻底板使其傾斜，控制驅動組件帶動導出輥軸轉動，使加熱膜從下夾板表面移出，如此往復即可實現高效檢測，減少了工作人員將加熱膜取下的工作量，提高了工作效率。

技術特征：

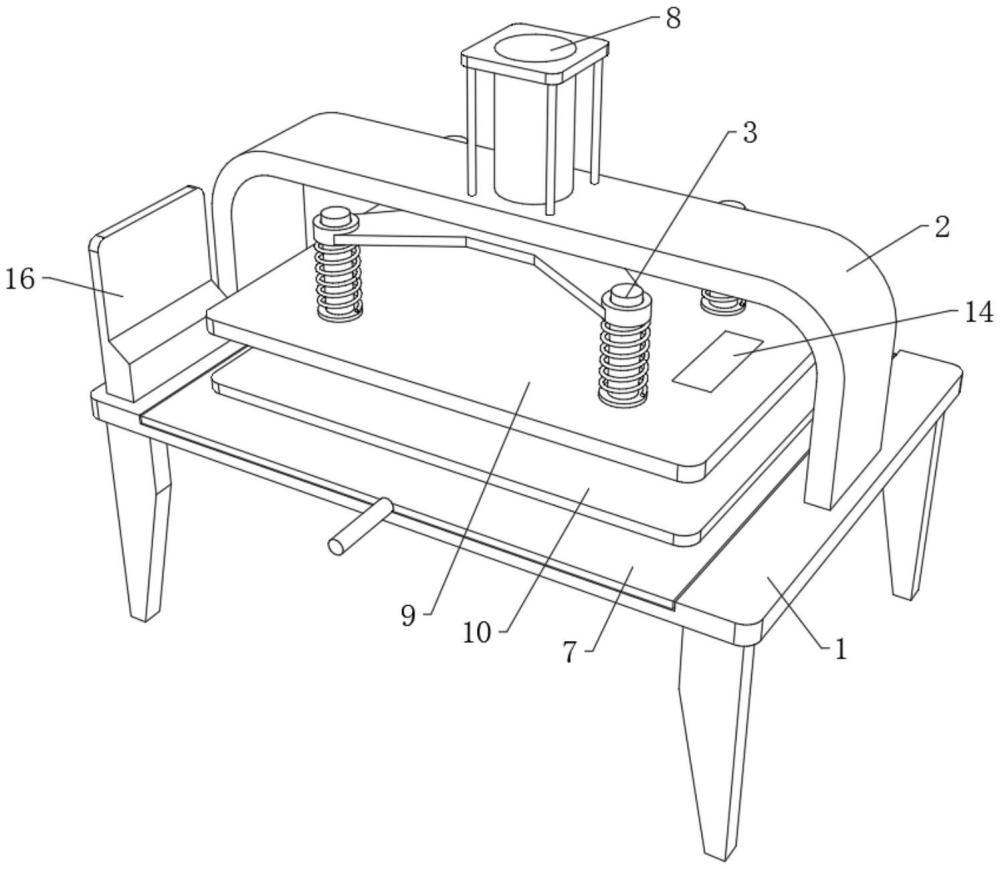

1.一種多功能高效加熱膜性能測試機，其特征在于：包括工作桌(1)，所述工作桌(1)的中部開設有轉板槽(6)，所述工作桌(1)的上表面固定連接有門形架(2)，該門形架(2)的中部固定安裝有液壓缸(8)，所述液壓缸(8)的活動端延伸至門形架(2)的下方固定連接有x形壓板(15)，所述x形壓板(15)的下方設有上夾板(9)，所述x形壓板(15)的四角均設有用以使上夾板(9)下移的彈力組件一(3)，所述上夾板(9)的一側固定安裝有掃碼儀(14)；

2.根據權利要求1所述的一種多功能高效加熱膜性能測試機，其特征在于：所述彈力組件一(3)中包括固定連接在x形壓板(15)端部的滑套(3a)，所述上夾板(9)的表面固定連接有與滑套(3a)滑動連接的立桿(3b)，所述滑套(3a)與上夾板(9)之間連接有彈簧一(3c)，且彈簧一(3c)套設在立桿(3b)外側。

3.根據權利要求1所述的一種多功能高效加熱膜性能測試機，其特征在于：所述工作桌(1)的上表面一側固定安裝有性能測試儀(16)，所述掃碼儀(14)的輸出端與性能測試儀(16)的輸入端電連接，所述上夾板(9)與下夾板(10)上的導電泡棉均通過導線與性能測試儀(16)電連接。

4.根據權利要求1所述的一種多功能高效加熱膜性能測試機，其特征在于：所述驅動組件(5)中包括開設在凵形架(12)底部的滾輪槽(5a)，所述凵形架(12)的底面中部固定安裝有電機(5c)，所述電機(5c)的輸出軸上固定連接有與導出輥軸(13)表面抵接的驅動輪(5b)。

5.根據權利要求4所述的一種多功能高效加熱膜性能測試機，其特征在于：所述驅動輪(5b)的表面設有防滑墊。

6.根據權利要求1所述的一種多功能高效加熱膜性能測試機，其特征在于：所述彈力組件二(4)中包括固定連接在底板(7)底面的兩個l形耳板(4a)，兩個該l形耳板(4a)分別位于通槽(11)的兩端，兩個所述l形耳板(4a)與凵形架(12)之間連接有彈簧二(4d)。

7.根據權利要求6所述的一種多功能高效加熱膜性能測試機，其特征在于：兩個所述l形耳板(4a)的水平部上均開設有滑孔(4b)，所述凵形架(12)的底面兩側均固定連接有與滑孔(4b)滑動連接的滑桿(4c)，且兩個彈簧二(4d)分別套設在兩個滑桿(4c)外側。

技術總結
本技術公開了一種多功能高效加熱膜性能測試機，涉及加熱膜生產領域，包括工作桌，所述工作桌的中部開設有轉板槽，所述工作桌的上表面固定連接有門形架，該門形架的中部固定安裝有液壓缸，所述液壓缸的活動端延伸至門形架的下方固定連接有X形壓板，所述X形壓板的下方設有上夾板，所述X形壓板的四角均設有用以使上夾板下移的彈力組件一。待檢測結束后，控制上夾板上移，此時導出輥軸在彈力組件二的彈力作用下上移，帶動加熱膜從下夾板表面分離，再上翻底板使其傾斜，控制驅動組件帶動導出輥軸轉動，使加熱膜從下夾板表面移出，如此往復即可實現高效檢測，減少了工作人員將加熱膜取下的工作量，提高了工作效率。

技術研發人員：吳金鵬,蔣小勇
受保護的技術使用者：廣東中宇恒通電熱科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
