本發明涉及固體篩選，更具體地說，它涉及一種用于苜蓿育種的種子篩選設備及篩選方法。

背景技術：

1、苜蓿的主要成分中含有豐富的苜蓿多糖、大豆黃酮和異黃酮以及多種未知促生長因子（ugf），因而苜蓿在畜禽生產中具有改善畜禽生產性能、改善畜禽免疫力、改善畜禽抗氧化性、改善畜禽肉品質以及調節腸道微生態平衡等生理功能。

2、目前，苜蓿在進行育種的過程中，多需要對其進行篩選作業，以便將種子內部的雜質進行初步地篩分，以便進行后期地育種作業，然而現有的苜蓿育種種子篩選設備在進行篩選的過程中多存在以下技術問題：

3、現有的苜蓿育種種子篩選設備在進行篩選的過程中，多缺乏間歇性的出料結構，導致暫存在儲料結構內部的待篩選苜蓿育種種子難以間歇性的落入篩選結構的內部，導致其后期在進行篩選作業時，其儲料結構內部暫存的待篩選苜蓿育種種子一次性大量的進入篩選結構的內部區域，使得待篩選苜蓿育種種子過多的堆積在篩選結構的內部，對篩選結構的篩選結構造成堵塞，降低了整個設備的篩分效率及效果。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供一種用于苜蓿育種的種子篩選設備及篩選方法（有益效果）的（發明名稱）。

2、為實現上述目的，本發明提供了如下技術方案：

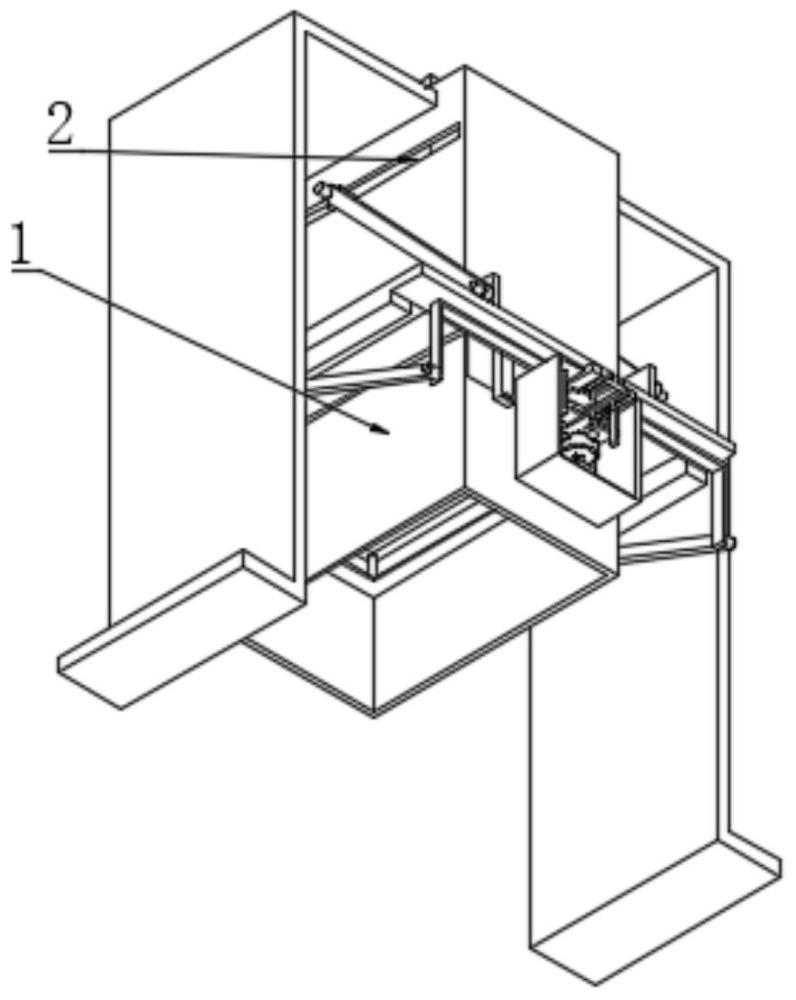

3、一種用于苜蓿育種的種子篩選設備，包括篩選組件，所述篩選組件內部往復滑動配合有儲料組件。

4、所述篩選組件包括出料件，卡接配合在所述出料件內部的驅動件，滑動配合在所述驅動件內部的篩選件以及滑動配合在所述驅動件上的連接件。

5、所述連接件位于篩選件下方，且所述連接件與篩選件轉動配合，所述篩選件位于儲料組件下方，且所述篩選件與儲料組件轉動配合。

6、所述出料件包括出料箱，所述出料箱相對兩側面均貫穿開設有矩形槽，所述出料箱一側面貫穿開設有凸形槽，所述凸形槽內壁位于出料箱內部固定有對稱的兩支撐底板，所述出料箱相對兩內側壁位于兩支撐底板下方均固定有第一連接桿，兩所述第一連接桿相對一端面均固定有擋板，兩所述擋板之間固定有十字隔板，所述十字隔板頂部貫穿設置有若干間隔設置的第一出料槽。

7、所述儲料組件包括往復滑動設置在兩支撐底板頂部的儲料箱，所述儲料箱相對兩外側面靠近頂部均固定有滑動配合在矩形槽內部的矩形滑塊，所述儲料箱內底部貫穿開設有若干第二出料槽。

8、本發明進一步設置為：所述出料箱相對另一側面貫穿開設有向內延伸的矩形卡槽。

9、所述儲料箱一外側面位于若干第二出料槽下方開設有向內延伸的第一限位槽，所述第一限位槽與十字隔板滑動配合，所述儲料箱相對另一外側面位于若干第二出料槽下方開設有與十字隔板滑動配合的第二限位槽。

10、本發明進一步設置為：所述篩選件包括滑動設置在儲料箱內部的篩選框，所述篩選框外底部固定有矩形位移板，所述矩形位移板一外側面中心位置固定有t形滑塊，所述t形滑塊一側固定有升降底板，所述升降底板頂部固定有對稱的兩側擋板，兩所述側擋板相背一側面均固定有第一轉動柱，兩所述第一轉動柱周側面均轉動配合有轉動臂，所述轉動臂一側貫穿開設有第一轉孔。

11、兩所述矩形滑塊相背一側面均固定有與第一轉孔轉動配合的第二轉柱。

12、本發明進一步設置為：所述篩選框內壁固定有v形篩選板。

13、兩所述支撐底板底部中心位置均固定有第二連接桿，兩所述第二連接桿底部位于十字隔板下方固定有矩形環框，所述矩形環框底部呈線性陣列固定有若干v形板，所述v形板外底部固定有若干疏通桿。

14、本發明進一步設置為：所述驅動件包括卡接配合在矩形卡槽內部的卡接框，所述卡接框底部固定有矩形底部環，所述矩形底部環頂部位于卡接框內部固定有若干導向豎桿。

15、所述矩形位移板頂部貫穿開設有若干分別滑動配合在導向豎桿上的導向孔。

16、所述升降底板底部固定有對稱的兩鉸接座。

17、本發明進一步設置為：所述卡接框一外側面貫穿開設有與t形滑塊滑動配合的導向豎槽，所述卡接框一外側面靠近底部固定有矩形板，所述矩形板頂部貫穿開設有與導向豎槽相連通的導向橫槽。

18、所述矩形板相對兩側面均固定有龍門架，所述龍門架內頂部固定有對稱的兩u形豎板。

19、本發明進一步設置為：兩所述u形豎板之間滑動配合有工形滑塊，所述工形滑塊與u形豎板之間固定有復位彈簧。

20、所述工形滑塊底部中心位置固定有u形往復板，所述u形往復板底部固定有對稱的兩延伸桿，兩所述延伸桿底部均固定有抵觸球。

21、所述龍門架內底部中心位置固定有驅動電機，所述驅動電機輸出軸固定有旋轉筒，所述旋轉筒頂部開設有若干與抵觸球相適配的凹槽。

22、本發明進一步設置為：所述u形往復板內壁固定有鉸接軸。

23、所述連接件包括滑動配合在導向橫槽內部的t形導向塊，所述t形導向塊頂部固定有u形架板，所述u形架板相對兩外側面靠近底部均固定有鉸接柱，兩所述鉸接柱周側面均轉動配合有鉸接臂，兩所述鉸接臂一側均貫穿開設有與鉸接座鉸接配合的第一鉸接孔。

24、所述t形導向塊一側靠近底部固定有u形橫板，所述u形橫板內部鉸接配合有連接臂，所述連接臂一側貫穿開設有鉸接配合在鉸接軸上的第二鉸接孔。

25、本發明進一步設置為：一種用于苜蓿育種的種子篩選設備的篩選方法，包括以下篩選步驟：t1、本設備在進行篩選的過程前，通過卡接框與矩形卡槽之間的滑動卡接配合，并以此通過外接螺栓將卡接框與設備進行可拆卸式的連接固定，使得整個驅動件以及滑動設置在其內部的篩選件安裝于設備內部，以便進行后期的苜蓿育種的種子篩選作業。

26、t2、t1的步驟完成后，將待篩選苜蓿育種種子倒入儲料箱，內部，隨后啟動驅動電機，帶動旋轉筒外頂部所開設的若干凹槽往復地與抵觸球進行滑動接觸，并以此結合復位彈簧的彈性作用力，使得工形滑塊在兩u形豎板之間做往復的上下移動，鉸接配合在u形橫板與鉸接軸之間的連接臂反復地進行鉸接轉動。

27、t3、連接臂反復地進行鉸接轉動的同時，推動滑動配合在導向橫槽內部的t形導向塊進行往復的水平移動，使得鉸接配合在鉸接柱與鉸接座之間的鉸接臂同步地進行鉸接轉動，以此篩選框內壁所固定的v形篩選板同步的在設備內部進行往復的上下抖動，以此對間歇性落入v形篩選板上表面的待篩選苜蓿育種種子進行篩分抖動平鋪操作。

28、t4、篩選框內壁所固定的v形篩選板同步的在設備內部進行往復的上下抖動的同時，其篩選框內壁所固定的v形篩選板往復地靠近或遠離若干v形板外底部所固定的若干疏通桿，以此通過v形篩選板與疏通桿之間的往復靠近或遠離過程，對v形篩選板上的篩選孔進行往復地疏通導向，避免篩選苜蓿育種種子內部與篩選孔大小一致的固體雜質對v形篩選板上的篩選孔造成堵塞。

29、t5、篩選框內壁所固定的v形篩選板同步的在設備內部進行往復的上下抖動的同時，其轉動配合在第一轉動柱與第二轉柱之間的轉動臂同步的發生往復地鉸接轉動，以此為兩矩形滑塊分別在兩矩形槽內部地往復移動過程提供一個動力源。

30、t6、當兩矩形滑塊分別在兩矩形槽內部進行往復移動時，其固定連接在兩矩形滑塊之間的儲料箱同步地在出料箱內部所固定的兩支撐底板頂部進行往復地滑動配合，以此使得十字隔板頂部所貫穿設置的若干間隔設置的第一出料槽反復地與儲料箱內底部所貫穿開設的若干第二出料槽進行往復地重合及分離，以此實現若干第二出料槽間歇性的開合過程，使得暫存在儲料箱內部的待篩選苜蓿育種種子間歇性的落入篩選件的內部，以便進行后期的篩選作業。

31、本發明的優點是：1、本發明通過兩矩形滑塊之間的儲料箱同步地在出料箱內部所固定的兩支撐底板頂部進行往復地滑動配合，使得十字隔板頂部所貫穿設置的若干間隔設置的第一出料槽反復地與儲料箱內底部所貫穿開設的若干第二出料槽進行往復地重合及分離，實現儲料箱內底部所貫穿開設的若干第二出料槽間歇性的開合過程，避免其一次性大量出料的過程，使得待篩選苜蓿育種種子過多的堆積在篩選件的內部，對篩選件的篩選結構造成堵塞，防止其對后期的篩選過程造成影響。

32、2、本發明通過啟動驅動電機，帶動旋轉筒外頂部所開設的若干凹槽往復地與抵觸球進行滑動接觸，使得兩延伸桿頂部所固定的工形滑塊在兩u形豎板之間做往復的上下移動，并以此結合固定連接在工形滑塊與u形豎板之間的復位彈簧的彈性作用力，使得鉸接配合在u形橫板與鉸接軸之間的連接臂反復地進行鉸接轉動，以此推動滑動配合在導向橫槽內部的t形導向塊進行往復的水平移動，使得鉸接配合在鉸接柱與鉸接座之間的鉸接臂同步地進行往復地鉸接轉動，最終使得篩選框內壁所固定的v形篩選板同步的在設備內部進行往復的上下抖動，以此對落入v形篩選板上表面的待篩選苜蓿育種種子進行篩分抖動平鋪操作，避免間隙性落下的待篩選苜蓿育種種子過多的落在一篇區域，防止其對后期的篩選過程造成影響，提高苜蓿育種種子的篩選效果。

33、3、本發明通過矩形位移板頂部所貫穿開設的若干導向孔分別在導向豎桿的周側面進行上下的往復滑動時，使得篩選框內壁所固定的v形篩選板往復地靠近或遠離若干v形板外底部所固定的若干疏通桿，對v形篩選板上的篩選孔進行往復地疏通導向，避免待篩選苜蓿育種種子內部與篩選孔大小一致的固體雜質對v形篩選板上的篩選孔造成堵塞，防止其對后期的篩分過程造成影響，提高整個設備的篩分效率及效果。
