本發明屬于機械臂路徑規劃，具體涉及一種基于改進rrt算法的六軸工業機械臂路徑規劃方法及裝置。

背景技術：

1、路徑規劃技術作為六軸工業機械臂研究中的一個基礎而關鍵的課題，旨在解決在有障礙物的工作環境中，如何根據給定的起始點和期望的目標點，按照一定的評價標準，尋找一條既連接起始點到目標點又能避開所有障礙物的最優運動路徑。國內外眾多學者在路徑規劃領域進行了深入的分析與研究，提出了多種算法和技術方案。其中，rrt（rapidly-exploring?random?tree，快速擴展隨機樹）算法因其具有概率完備性、通用性強以及易于實現等優點，特別是在處理高維空間問題時表現出色，從而在機械臂路徑規劃等領域受到了廣泛的歡迎。然而，rrt算法也存在一些顯著的缺點，如搜索過程中的隨機性較大，導致搜索速度較慢，以及生成的路徑往往較為曲折，路徑質量不高。

2、為了克服rrt算法的這些缺陷，進一步提高算法效率和路徑質量，國內外學者進行了大量的改進研究工作。例如，有人提出了rrt*算法，該算法通過重選父節點以及重新布線等策略，有效改善了路徑的長度，但這一改進同時也增加了路徑規劃的時間成本，影響了算法的實時性。有人則提出了雙向rrt算法，通過從起始點和目標點兩端同時進行兩棵樹的擴展，加快了算法的搜索速度。然而，這一方法本質上仍然是全局隨機搜索，規劃出的路徑質量并不理想。此外，還有一些學者嘗試將其他算法與rrt算法相結合，以期獲得更好的規劃效果，如將人工勢場的思想引入rrt算法，通過改進隨機樹的生長方向，縮短了整體路徑規劃的時間。但這種方法仍然無法避免算法對無用空間進行過多的探索，從而造成了計算資源的浪費。或?qū)rt算法與強化學習算法相結合，雖然提高了規劃的可行性，但同時也大幅增加了算法的計算量，不利于實時應用。

3、綜上所述，雖然目前針對rrt算法的改進研究取得了一定的成果，但這些改進方法主要集中在提高算法的收斂速度和改善路徑長度方面。對于rrt算法中采樣隨機性過大以及所規劃路徑質量差這一核心問題，仍然缺乏有效的優化手段。因此，如何進一步改進rrt算法，降低其搜索過程中的隨機性，提高路徑規劃的質量和效率，仍然是當前路徑規劃領域亟待解決的重要課題。

技術實現思路

1、針對現有技術中存在的問題，本發明提供了一種基于改進rrt算法的六軸工業機械臂路徑規劃方法及裝置，其目的在于降低其搜索過程中的隨機性，提高路徑規劃的質量和效率。

2、為了解決上述技術問題，本發明通過以下技術方案予以實現：

3、根據本發明的第一方面，提供一種基于改進rrt算法的六軸工業機械臂路徑規劃方法，包括：

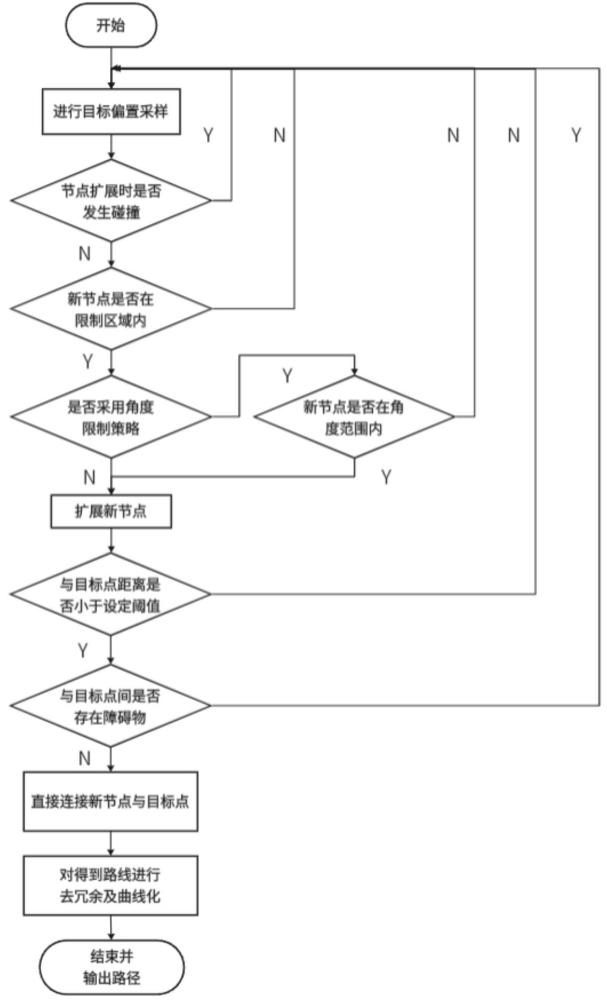

4、s1、構造采樣限制區域，采用目標偏置策略在限制區域內進行隨機樹的自適應優化擴展，生成新節點，并判斷新節點是否通過碰撞檢測，若通過，則執行s2，若未通過，則在限制區域內重新進行采樣，直至通過；

5、s2、采用角度約束策略構造角度約束區域，判斷s1中的新節點是否在角度約束區域內；若在則將s1中的新節點作為下次規劃的父節點，若不在則在角度約束區域內重新采樣并生成新節點，將該節點作為下次規劃的父節點；

6、s3、判斷s2中生成的新節點與目標點間的距離是否小于設定閾值；若不小于，則返回s1繼續進行隨機樹的自適應優化擴展；若小于，則判斷s2中生成的新節點與目標點間是否存在障礙物；若存在障礙物則返回s1繼續進行隨機樹的自適應優化擴展，若無障礙則將s2中生成的新節點與目標點直接相連，搜索完成并生成初始路徑；

7、s4、去除初始路徑中的冗余點，得到規劃路徑。

8、在第一方面的一種可能的實現方式中，所述構造采樣限制區域，具體為：

9、確定采樣點以及隨機樹中與采樣點距離最近的父節點，連接目標點與父節點，以目標點與父節點構成的線段為直徑構造一個圓，該區域即為采樣限制區域。

10、在第一方面的一種可能的實現方式中，所述采用目標偏置策略在限制區域內進行隨機樹的自適應優化擴展，具體為：

11、設置一個閾值，其范圍在（0，1）之間；

12、當隨機樹選取采樣點時，生成一個（0，1）間的隨機數；

13、若，則將采樣點設置為目標點進行目標偏置采樣；

14、若，則進行隨機采樣。

15、在第一方面的一種可能的實現方式中，所述采用角度約束策略構造角度約束區域，具體為：

16、將起始點分別與父節點及目標點相連接，得到角度約束區域。

17、在第一方面的一種可能的實現方式中，所述隨機樹的自適應優化擴展，具體為：

18、以節點同障礙物之間的距離來決定步長，設置一級安全距離、二級安全距離以及三種不同大小的步長，三種不同大小的步長為大步長、正常步長和小步長；

19、當節點同障礙物之間的距離大于二級安全距離時，采用大步長；

20、當節點同障礙物之間的距離介于一級安全距離與二級安全距離時，采用正常步長；

21、當節點同障礙物之間的距離小于一級安全距離時，采用小步長。

22、在第一方面的一種可能的實現方式中，所述去除初始路徑中的冗余點，具體為：

23、遍歷初始路徑中的節點，設初始路徑中由起始點至目標點的節點編號為1到n，則從第一個路徑節點開始，按順序連接路徑中的后續節點，如果1號與2號節點之間在連接時沒有與障礙物碰撞，則嘗試連接下一個節點，直到與第m個節點相連時遇到障礙物并發生碰撞，此時將1號節點與m-1號節點直接相連，并將m-1號節點作為新的起點，重復上述過程，進行迭代直至到達目標點；其中，1<m<n。

24、在第一方面的一種可能的實現方式中，所述去除初始路徑中的冗余點之后，還包括：

25、以三次b樣條曲線進行擬合處理。

26、根據本發明的第二方面，提供一種設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現所述的一種基于改進rrt算法的六軸工業機械臂路徑規劃方法。

27、根據本發明的第三方面，提供一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行時實現所述的一種基于改進rrt算法的六軸工業機械臂路徑規劃方法。

28、根據本發明的第四方面，提供一種計算機程序產品，該計算機程序產品被處理器執行時實現所述的一種基于改進rrt算法的六軸工業機械臂路徑規劃方法。

29、與現有技術相比，本發明至少具有以下有益效果：

30、本發明提供的一種基于改進rrt算法的六軸工業機械臂路徑規劃方法，通過構造采樣限制區域并采用目標偏置策略，引導隨機樹以一定概率朝著目標點生長，同時將隨機樹的擴展限制在特定區域內。這一改進有效解決了傳統rrt算法隨機性過大的問題，減少了算法在無用空間中的探索，顯著提高了路徑規劃的效率和收斂速度。傳統rrt算法采用固定步長進行隨機樹的擴展，探索效率有限。本發明通過對隨機樹的擴展進行自適應優化，充分利用環境和障礙物的信息，動態調整節點的擴展方向和步長，從而加快節點的生成和擴展速度，進一步提升算法的探索效率。引入角度約束策略，構造角度約束區域，確保新生成的節點在滿足機械臂運動約束的條件下進行擴展。這一策略有效避免了傳統rrt算法生成的路徑曲折、拐點多的問題，提高了路徑的平滑性和可執行性。傳統rrt算法生成的路徑通常包含大量冗余點和拐點，導致路徑曲折且不平滑。本發明在生成初始路徑后，通過去除冗余點對路徑進行平滑優化處理，使得最終規劃的路徑更加簡潔、平滑，確保機械臂在運行過程中能夠平穩、高效地完成任務。本發明通過減少隨機性、優化路徑生成和擴展策略，顯著降低了算法的計算復雜度，提高了路徑規劃的實時性，使得本發明能夠更好地滿足六軸工業機械臂在實際應用中的實時路徑規劃需求。綜上所述，本發明通過改進rrt算法的采樣策略、擴展方式和路徑優化方法，有效解決了傳統rrt算法隨機性大、路徑質量差、計算效率低的問題，顯著提升了六軸工業機械臂路徑規劃的效率和路徑質量。

31、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。
