本發明涉及一種顆粒機，特別涉及一種jwzlh688生物質顆粒機，屬于機械設備技術領域。

背景技術：

現在的石油、天然氣、煤炭等不可再生能源價格會隨著這些不可再生能源的儲量減少而走高，這樣會增加一些大型電廠的資金投入，有很大一部分電廠已經更換代替這些不可再生資源，現在生物質能源已經占全世界能耗的14％,位居第四，比例還在不斷上升中，通過近幾年市場的宣傳和國家政策扶持，生物質顆粒機的市場需求會越來越大。

我國有13億多人口，絕大多數居住在廣大的鄉村和小城鎮；剩余物秸桿、稻草等松散型物料是農村居民的主要能源，其生活用能的主要方式仍然是直接燃燒，這種燃燒方式，不僅會對環境造成污染，而且浪費生物質資源，因此，開發研究高效的燃燒資源，提高其使用熱效率，減輕會環境的污染，是現在應予解決的重要問題之一。

技術實現要素：

本發明提出了一種jwzlh688生物質顆粒機，解決了現有技術中剩余物秸桿、稻草等松散型物料直接燃燒，不僅會對環境造成污染，而且浪費生物質資源的問題。

為了解決上述技術問題，本發明提供了如下的技術方案：

本發明一種jwzlh生物質顆粒機，包括底座、主控制箱和喂料絞龍，所述底座上安裝有所述主傳動箱和電機，且所述電機通過蛇形彈簧聯軸器連接所述主傳動箱，所述主傳動箱的一側設置有強制喂料裝置，所述強制喂料裝置的頂端設置有起吊器導軌，所述起吊器導軌與所述強制喂料裝置之間設置有毛刷，所述主傳動箱的頂端設置有所述喂料絞龍，所述喂料絞龍的一端設置安裝有調速電機，且所述喂料絞龍通過支座支撐在所述底座上，所述主傳動箱的一側并在所述底座上安裝有壓制室，所述壓制室的一側安裝有切刀機構。

作為本發明的一種優選技術方案，所述強制喂料裝置與所述主傳動箱之間焊接有門蓋，所述門蓋上設置有開門扶手，所述強制喂料裝置主要是由rv減速電機、連接傳動軸、槳葉、觀察門和殼體構成。

作為本發明的一種優選技術方案，所述主傳動箱主要由齒軸、大齒輪、主軸、傳動輪、空軸、大箱體、環模和壓輥構成，所述電機通過所述蛇形彈簧聯軸器連接齒軸，齒軸與大齒輪相嚙合，大齒輪通過鍵與空軸相連接，空軸通過螺栓與傳動輪相固接，環模通過抱箍和鍵與傳動輪相連接。

作為本發明的一種優選技術方案，所述毛刷的一側設置有斜槽，所述喂料絞龍與所述壓制室連接，所述起吊導軌設置在所述所述喂料絞龍與所述壓制室的連接處。

作為本發明的一種優選技術方案，所述喂料絞龍主要是由絞龍軸、傳動軸、絞龍筒體和進料口構成，絞龍軸通過帶座軸承和螺母安裝在所述喂料絞龍的后端蓋上，傳動軸通過螺母安裝在所述喂料絞龍的前端蓋上，且傳動軸連接所述調速電機。

作為本發明的一種優選技術方案，所述壓制室內設置有兩個壓輥，兩個壓輥的外側并在所述壓制室內套設有環模，所述切刀機構設置在所述壓制室環模的外側，所述切刀機構主要是由切刀構成。

本發明所達到的有益效果是：本發明的實用性強，通過設有喂料絞龍和強制喂料裝置，可以將剩余物秸桿、稻草等松散型物料進行攪碎，并通過壓制室中的壓輥和環模將這些物料壓制成形，并通過切刀機構中的切刀將擠壓成形的物料切割成顆粒狀，從而使這些物料具有高效率的燃燒速度，提高物料的熱效率，不僅可以避免直接燃燒這些生物之物料，污染環境，而且可以避免資源浪費。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

圖1是本發明的主觀結構示意圖；

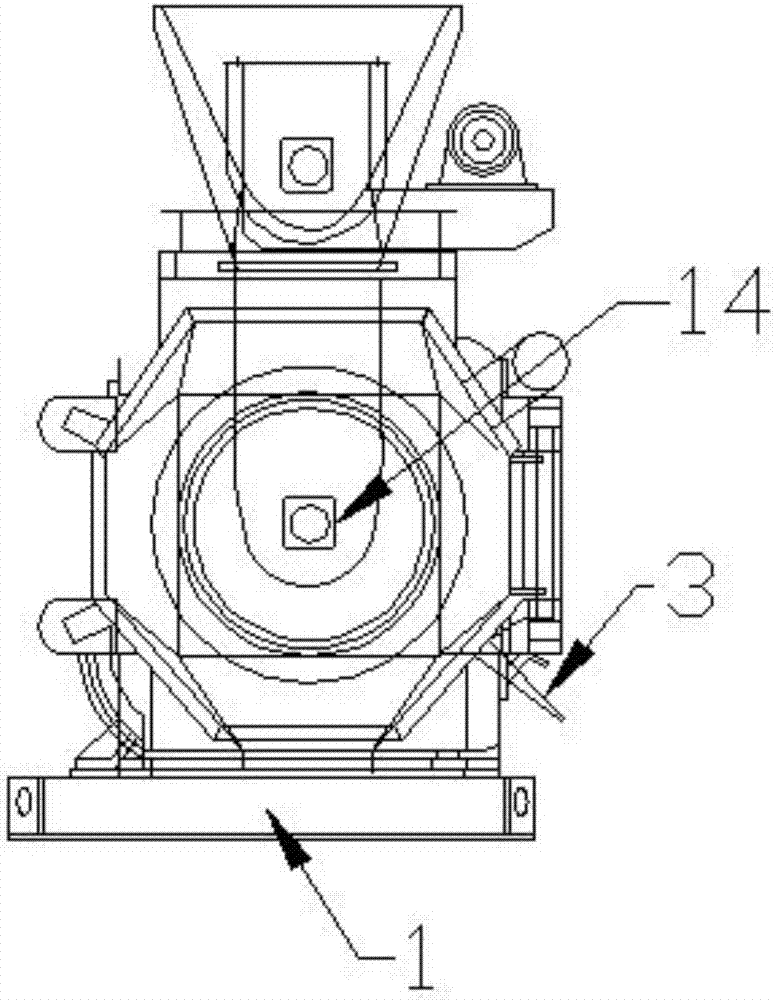

圖2是本發明的切刀機構結構示意圖；

圖中：1、底座；2、主傳動箱；3、切刀機構；4、門蓋；5、強制喂料裝置；6、斜槽；7、毛刷；8、起吊器導軌；9、喂料絞龍；10、調速電機；11、支座；12、電機；13、蛇形彈簧聯軸器；14、壓制室。

具體實施方式

以下結合附圖對本發明的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本發明，并不用于限定本發明。

實施例1

如圖1-2所示，本發明提供一種jwzlh688生物質顆粒機，包括底座1、主控制箱2和喂料絞龍9，底座1上安裝有主傳動箱2和電機12，且電機12通過蛇形彈簧聯軸器13連接主傳動箱2，主傳動箱2的一側設置有強制喂料裝置5，強制喂料裝置5的頂端設置有起吊器導軌8，起吊器導軌8與強制喂料裝置5之間設置有毛刷7，主傳動箱2的頂端設置有喂料絞龍9，喂料絞龍9的一端設置安裝有調速電機10，且喂料絞龍9通過支座11支撐在底座1上，主傳動箱2的一側并在底座1上安裝有壓制室14，壓制室14的一側安裝有切刀機構3。

進一步，強制喂料裝置5與主傳動箱2之間焊接有門蓋4，門蓋4上設置有開門扶手，強制喂料裝置5主要是由rv減速電機、連接傳動軸、槳葉、觀察門和殼體構成，打開觀察門可隨時觀察掌握物料的調質效果，并可作為手工投料口，用于研磨環模或喂入油性物料等。

主傳動箱2主要由齒軸、大齒輪、主軸、傳動輪、空軸、大箱體、環模和壓輥構成，電機12通過蛇形彈簧聯軸器13連接齒軸，電機12帶動齒軸轉動，齒軸與大齒輪相嚙合，大齒輪通過鍵與空軸相連接，齒軸通過大齒輪帶動空軸轉動，空軸通過螺栓與傳動輪相固接，環模通過抱箍和鍵與傳動輪相連接，空軸通過傳動輪帶動環模轉動，主傳動箱2采用空軸分體式結構，相比傳統結構，大大的減少檢修更換時，帶來的不必要的麻煩。

毛刷7的一側設置有斜槽6，喂料絞龍9與壓制室14連接，起吊導軌8設置在喂料絞龍9與壓制室14的連接處，起吊導軌8方便用戶拆裝環模和壓輥，利用蝸輪、蝸桿傳動，使用時拉出導軌，利用吊具上的孔與環模上的螺孔用螺栓聯接后進行起吊。

喂料絞龍9主要是由絞龍軸、傳動軸、絞龍筒體和進料口構成，絞龍軸通過帶座軸承和螺母安裝在喂料絞龍9的后端蓋上，傳動軸通過螺母安裝在喂料絞龍9的前端蓋上，且傳動軸連接調速電機10，便于將物料絞成粉料，送到壓制室14進行壓制成形，且調速電機10可以調節絞龍軸的轉動速度。

壓制室14內設置有兩個壓輥，兩個壓輥的外側并在壓制室14內套設有環模，切刀機構3設置在壓制室14環模的外側，切刀機構3主要是由切刀構成，便于通過環模和壓輥將粉粹的物料壓制成型，并通過切刀機構3切成顆粒狀。

具體的，使用時，將剩余物秸桿、稻草等松散型物料的生物質原料通過喂料絞龍9的進料口中投入喂料絞龍9中，將調速電機10和電機12接通電源，調速電機10轉動，并通過傳動軸帶動喂料絞龍9的絞龍軸轉動，絞龍軸一方面將生物質原料粉碎成粉料，一方面將攪碎的粉料傳送到壓制室14中，同時，需要添加輔助物料時，通過強制喂料裝置5的觀察門或斜槽6投放輔助物料，打開觀察門可隨時觀察掌握物料的調質效果，強制喂料裝置5的槳葉將輔助物料送到喂料絞龍9中進行攪碎混合，隨著原料進入壓制室14中，電機12通過主傳動箱2的空軸帶動壓制室14中的壓輥和環模轉動，攪碎的粉料被卷入環模和壓輥之間，兩個相對旋轉件對粉料逐漸擠壓，而擠入環模模孔，且在模孔中成形，并不斷向模孔外端擠出，再由切刀機構3的切刀把成形顆粒切成所需的長度，最后成形的顆粒料流出。

本發明的實用性強，通過設有喂料絞龍9和強制喂料裝置5，可以將剩余物秸桿、稻草等松散型物料進行攪碎，并通過壓制室14中的壓輥和環模將這些物料壓制成形，并通過切刀機構3中的切刀將擠壓成形的物料切割成顆粒狀，從而使這些物料具有高效率的燃燒速度，提高物料的熱效率，不僅可以避免直接燃燒這些生物之物料，污染環境，而且可以避免資源浪費。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
