本發明涉及一種推擺式波浪發電裝置及使用方法，屬于海洋帶資源綜合利用領域。

背景技術：

隨著世界經濟的快速發展,能源需求不斷增加,石油、煤炭等不可再生資源加速減少,但是大量消耗的傳統資源導致了嚴重的環境問題,數據顯示,化石燃料的碳排放占全球溫室氣體排放量的三分之二，是迄今為止對氣候變化影響最大的因素,因此，開發利用清潔能源必然會成為未來的趨勢。而根據調查，海洋面積占地球總面積的71％，蘊含著巨大的能量，包括潮汐能、波浪能、海洋溫差能、海洋鹽差能和海流能等，其中海洋波浪能儲量巨大，具有著很多優點，包括以機械能形式出現和能流密度大等,而目前捕獲波浪能的技術大多數都只是利用了波浪的豎直向能量，波浪水平向的能量很少被捕獲利用。

技術實現要素：

為了解決上述技術問題，本發明提供了一種推擺式波浪發電裝置及使用方法。

為了達到上述目的，本發明所采用的技術方案是：一種推擺式波浪發電裝置，其特征在于，包括扇形推擺、連桿、活塞板、捕能氣室、導氣室、透平和發電機；扇形推擺通過擺動帶動連桿往返運動，連桿帶動活塞板在水平方向反復運動，活塞板反復運動驅使捕能氣室內的空氣流動，所述透平在空氣驅動下運轉并且?guī)影l(fā)電機發電，所述導氣室與捕能室通過雙向透平連通，推擺式波浪發電裝置鑲嵌在海岸壁里面。

進一步的，所述扇形推擺由兩個扇形金屬盤構成，兩個扇形金屬盤剛接在一起，在波浪反復拍打下通過兩個扇形金屬盤之間的第一金屬鉸轉動。

進一步的，所述連桿一端通過第二金屬鉸鉸接在活塞板上，另一端通過第三金屬鉸鉸接在扇形推擺的滑道上，第三金屬鉸可沿滑道運動。

進一步的，所述連桿靠近活塞板一端設置有固定桿。

進一步的，所述活塞板四周邊緣保持密封，在連桿帶動下水平方向反復運動。

進一步的，所述捕能氣室設置為密閉。

進一步的，所述透平為威爾斯式透平或沖擊式透平。

進一步的，所述導氣室設置有導氣孔，所述導氣孔通過引導空氣流動平衡捕能室氣壓，所述導氣室與捕能室通過雙向透平連通。

進一步的，所述發電機通過連軸與透平連接。

所述一種推擺式波浪發電裝置的使用方法，其特征在于，包括以下步驟：

步驟1，在起伏波浪反復地拍打下，扇形推擺來回擺動，將波浪能轉化為機械能；

步驟2，扇形推擺通過擺動帶動連桿往返運動，連桿帶動活塞板在水平方向反復運動；

步驟3，活塞板反復運動驅使捕能氣室內的空氣流動，所述透平在空氣驅動下運轉，從而將活塞板的機械能轉化為空氣的動能，再將空氣的動能轉化為透平的機械能；

步驟4，透平轉動并且通過連軸驅動發電機工作，將透平的機械能轉化為電能。

與現有技術相比，本發明具有以下技術效果：本發明公開了一種推擺式波浪發電裝置及使用方法，所述扇形推擺由兩個扇形金屬盤構成，用于將橫向波浪能轉化為機械能；所述透平在空氣驅動下運轉并且?guī)影l(fā)電機發電，該發明還提供了實現方法，起伏的波浪向海岸邊靠近并且反復拍打在扇形推擺上，引起扇形推擺來回地擺動，從而通過連桿驅使活塞板來回壓縮捕能氣室中的空氣，流動的空氣帶動透平運轉，透平通過連軸驅動發電機工作，該裝置和方法巧妙地利用了推擺結構，一方面能夠捕獲大量的橫向波浪能，另一方面有效減緩了海岸壁所受到的波浪沖擊。

附圖說明

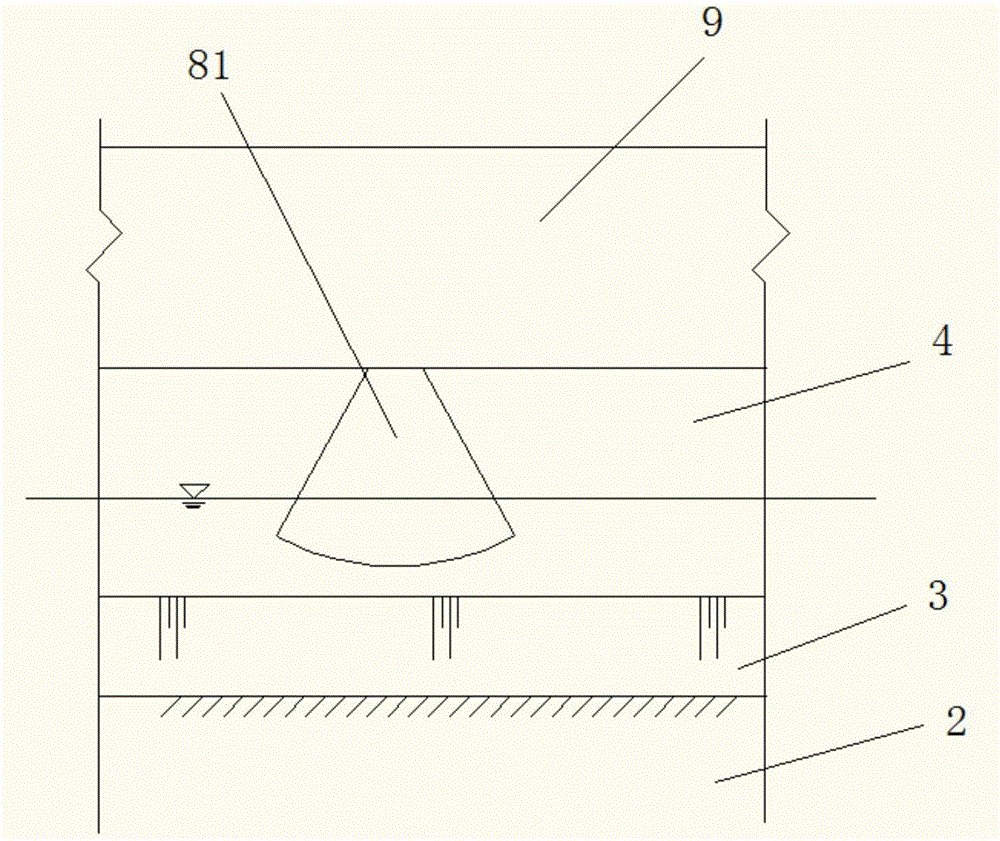

圖1為本發明裝置結構示意圖一；

圖2為本發明扇形推擺結構示意圖；

圖3為本發明透平結構示意圖。

具體實施方式

下面結合附圖對本發明作進一步描述。以下實施例僅用于更加清楚地說明本發明的技術方案，而不能以此來限制本發明的保護范圍。

如圖1至圖3所示，一種推擺式波浪發電裝置，其特征在于，整個裝置通過基礎3固定在海床2上，裝置包括迎波面9、扇形推擺81、連桿85、活塞板86、捕能氣室10、導氣室11、透平5和發電機6；迎波面起到減緩波浪沖擊，保護內部裝置的作用，扇形推擺81通過擺動帶動連桿85往返運動，連桿85帶動活塞板86在水平方向反復運動，活塞板86反復運動驅使捕能氣室10內的空氣流動，所述透平5在空氣驅動下運轉并且?guī)影l(fā)電機6發電，推擺式波浪發電裝置鑲嵌在海岸壁4里面，所述扇形推擺81由兩個扇形金屬盤83構成，兩個扇形金屬盤83剛接在一起，在波浪1反復拍打下通過兩個扇形金屬盤83之間的第一金屬鉸轉動，所述連桿85一端通過第二金屬鉸鉸接在活塞板86上，另一端通過第三金屬鉸82鉸接在扇形推擺81的滑道84上，第三金屬鉸82可沿滑道84運動，所述連桿85靠近活塞板86一端設置有固定桿87，所述活塞板86四周邊緣保持密封，在連桿85帶動下水平方向反復運動，所述捕能氣室10設置為密閉，所述透平5為雙向透平，所述透平5為威爾斯式透平或沖擊式透平，所述透平5設置有導葉51，所述導氣室11設置有導氣孔7，所述發電機6通過連軸與透平5連接。

所述一種推擺式波浪發電裝置的使用方法，其特征在于，包括以下步驟：

步驟1，將裝置通過基礎3固定設置在海床面2上，通過迎波面9減緩波浪對裝置內部的沖擊；

步驟2，在起伏波浪1反復地拍打下，扇形推擺來回擺動，將波浪能轉化為機械能；

步驟3，扇形推擺通過擺動帶動連桿往返運動，連桿帶動活塞板在水平方向反復運動；

步驟4，活塞板反復運動驅使捕能氣室內的空氣流動，從而將活塞板的機械能轉化為空氣的動能，所述透平在流動空氣的驅動下運轉，再將空氣的動能轉化為透平的機械能；

步驟5，透平轉動并且通過連軸驅動發電機工作，將透平的機械能轉化為電能；

步驟6，發電機所發電能通過電纜及時輸送到沿海城市供市民使用。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
