本實用新型一種水輪發電機定子接地故障定位裝置，涉及水輪發電機故障檢測領域。

背景技術：

水輪發電機定子接地故障是非常嚴重的故障，故障發生后將會嚴重影響發電機組的運行。盡管現代水輪發電機都配置有定子接地保護裝置，接地故障發生后保護將動作使得機組解列停機，避免接地故障進一步擴大。機組停機后，應盡早準確、快速查找接地故障點并進行處理，恢復機組運行。

現代水輪發電機的每相定子繞組一般由多個支路并聯構成，每個支路由若干線棒首尾串聯組成，當水輪發電機某一支路發生定子接地故障時，接地點定位原理如說明書附圖的附圖1所示，向該支路繞組通入2A交流電流，利用萬用表測量支路兩端：發電機出口a與發電機中性點b的對地電壓U1、U2。

若接地點o對地電阻Rg遠小于電壓表內阻時，則可計算接地線棒序號為：

或其中N為發電機定子該支路線棒總數。

通過n值，再比對發電機定子繞組展開圖，即可準確找出接地點處線棒槽號。

現有方法測量儀器種類較多，需要準備電流源、萬用表等，測量后需要進行分析計算，才能判斷接地位置，非常耗時。

技術實現要素：

本實用新型提供一種水輪發電機定子接地故障定位裝置，將定子接地的設備和過程大為簡化，只需要一臺設備就能準確測量接地點位置。通過輸入定子繞組支路線棒總數N和儀器程序，直接可以輸出接地線棒序號位置，不需要進行人工分析計算。

一種水輪發電機定子接地故障定位裝置，調壓儀連接220V交流電源，調壓儀設有輸入電壓U1顯示模塊、輸出電壓U2顯示模塊、n值顯示模塊。調壓儀測量支路：一路連接發電機中性點b，電壓輸出端子另一路連接發電機出口a。

所述調壓儀設有電壓輸出端子，電壓輸出端子連接測量支路測試線。

所述輸入電壓U1顯示模塊、輸出電壓U2顯示模塊為數字式電壓表或者指針式電壓表。

所述調壓儀設置有調節旋鈕。

本實用新型一種水輪發電機定子接地故障定位裝置，只需要一臺設備就能準確判斷接地位置，大大節省了工序，通過儀表讀數直接讀出接地點線棒位置，不需要進行人工分析計算即可準確定位。

附圖說明

圖1為背景技術中定子接地點定位原理圖。

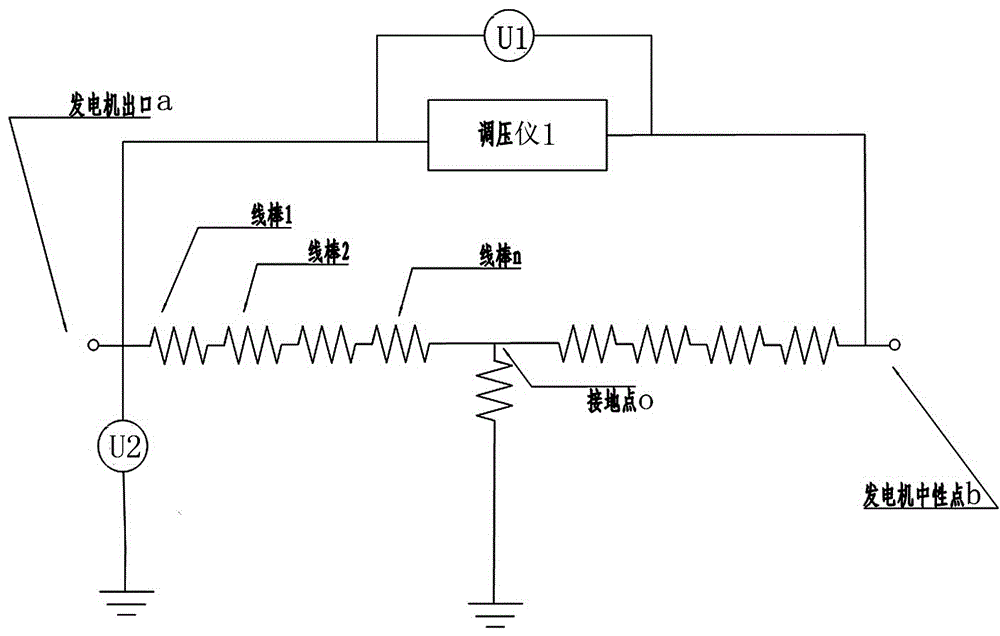

圖2為本實用新型水輪發電機定子接地故障定位裝置原理圖。

圖3為本實用新型水輪發電機定子接地故障定位裝置顯示面板圖。

具體實施方式

如圖2、圖3所示，一種水輪發電機定子接地故障定位裝置，調壓儀1連接220V交流電源，調壓儀1的顯示面板上設有輸入電壓U1顯示模塊2、輸出電壓U2顯示模塊3、n值顯示模塊4。

調壓儀1測量支路：一路連接發電機中性點b，電壓輸出端子5另一路連接發電機出口a。所述調壓儀1的顯示面板上設有電壓輸出端子5，電壓輸出端子5連接測量支路測試線。所述輸入電壓U1顯示模塊2、輸出電壓U2顯示模塊3為數字式電壓表或者指針式電壓表。所述調壓儀1的顯示面板上設置有調節旋鈕6。

本實用新型一種水輪發電機定子接地故障定位裝置，基于水輪機普遍定子繞組較多的特點，集調壓器與電壓表于一體。裝置接入220V交流電源，通過調節旋鈕6設置調壓器輸入電壓U1，并通過輸入電壓U1顯示模塊2顯示，使回路電流達到2A，通過輸出電壓U2顯示模塊3讀出輸出電壓U2值，系統計算后，通過n值顯示模塊4顯示n值，即等于接地支路定子線棒序號。

本實用新型一種水輪發電機定子接地故障定位裝置，根據水輪發電機支路線棒數，來調節輸入電壓U1，使輸入電流達到2A，測量發電機支路一端電壓值U2，儀器程序系統計算后顯示n值，即等于接地支路定子線棒序號，再比對發電機定子繞組展開圖，即可準確找出接地點處線棒槽號。
