本實用新型涉及風力發電技術領域，尤其涉及一種風力發電機通風裝置。

背景技術：

風力發電機是將風能轉換為機械功,機械功帶動轉子旋轉，最終輸出交流電的電力設備。因?yàn)榘l(fā)電機功率較大，所以產生的熱量較多，現有技術在機艙底部設有一個通風孔，然后通過一個金屬管道直通發電機散熱口進行散熱，因?yàn)闄C(jī)艙底部到機艙頂部的金屬管道距離較長，導致了散熱速度較慢；而且因?yàn)椴捎玫氖墙饘偻L(fēng)管，并且是從機艙底部通道發電機散熱口的，所以占用體積較大；并且沒有設置過濾裝置，所以空氣中的水份、鹽分以及雜質很容易隨著通風管道進入到發電機內影響發電機的使用壽命。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種散熱速度較快、占用體積小且使用壽命較長的一種風力發電機通風裝置。

本實用新型所采用的技術方案是：一種風力發電機通風裝置，包括機艙罩、用于將外接冷空氣吸入的排風機以及用于將排風機吸入的冷空氣導入到發電機散熱口的通風管道，其中，該機艙罩側壁上設有通風孔，排風機的進風口與通風孔內側連通，且排風機的出風口與通風管道一端連通，通風管道另一端與發電機散熱口連通，且通風孔上還設有過濾膜。

采用以上結構與現有技術相比，本實用新型具有以下優點：將通風孔從機艙底部移動到機艙罩的側壁上，這樣可以減少機艙底部到頂部通風管道的長度，使得散熱速度得到提高，并且也降低了通風管道占用的體積，而且因?yàn)樵谕L(fēng)孔上設置了過濾膜，這樣可以過濾掉空氣中大部分水份、鹽分等雜質，使得發電機的使用壽命得到提高。

作為優選，該通風裝置還包括防雨罩，防雨罩與通風孔外側連通。設置一個防雨罩，能有效的防止雨水流入機艙罩內部。

作為優選，防雨罩為L型，且防雨罩的進風處朝下設置。將防雨罩設置成L型，并且進風處朝下設置，這樣雨水更不容易從防雨罩的進風處進入機艙罩內部。

作為優選，該通風裝置還包括連接板，連接板可拆式連接在機艙罩上，且防雨罩以及排風機均可拆式連接在連接板上。通過一塊連接板連接防雨罩與排風機，這樣用戶拆裝防雨罩以及排風機比較方便，只需要在機艙內即可完成拆裝。

作為優選，通風管道為柔性材料制成的管道。采用柔性材料制成管道，這樣可以方便的調整通風管道的出風位置，并且當需要進行維護時，可以方便的移動通風管道，進而使得維護比較方便。

附圖說明

圖1為本實用新型一種風力發電機通風裝置的結構示意圖。

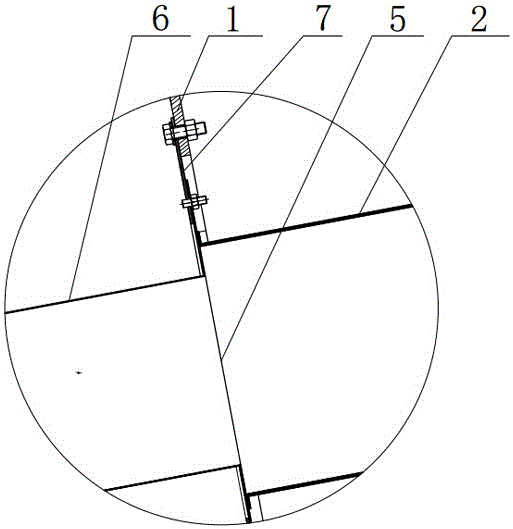

圖2為圖1中A處的放大示意圖。

如圖所示：1、機艙罩；2、排風機；3、通風管道；4、通風孔；5、過濾膜；6、防雨罩；7、連接板。

具體實施方式

以下結合附圖與具體實施方式對本實用新型做進一步描述，但是本實用新型不僅限于以下具體實施方式。

一種風力發電機通風裝置，包括機艙罩1、用于將外接冷空氣吸入的排風機2以及用于將排風機吸入的冷空氣導入到發電機散熱口的通風管道3，其中，該機艙罩1側壁上設有通風孔4，排風機2的進風口與通風孔4內側連通，且排風機2的出風口與通風管道3一端連通，通風管道3另一端與發電機散熱口連通，且通風孔4上還設有過濾膜5。

它還包括防雨罩6，防雨罩6與通風孔4外側連通。

防雨罩6為L型，且防雨罩6的進風處朝下設置。

它還包括連接板7，連接板7可拆式連接在機艙罩1上，且防雨罩6以及排風機2均可拆式連接在連接板7上。可拆式連接只是，防雨罩、排風機以及連接板三者通過一組螺栓以及螺栓孔連接固定。

通風管道3為柔性材料制成的管道。

工作時，防雨罩6固定不動，排風機2通電后將通風孔4外側的空氣吸入，然后通過通風管道3傳遞風量把冷空氣代如發電機散熱口處給發電機進行散熱。
