本發明總體上涉及一種可變幾何形狀渦輪增壓器，并且例如涉及對該vgt的控制。

背景技術：

1、vgt是一種具有可調節幾何形狀的渦輪增壓器，該渦輪增壓器可用于機器中以促進機器的優化性能。例如，可以調節vgt的一個或多個部件以控制流過vgt的排氣的流量和/或壓力，這使能夠提高效率、提高功率輸出和機器中更好的響應。在vgt的操作壽命期間，vgt的一個或多個部件受到磨損，諸如由于一個或多個部件的運動(例如，在不同位置之間)。這影響一個或多個部件的耐久性，這降低了vgt的性能，并最終導致一個或多個可調節部件的故障，并因此導致vgt的故障。因此，需要一種用于vgt的控制策略，該控制策略允許vgt提供機器的優化性能，并且還減少vgt的不必要運動的數量(例如，以提高vgt的一個或多個部件的耐久性并避免vgt的故障)。

2、美國專利第8,302,397號('397專利)公開了通過基于發動機速度信號，發動機扭矩信號和發動機模式信號產生控制模式信號來控制順序渦輪增壓器。控制模式信號指示開環控制模式和閉環控制模式中的一個。基于控制模式信號、發動機速度信號和發動機扭矩信號確定前饋值。當控制模式信號從開環控制模式轉換到閉環控制時，基于前饋值、可變幾何形狀渦輪機控制信號和誤差信號來確定環路控制值。

3、雖然'397專利公開了用于控制順序渦輪增壓器的一些益處，但是本發明與控制器相關聯，該控制器通過監視與發動機相關聯的多個硬件限制參數(而不是發動機速度信號、發動機扭矩信號和發動機模式信號)并且確定是使vgt根據動態控制方案還是非動態控制方案操作來控制發動機的vgt。這允許vgt提供優化性能并改善vgt的一個或多個部件的耐久性。

4、本發明的控制器解決了上述問題中的一個或多個和/或本領域中的其他問題。

技術實現思路

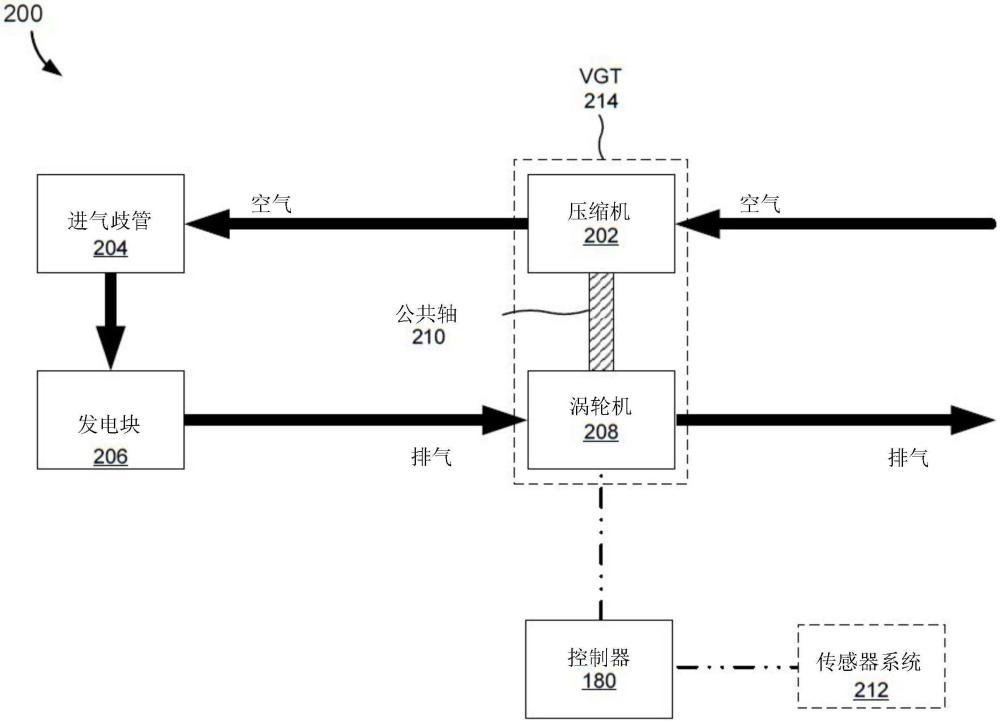

1、在一些實現方式中，一種機器包括：可變幾何形狀渦輪增壓器；和控制器，該控制器被配置為：使該vgt根據非動態控制方案操作；基于使該vgt根據該非動態控制方案操作，在第一時間段期間監視與該機器的發動機相關聯的多個硬件限制參數；基于在該第一時間段期間監視該多個硬件限制參數，確定該多個硬件限制參數中的硬件限制參數滿足該硬件限制參數的動態閾值；基于確定該硬件限制參數滿足該動態閾值，使該vgt根據動態控制方案操作；基于使該vgt根據該動態控制方案操作，在第二時間段期間監視該多個硬件限制參數；基于在該第二時間段期間監視該多個硬件限制參數，確定該多個硬件限制參數中的每個硬件限制參數滿足該硬件限制參數的非動態閾值；以及基于確定每個硬件限制參數滿足用于該硬件限制參數的該非動態閾值，使該vgt根據該非動態控制方案再次操作。

2、在一些實現方式中，一種機器的控制器包括一個或多個存儲器；以及一個或多個處理器，該處理器被配置為：識別該機器的vgt正在根據非動態控制方案操作；在識別出該vgt正在根據該非動態控制方案操作之后，監視與該機器的發動機相關聯的多個硬件限制參數；基于監視該多個硬件限制參數來確定該多個硬件限制參數中的硬件限制參數滿足動態閾值；以及基于確定該硬件限制參數滿足該動態閾值，使該vgt根據動態控制方案進行操作。

3、在一些實現方式中，一種方法包括由機器的控制器識別該機器的vgt正在根據動態控制方案操作；在識別出該vgt正在根據該動態控制方案操作之后，由該控制器監視與該機器的發動機相關聯的多個硬件限制參數；由該控制器并且基于監視該多個硬件限制參數來確定該多個硬件限制參數滿足多個非動態閾值；以及由該控制器并基于確定該硬件限制參數滿足該動態閾值來使該vgt根據非動態控制方案操作。

技術特征：

1.一種機器，包括：

2.根據權利要求1所述的機器，其中根據所述非動態控制方案使所述vgt操作或再次操作的所述控制器被配置為：

3.根據權利要求1-2中任一項所述的機器，其中為了使所述vgt根據所述動態控制方案操作，所述控制器被配置為：

4.根據權利要求1-3中任一項所述的機器，其中對于所述多個硬件限制參數中的每個硬件限制參數，所述硬件限制參數的動態閾值和所述硬件限制參數的非動態閾值是不同的。

5.根據權利要求1-4中任一項所述的機器，其中為了使所述vgt根據所述動態控制方案操作，所述控制器被配置為：

6.根據權利要求1-5中任一項所述的機器，其中所述多個硬件限制參數包括以下中的至少兩個：

7.一種機器的控制器，包括：

8.根據權利要求7所述的控制器，其中：

9.根據權利要求7-8中任一項所述的控制器，其中所述一個或多個處理器還被配置為：

10.根據權利要求7-9中任一項所述的控制器，其中所述多個非動態閾值中的所述動態閾值和非動態閾值與所述多個硬件限制參數中的所述硬件限制參數相關聯。

技術總結
一種機器包括可變幾何形狀渦輪增壓器(VGT)和控制器。控制器基于使VGT根據非動態控制方案操作來監視與機器的發動機相關聯的多個硬件限制參數。控制器確定多個硬件限制參數中的硬件限制參數滿足硬件限制參數的動態閾值，從而使VGT根據動態控制方案操作。然后，控制器監視多個硬件限制參數，從而確定多個硬件限制參數中的每個硬件限制參數滿足硬件限制參數的非動態閾值。因此，控制器使VGT根據非動態控制方案再次操作。

技術研發人員：K·韋斯,J·穆蒂,R·特雷納,N·威廉姆斯,E·卡迪內
受保護的技術使用者：卡特彼勒公司
技術研發日：
技術公布日：2025/4/24
