本技術涉及機柜，尤其涉及一種便于吊運的機柜。

背景技術：

1、機柜是一種用于存放網絡設備、服務器和電信設備的裝置，機柜通常是由金屬制成的，具有固定的大小和標準，具有隔離和保護功能，以防止物理損壞，在進行機柜安裝工作時需要對機柜進行吊裝。

2、現有的機柜在運輸安裝時，采用繩索鎖住整個機柜進行吊裝，繩索與機柜的側壁接觸，繩子摩擦力較大，使得拉動繩子更加費力，會導致機柜表面的磨損或損壞，從而影響機柜的外觀和功能；而且現有的機柜結構固定，當機柜重量較大時不便于進行拆裝吊運，吊運操作較為不便，現有的機柜吊鉤結構固定，不能靈活調節高度，導致吊運時位置不準確，而且當受到?jīng)_擊和震動會造成機柜受損，降低了吊運的效率和效果。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的現有的機柜在運輸安裝時，采用繩索鎖住整個機柜進行吊裝，繩索與機柜的側壁接觸，繩子摩擦力較大，使得拉動繩子更加費力，會導致機柜表面的磨損或損壞，從而影響機柜的外觀和功能；而且現有的機柜結構固定，當機柜重量較大時不便于進行拆裝吊運，吊運操作較為不便，現有的機柜吊鉤結構固定，不能靈活調節高度，導致吊運時位置不準確，而且當受到?jīng)_擊和震動會造成機柜受損，降低了吊運的效率和效果。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種便于吊運的機柜，包括底座、框架和頂板，框架內壁開設有插裝槽，框架一側鉸接柜門，底座底部一側設置有吊環，框架內壁底部搭接有底板，頂板底部安裝有側板，頂板頂部一側安裝有滑輪；

4、還包括吊鉤組件，吊鉤組件包括卷軸調節器、掛鉤、調節鏈條和安裝座，卷軸調節器頂部安裝有掛鉤，卷軸調節器上卷繞設置有調節鏈條，調節鏈條底部設置有安裝座，安裝座安裝在頂板底部。

5、優選的，卷軸調節器上開設有環繞狀槽口，卷軸調節器內部設置有轉盤，調節鏈條一端卷繞在槽口上，調節鏈條另一端卷繞設置在轉盤上。

6、優選的，框架垂直設置于底座頂部，框架呈長方體框架狀。

7、優選的，吊環的數量為四個，四個吊環兩兩一組分別設置在底座的前后兩端。

8、優選的，側板的數量為三個，三個側板分別插接設置在插裝槽內。

9、優選的，頂板頂部兩側開設有安裝槽，滑輪轉動連接在安裝槽內。

10、本實用新型具有以下有益效果：

11、本實用新型通過吊鉤組件、框架、側板和滑輪配合，通過將繩索滑動設置在滑輪上，減少了繩子與機柜頂部接觸時的摩擦力，繩索經過滑輪后，其拉動力會更加均勻地分布在機柜的四個角落，增加機柜整體的穩定性，減少機柜晃動或傾斜的風險，保障吊裝過程中人員和設備的安全；機柜可以分解成更輕便的部件，減少運輸過程中所需的空間，可以更容易地在有限的空間內操作，在完成移動后再次組裝，便于搬運和定位，降低安裝的復雜性和風險，通過調節鏈條根據實際情況靈活調節機柜的高度，使得吊運操作更加精準，降低誤差，減少機柜在吊運過程中受到的沖擊和震動，減少機柜受損的可能性，延長機柜的使用壽命。

技術特征：

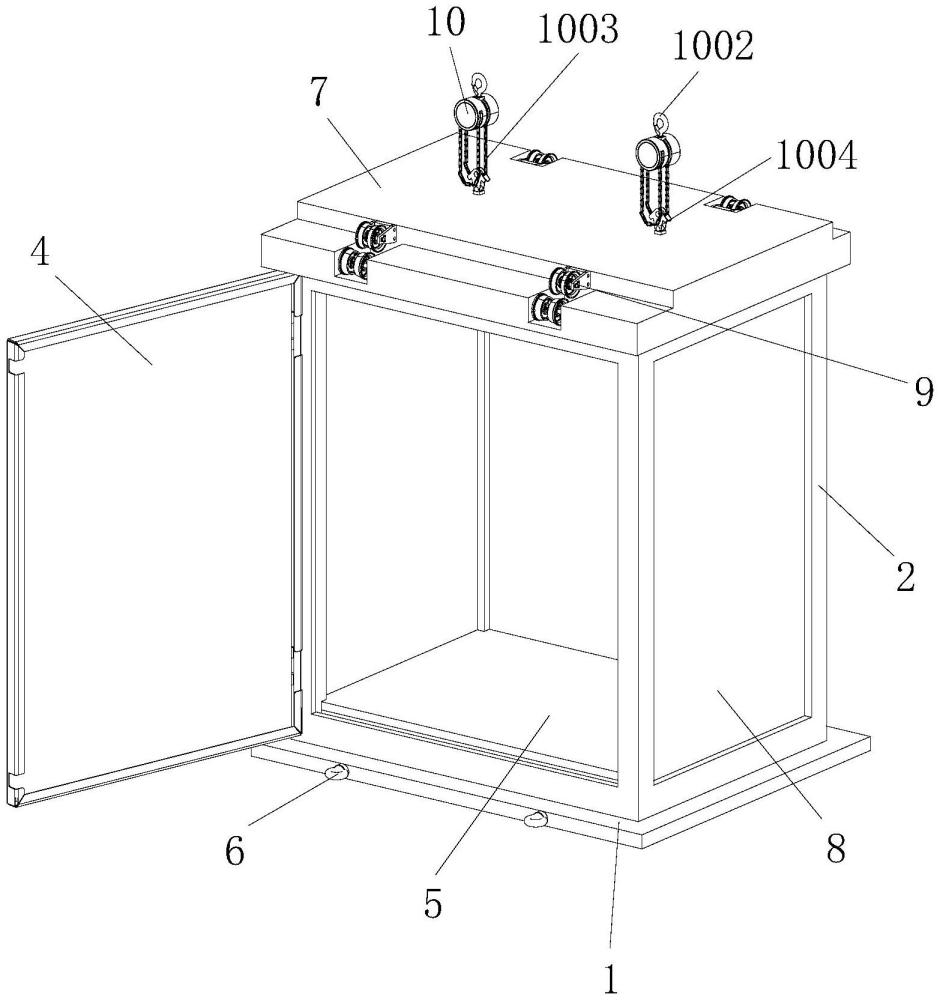

1.一種便于吊運的機柜，包括底座(1)、框架(2)和頂板(7)，其特征在于：所述框架(2)內壁開設有插裝槽(3)，所述框架(2)一側鉸接柜門(4)，所述底座(1)底部一側設置有吊環(6)，所述框架(2)內壁底部搭接有底板(5)，所述頂板(7)底部安裝有側板(8)，所述頂板(7)頂部一側安裝有滑輪(9)；

2.根據權利要求1所述的一種便于吊運的機柜，其特征在于：所述卷軸調節器(1001)上開設有環繞狀槽口，所述卷軸調節器(1001)內部設置有轉盤，所述調節鏈條(1003)一端卷繞在槽口上，所述調節鏈條(1003)另一端卷繞設置在轉盤上。

3.根據權利要求1所述的一種便于吊運的機柜，其特征在于：所述框架(2)垂直設置于底座(1)頂部，所述框架(2)呈長方體框架狀。

4.根據權利要求2所述的一種便于吊運的機柜，其特征在于：所述吊環(6)的數量為四個，四個所述吊環(6)兩兩一組分別設置在底座(1)的前后兩端。

5.根據權利要求1所述的一種便于吊運的機柜，其特征在于：所述側板(8)的數量為三個，三個所述側板(8)分別插接設置在插裝槽(3)內。

6.根據權利要求1所述的一種便于吊運的機柜，其特征在于：所述頂板(7)頂部兩側開設有安裝槽，所述滑輪(9)轉動連接在安裝槽內。

技術總結
本技術公開了一種便于吊運的機柜，包括底座、框架和頂板，框架內壁開設有插裝槽，框架一側鉸接柜門，還包括吊鉤組件，吊鉤組件包括卷軸調節器、掛鉤、調節鏈條和安裝座，卷軸調節器頂部安裝有掛鉤，卷軸調節器上卷繞設置有調節鏈條，調節鏈條底部設置有安裝座，安裝座安裝在頂板底部。吊鉤組件、框架、側板和滑輪配合，通過將繩索滑動設置在滑輪上，減少了繩子與機柜頂部接觸時的摩擦力，增加機柜整體的穩定性；機柜可以分解成更輕便的部件，減少運輸過程中所需的空間，便于搬運和定位，降低安裝的復雜性和風險，通過調節鏈條根據實際情況靈活調節機柜的高度，使得吊運操作更加精準，降低誤差，減少機柜在吊運過程中受到的沖擊和震動。

技術研發人員：張岳平,李豪杰,王璐
受保護的技術使用者：臨沂城市云大數據有限公司
技術研發日：20240614
技術公布日：2025/4/24
