本發明涉及燃?xì)廨啓C(jī)控制，尤其涉及一種燃?xì)廨啓C(jī)透平排氣溫度控制方法及系統。

背景技術：

1、目前可再生能源發電占比逐年提高，但可再生能源發電方式普遍存在間歇性與波動性，其發電負荷非常依賴環境條件，對電力系統的穩定性提出巨大挑戰。燃?xì)廨啓C(jī)及燃?xì)?蒸汽聯合循環的發電方式憑借其清潔環保、啟停快、變負荷能力強等優勢，對維持電力系統的穩定起到關鍵作用，得到迅速發展。燃?xì)廨啓C(jī)的發電負荷越高，其發電效率也越高，因此燃?xì)廨啓C(jī)機組通常在高負荷段運行。然而在燃?xì)廨啓C(jī)發電負荷升高的同時伴隨著透平入口溫度的升高，受高溫部件材料的限制，燃?xì)廨啓C(jī)的發電負荷存在上限。由于透平入口溫度過高難以測量，因此普遍采取限制透平排氣溫度的方法來保證透平入口溫度在允許范圍內。通過調節燃?xì)廨啓C(jī)的燃料流量使透平排氣溫度控制在安全范圍內，稱為燃?xì)廨啓C(jī)透平排氣溫度控制系統，簡稱溫度控制系統。

2、根據壓氣機的壓比，在不同壓比下定義透平排氣溫度的上限值(即設定值)，構成溫控線。根據當前工況下的壓氣機壓比確定透平排氣溫度設定值，與實際的燃?xì)廨啓C(jī)透平排氣溫度通過pid控制器求解燃料流量基準。由于燃?xì)廨啓C(jī)的特殊控制方式，其轉速負荷控制系統、加速度控制系統、啟動控制系統等也通過燃料流量來調節機組參數，將各個控制系統計算到的燃料流量基準中的最小值作為最終的燃料流量基準來調節燃料流量。在高負荷運行時，一般是轉速負荷控制系統計算到的燃料流量基準最小，當燃?xì)廨啓C(jī)負荷持續升高時，燃?xì)廨啓C(jī)透平排氣溫度隨之升高，排氣溫度與溫度設定值偏差變小，直到溫度控制系統計算到的燃料流量基準最小，機組負荷達到最高，稱為溫控狀態。在機組進入溫控狀態后，不再能夠自由調節機組負荷，失去了調峰調頻能力。因此電網調度經常將燃?xì)廨啓C(jī)機組的負荷控制在高負荷段卻又不進入溫控狀態，使機組發電效率最大的同時保持一定的調峰調頻能力。由于電網頻率的波動性，轉速負荷控制系統進行一次調頻會使其計算到的燃料流量基準上下波動。當機組負荷較高時，溫度控制系統與轉速負荷控制系統的燃料流量基準非常接近，由于轉速負荷控制系統燃料流量基準的上下波動，使得機組在轉速負荷控制與溫度控制之間來回切換，大大影響機組的調頻性能，無法滿足規定的調頻性能考核指標，造成經濟損失。

技術實現思路

1、鑒于上述現有存在的問題，提出了本發明。

2、因此，本發明提供了一種燃?xì)廨啓C(jī)透平排氣溫度控制方法及系統解決由于一次調頻導致機組在溫控狀態與轉速負荷控制狀態間來回切換，影響機組的調頻性能的問題。

3、為解決上述技術問題，本發明提供如下技術方案：

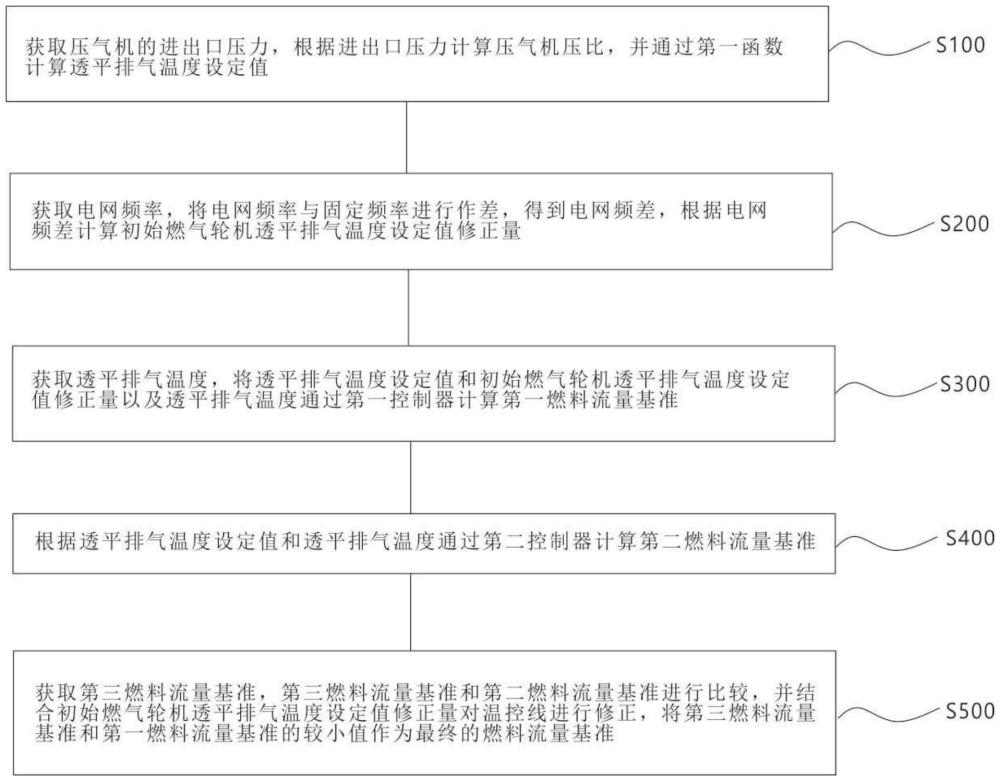

4、第一方面，本發明提供了一種燃?xì)廨啓C(jī)透平排氣溫度控制方法，包括：

5、獲取壓氣機的進出口壓力，根據進出口壓力計算壓氣機壓比，并通過第一函數計算透平排氣溫度設定值；

6、獲取電網頻率，將電網頻率與固定頻率進行作差，得到電網頻差，根據電網頻差計算初始燃?xì)廨啓C(jī)透平排氣溫度設定值修正量；

7、獲取透平排氣溫度，將透平排氣溫度設定值和初始燃?xì)廨啓C(jī)透平排氣溫度設定值修正量以及透平排氣溫度通過第一控制器計算第一燃料流量基準；

8、根據透平排氣溫度設定值和透平排氣溫度通過第二控制器計算第二燃料流量基準；

9、獲取第三燃料流量基準，第三燃料流量基準和第二燃料流量基準進行比較，并結合初始燃?xì)廨啓C(jī)透平排氣溫度設定值修正量對溫控線進行修正，將第三燃料流量基準和第一燃料流量基準的較小值作為最終的燃料流量基準。

10、作為本發明所述的燃?xì)廨啓C(jī)透平排氣溫度控制方法的一種優選方案，其中：壓氣機壓比包括：

11、壓氣機出口絕對壓力為壓氣機出口表壓加上大氣壓力；

12、壓氣機入口壓力為大氣壓力減去壓氣機進氣濾網壓差；

13、壓氣機壓比為壓氣機出口壓力與壓氣機入口壓力的比值。

14、作為本發明所述的燃?xì)廨啓C(jī)透平排氣溫度控制方法的一種優選方案，其中：初始燃?xì)廨啓C(jī)透平排氣溫度設定值修正量包括：

15、將電網頻差經過第二函數計算得到初始燃?xì)廨啓C(jī)透平排氣溫度設定值修正量；

16、當?shù)诙剂狭髁炕鶞?zhǔn)大于第三燃料流量基準，比較器輸出為0，將初始燃?xì)廨啓C(jī)透平排氣溫度設定值修正量作為最終的燃?xì)廨啓C(jī)透平排氣溫度設定值修正量。

17、作為本發明所述的燃?xì)廨啓C(jī)透平排氣溫度控制方法的一種優選方案，其中：第一燃料流量基準和第二燃料流量基準包括：

18、第一燃料流量基準為，將透平排氣溫度設定值與最終的燃?xì)廨啓C(jī)透平排氣溫度設定值修正量求和再減去透平排氣溫度的值，通過第一控制器計算得到第一燃料流量基準；

19、第二燃料流量基準為，將透平排氣溫度設定值與透平排氣溫度作差，通過第二控制器計算得到第二燃料流量基準。

20、作為本發明所述的燃?xì)廨啓C(jī)透平排氣溫度控制方法的一種優選方案，其中：還包括：

21、當電網頻率小于固定頻率，且超過一次調頻死區，則增大第一燃料流量基準。

22、作為本發明所述的燃?xì)廨啓C(jī)透平排氣溫度控制方法的一種優選方案，其中：對溫控線進行修正包括：

23、電網頻率降低的同時增加最終的燃?xì)廨啓C(jī)透平排氣溫度設定值修正量，增大第一燃料流量基準，保持第三燃料流量基準小于第一燃料流量基準。

24、作為本發明所述的燃?xì)廨啓C(jī)透平排氣溫度控制方法的一種優選方案，其中：還包括：

25、對于傳統的燃?xì)廨啓C(jī)機組，若第二燃料流量基準小于第三燃料流量基準時，燃?xì)廨啓C(jī)機組進入溫控狀態；

26、對于目前的燃?xì)廨啓C(jī)機組，若第一燃料流量基準小于第三燃料流量基準時，燃?xì)廨啓C(jī)機組進入溫控狀態；

27、保留第二燃料流量基準和第三燃料流量基準的比較結果，當連續設定時間第二燃料流量基準一直小于第三燃料流量基準時，將排氣溫度設定值修正量變?yōu)?，第一燃料流量基準減小至第三燃料流量基準以下，燃?xì)廨啓C(jī)機組進入溫控狀態。

28、第二方面，本發明提供了一種燃?xì)廨啓C(jī)透平排氣溫度控制系統，包括：

29、數據獲取模塊，用于獲取燃?xì)廨啓C(jī)透平排氣溫度控制所需的數據；

30、第一計算模塊，用于根據進出口壓力計算壓氣機壓比，并通過第一函數計算透平排氣溫度設定值；

31、第二計算模塊，用于將電網頻率與固定頻率進行作差，得到電網頻差，根據電網頻差計算初始燃?xì)廨啓C(jī)透平排氣溫度設定值修正量；

32、第三計算模塊，用于將透平排氣溫度設定值和初始燃?xì)廨啓C(jī)透平排氣溫度設定值修正量以及透平排氣溫度通過第一控制器計算第一燃料流量基準；

33、第四計算模塊，用于根據透平排氣溫度設定值和透平排氣溫度通過第二控制器計算第二燃料流量基準；

34、修正模塊，用于將第三燃料流量基準和第二燃料流量基準進行比較，并結合初始燃?xì)廨啓C(jī)透平排氣溫度設定值修正量對溫控線進行修正，將第三燃料流量基準和第一燃料流量基準的較小值作為最終的燃料流量基準。

35、第三方面，本發明提供了一種計算設備，包括：

36、存儲器和處理器；

37、所述存儲器用于存儲計算機可執行指令，所述處理器用于執行所述計算機可執行指令，該計算機可執行指令被處理器執行時實現燃?xì)廨啓C(jī)透平排氣溫度控制方法的步驟。

38、第四方面，本發明提供了一種計算機可讀存儲介質，其存儲有計算機可執行指令，該計算機可執行指令被處理器執行時實現所述燃?xì)廨啓C(jī)透平排氣溫度控制方法的步驟。

39、與現有技術相比，本發明的有益效果：本發明根據電網頻率的變化自動調整透平排氣溫度設定值，以優化燃?xì)廨啓C(jī)機組的一次調頻性能。當電網頻率下降時，通過適當提高透平排氣溫度設定值，增加溫度控制系統的燃料流量基準，從而避免機組由于一次調頻在溫控狀態與轉速負荷控制狀態間頻繁切換，提高機組調頻性能。當透平排氣溫度持續偏高時能取消對透平排氣溫度設定值的修正，使機組正常進入溫控狀態，保證安全運行。通過智能調整溫控線，減少因頻繁切換控制方式導致的調頻性能損失，產生調頻經濟收益，在保證機組安全運行的前提下，提高電網對新能源電力的消納能力，促進新能源電力的發展和利用。
