本技術涉及電站機組，具體涉及一種電站機組輔助同軸對中裝置。

背景技術：

1、電站機組包括前端發動機與后端配套機組，目前，兩者之間的連接方式是通過發動機上的飛輪中心滾動軸承與機組上的連接軸相連接，連接后再通過固定螺栓緊固，在裝配過程中，需要使用儀表對連接軸同軸度進行測量，操作較為繁瑣，且可能會因為同軸度測量不準確等原因?qū)е逻B接軸不同軸，從而出現假固定或無法對中固定的現象。

技術實現思路

1、本實用新型要解決的技術問題是現有的電站機組安裝時操作繁瑣，且容易出現假固定或無法對中固定的問題。

2、為了解決上述技術問題，本實用新型的技術方案是提供一種電站機組輔助同軸對中裝置，包括托架，所述托架上設有發動機支撐、輔助同軸對中支架和機組支撐，所述發動機支撐設在托架一端，所述機組支撐設在托架另一端，所述輔助同軸對中支架設在發動機支撐與機組支撐之間，所述輔助同軸對中支架上設有開口的輔助同軸襯套，且所述輔助同軸襯套的開口朝向輔助同軸對中支架和機組支撐，所述輔助同軸對中支架和機組支撐下方均連接有伸縮氣缸，且輔助同軸對中支架和機組支撐可在托架上水平移動。

3、可選的，所述支撐包括發動機前支持和發動機后支持，發動機前支持設在托架一端，所述發動機后支持位于發動機前支持內側且與發動機前支持位于同一直線上，所述輔助同軸對中支架設在發動機后支持與機組支撐之間。

4、可選的，所述輔助同軸襯套為彈性薄片，材質為1cr17ni7，其兩端設有螺孔，螺孔中設有調節螺釘。

5、可選的，所述調節螺釘上設有彈簧，輔助同軸襯套一端設有彈性弧形襯片。

6、綜上所述，本實用新型至少具有以下一種有益效果：

7、1、本實用新型設置輔助同軸襯套，可通過位置調整將前端發動機與后端配套機組直接連接，無需連接軸，也無需測量儀器進行測量，操作簡單，從而避免操作失誤導致無法對中固定。

8、2、本實用新型在輔助同軸襯套端部設置螺釘，可根據發動機分輪盤的大小進行調整，適用于多種尺寸的飛輪盤安裝，且設置弧形襯套，避免輔助同軸端部劃傷設備。

技術特征：

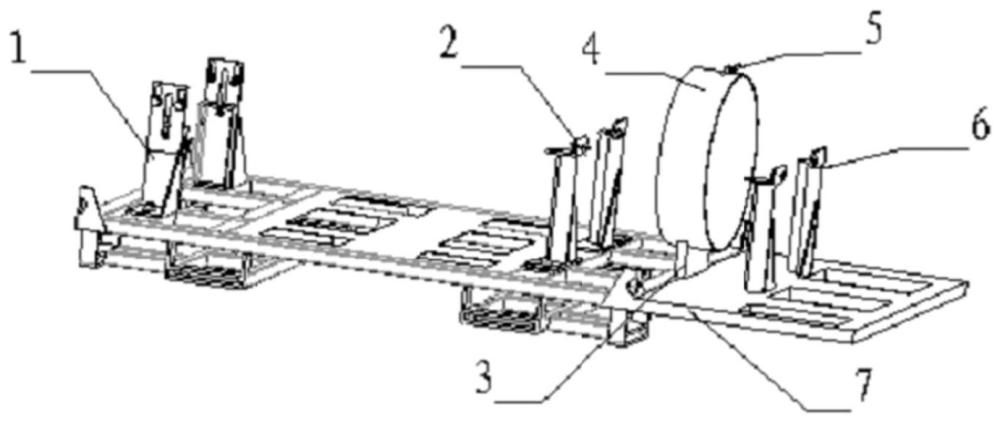

1.一種電站機組輔助同軸對中裝置，其特征在于，包括托架(7)，所述托架(7)上設有發動機支撐、輔助同軸對中支架(3)和機組支撐(6)，所述發動機支撐設在托架(7)一端，所述機組支撐(6)設在托架(7)另一端，所述輔助同軸對中支架(3)設在發動機支撐與機組支撐(6)之間，所述輔助同軸對中支架(3)上設有開口的輔助同軸襯套(4)，且所述輔助同軸襯套(4)的開口朝向輔助同軸對中支架(3)和機組支撐(6)，所述輔助同軸對中支架(3)和機組支撐(6)下方均連接有伸縮氣缸，且輔助同軸對中支架(3)和機組支撐(6)可在托架(7)上水平移動。

2.根據權利要求1所述的電站機組輔助同軸對中裝置，其特征在于，所述支撐包括發動機前支持(1)和發動機后支持(2)，發動機前支持(1)設在托架(7)一端，所述發動機后支持(2)位于發動機前支持(1)內側且與發動機前支持(1)位于同一直線上，所述輔助同軸對中支架(3)設在發動機后支持(2)與機組支撐(6)之間。

3.根據權利要求1所述的電站機組輔助同軸對中裝置，其特征在于，所述輔助同軸襯套(4)為彈性薄片，材質為1cr17ni7，其兩端設有螺孔，螺孔中設有調節螺釘(5)。

4.根據權利要求3所述的電站機組輔助同軸對中裝置，其特征在于，所述調節螺釘(5)上設有彈簧(9)，輔助同軸襯套(4)一端設有彈性弧形襯片(8)。

技術總結
本技術涉及電站機組技術領域，公開了一種電站機組輔助同軸對中裝置，包括托架，所述托架上設有發動機支撐、輔助同軸對中支架和機組支撐，所述發動機支撐設在托架一端，所述機組支撐設在托架另一端，所述輔助同軸對中支架設在發動機支撐與機組支撐之間，所述輔助同軸對中支架上設有輔助同軸襯套，所述輔助同軸對中支架和機組支撐下方均連接有伸縮氣缸，且輔助同軸對中支架和機組支撐可在托架上水平移動。本技術設置輔助同軸襯套，可通過位置調整將前端發動機與后端配套機組直接連接，無需連接軸，也無需測量儀器進行測量，操作簡單，從而避免操作失誤導致無法對中固定。

技術研發人員：許亞軍,符興勝,陳雷,紀麗偉,紀嘉偉,劉楨榕
受保護的技術使用者：上海新動力汽車科技股份有限公司
技術研發日：20240422
技術公布日：2025/4/28
