本發明涉及風電機組塔筒監測，更具體地說，本發明涉及一種風電機組塔筒振動監測裝置。

背景技術：

1、風力發電機組是將風的動能轉換為電能的系統，風電機組的塔筒是風力發電機組中的承重部件，在風力發電機組中主要起支撐作用，同時吸收機組震動，在實際使用過程中為了確保安全，防止振動影響風力發電機組需要對振動進行監測，在實際使用時，不易于對振動監測裝置進行安裝，且安裝該裝置時，安裝較為不便，增加了工作人員的工作量和強度。

2、專利申請號為cn202420350903.1的中國專利公開了一種風電機組振動監測裝置，包括上塔筒和下塔筒，上塔筒的底部設置有上連接法蘭盤，下塔筒的頂部設置有下連接法蘭盤。該發明通過支撐板將振動監測裝置和傳感器組安裝在塔筒內部，并對塔筒進行實時監測；為了保障支撐板的支撐強度，除了連接法蘭盤的支撐之外，還增加了支撐機構對支撐板進行支撐，且支撐機構直接安裝在塔筒的內側壁上，方便安裝，減輕了工人的工作量和勞動強度；

3、然而結合其說明書附圖可以看出，該振動監測裝置的對振動監測裝置支撐的支撐板的尺寸固定，只能安裝在塔筒的固定高度，靈活性欠佳，完全無法順應塔筒自上而下直徑漸變的結構特性，無法精準適配，致使檢測數據失準，運維人員想要優化檢測布局，卻受限于支撐板無法靈活移位，只能大費周章更換整套裝置，徒增成本與停機時長，影響使用效果。

技術實現思路

1、為了克服現有技術的上述缺陷，本發明提供一種風電機組塔筒振動監測裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種風電機組塔筒振動監測裝置，包括上塔筒和位于上塔筒底部的下塔筒，所述上塔筒和下塔筒的相對一側固定連接有塔筒內連接法蘭盤，通過塔筒內連接法蘭盤將上塔筒和下塔筒組合連接，所述上塔筒和下塔筒的中部設置有第一支撐板，所述第一支撐板的兩端對稱設置有輔助支撐機構，所述第一支撐板的頂部設置有振動監測裝置，通過輔助支撐機構，可以將第一支撐板穩定固定在塔筒的中部，并通過振動監測裝置可以檢測第一支撐板的振動幅度，從而檢測塔筒的振動效果；

3、所述第一支撐板的底部固定連接有兩個穩定卡條，所述第一支撐板的底部兩側對稱設置有第二支撐板，所述第二支撐板的一端插設有螺桿，所述螺桿的底端套設有第一擠壓板和緊固螺帽，所述第二支撐板遠離螺桿的一端頂部固定連接有第一螺柱，所述第一支撐板的中部開設有第一調節滑槽，通過穩定卡條提高第二支撐板與第一支撐板的連接穩定性，并通過轉動緊固螺帽控制第一擠壓板和第二支撐板的配合夾持在塔筒內連接法蘭盤的兩側，可以對兩個第二支撐板的相背一端夾持固定在塔筒內連接法蘭盤的中部，從而對第一支撐板支撐，并通過第一螺柱在第一調節滑槽的內部滑動，可以根據塔筒內連接法蘭盤的直徑調節第一支撐板的安裝位置，方便適配使用；

4、所述第一支撐板的頂部與振動監測裝置相對應的位置固定連接有安裝卡框，所述振動監測裝置的兩側對稱固定連接有安裝卡條，所述振動監測裝置的一側固定連接有固定耳板，所述固定耳板的中部插設有緊固螺栓。通過安裝卡框對振動監測裝置的安裝進行限位，并通過與安裝卡條的配合，提高振動監測裝置安裝的穩定性，并通過轉動緊固螺栓可以對振動監測裝置的位置進行固定，方便對振動監測裝置拆卸檢修和安裝固定。

5、優選地，所述第二支撐板的一端延伸至塔筒內連接法蘭盤的頂部，所述第一擠壓板位于塔筒內連接法蘭盤的底部，所述螺桿位于第一擠壓板的底部，通過第二支撐板和第一擠壓板的配合，可以將第二支撐板的一端固定在塔筒內連接法蘭盤的一側，從而通過第二支撐板的另一端對第一支撐板進行支撐固定。

6、優選地，所述穩定卡條的截面形狀設置為“l”形，所述穩定卡條設置在第二支撐板的兩側并與第二支撐板的壁體相貼合，通過穩定卡條提高第二支撐板在第一支撐板底部滑動的穩定性。

7、優選地，所述第一螺柱貫穿第一調節滑槽的中部并套設有螺帽，螺帽位于第一支撐板的頂部，所述第一螺柱的直徑與第一調節滑槽的寬度相適配，通過第一螺柱和第一調節滑槽的配合，方便對第二支撐板的一端位置進行調節，并通過螺帽對第一支撐板擠壓，方便對第二支撐板的位置固定，方便調節使用。

8、優選地，所述安裝卡框的截面形狀設置為“l”形，所述安裝卡條位于安裝卡框的中部，所述振動監測裝置與安裝卡框相適配，通過安裝卡框和安裝卡條的配合提高振動監測裝置的安裝穩定性。

9、優選地，所述固定耳板位于安裝卡框開口處一側，所述緊固螺栓的底部壁體與第一支撐板的頂部壁體相貼合，通過轉動緊固螺栓可以對固定耳板的位置固定，從而對振動監測裝置的位置安裝固定。

10、優選地，所述輔助支撐機構包括開設在第一支撐板兩端的第二調節滑槽，所述第一支撐板的底部兩側對稱設置有輔助側板，所述輔助側板的頂部一端固定連接有第二螺柱，所述第二螺柱貫穿第二調節滑槽的中部并套設有螺帽。

11、優選地，所述輔助側板遠離第二螺柱的一端插設有連接螺桿，所述連接螺桿的底部固定連接有第二擠壓板，所述連接螺桿的頂部套設有螺帽，所述輔助側板和第二擠壓板分別設置在塔筒內連接法蘭盤的上下兩側，通過第二螺柱與第二調節滑槽的配合，可以根據需要調節輔助側板靠近第二擠壓板一端的位置，從而將輔助側板靠近第二擠壓板的一端與第二擠壓板的配合夾持在塔筒內連接法蘭盤的兩側，從而通過轉動連接螺桿頂部的螺帽將第二擠壓板夾持固定在塔筒內連接法蘭盤的中部，從而對第一支撐板的兩側支撐固定，提高第一支撐板的穩定性。

12、本發明的技術效果和優點：

13、1、本發明首先通過設置第二支撐板對第一支撐板的兩側進行支撐，并通過穩定卡條對第二支撐板限位，通過第一螺柱與第一調節滑槽的配合，方便對第二支撐板的一端與第一支撐板的距離進行調節，方便在具體安裝時根據實際需要調節第二支撐板一端的移動長度，方便適配使用，可以靈活調節，方便運維人員靈活調節移動，提高使用效果；

14、2、本發明還通過設置的安裝卡框和安裝卡條的配合，對振動監測裝置的安裝進行限位，并通過轉動緊固螺栓與固定耳板的配合，對振動監測裝置的位置進行固定，方便安裝拆卸使用，并通過輔助支撐機構，可以對第一支撐板區別于第二支撐板所在位置的兩側進行支撐，且可以根據需要調節輔助側板的位置，方便調節使用；

15、綜上，通過上述多個作用的相互影響，可以方便根據實際需要調節第二支撐板一端的移動長度，方便適配使用，可以靈活調節，方便運維人員靈活調節移動，提高使用效果。

技術特征：

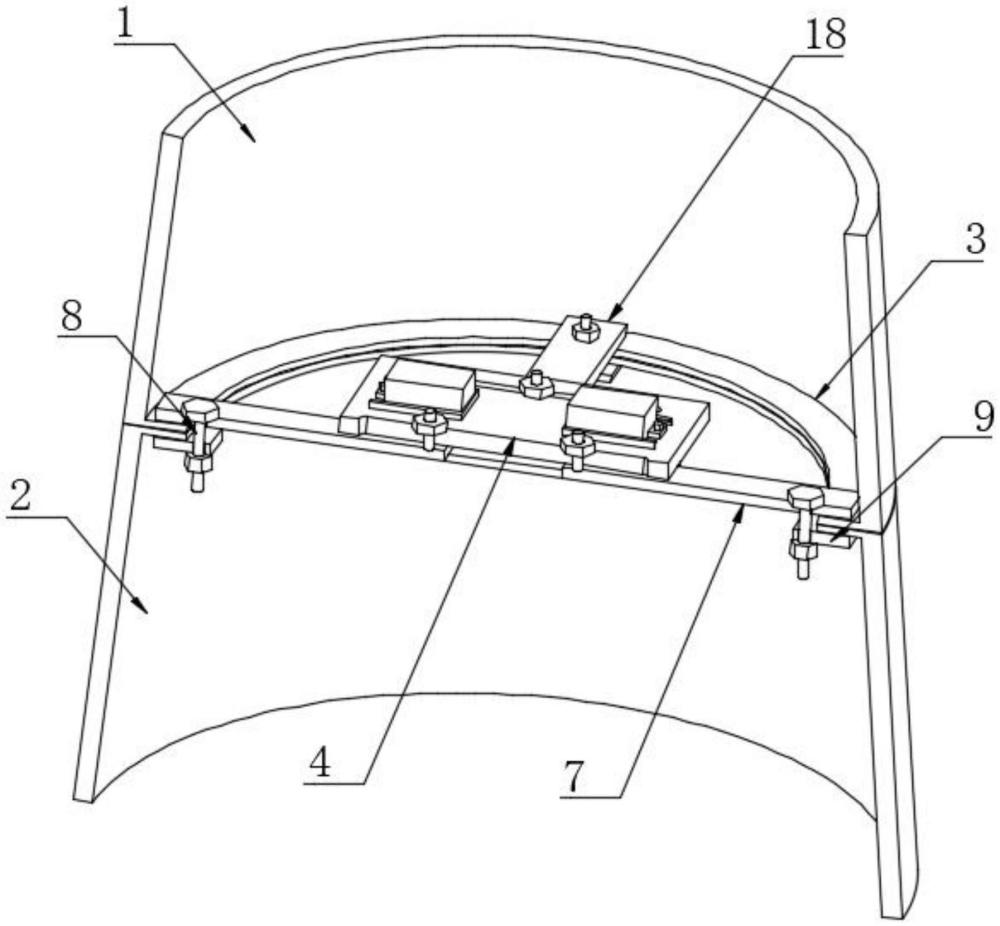

1.一種風電機組塔筒振動監測裝置，包括上塔筒(1)和位于上塔筒(1)底部的下塔筒(2)，其特征在于：所述上塔筒(1)和下塔筒(2)的相對一側固定連接有塔筒內連接法蘭盤(3)，所述上塔筒(1)和下塔筒(2)的中部設置有第一支撐板(4)，所述第一支撐板(4)的兩端對稱設置有輔助支撐機構，所述第一支撐板(4)的頂部設置有振動監測裝置(13)；

2.根據權利要求1所述的一種風電機組塔筒振動監測裝置，其特征在于：所述第二支撐板(7)的一端延伸至塔筒內連接法蘭盤(3)的頂部，所述第一擠壓板(9)位于塔筒內連接法蘭盤(3)的底部，所述螺桿(8)位于第一擠壓板(9)的底部。

3.根據權利要求1所述的一種風電機組塔筒振動監測裝置，其特征在于：所述穩定卡條(5)的截面形狀設置為“l”形，所述穩定卡條(5)設置在第二支撐板(7)的兩側并與第二支撐板(7)的壁體相貼合。

4.根據權利要求1所述的一種風電機組塔筒振動監測裝置，其特征在于：所述第一螺柱(11)貫穿第一調節滑槽(6)的中部并套設有螺帽，螺帽位于第一支撐板(4)的頂部，所述第一螺柱(11)的直徑與第一調節滑槽(6)的寬度相適配。

5.根據權利要求1所述的一種風電機組塔筒振動監測裝置，其特征在于：所述安裝卡框(12)的截面形狀設置為“l”形，所述安裝卡條(14)位于安裝卡框(12)的中部，所述振動監測裝置(13)與安裝卡框(12)相適配。

6.根據權利要求1所述的一種風電機組塔筒振動監測裝置，其特征在于：所述固定耳板(15)位于安裝卡框(12)開口處一側，所述緊固螺栓(16)的底部壁體與第一支撐板(4)的頂部壁體相貼合。

7.根據權利要求1所述的一種風電機組塔筒振動監測裝置，其特征在于：所述輔助支撐機構包括開設在第一支撐板(4)兩端的第二調節滑槽(17)，所述第一支撐板(4)的底部兩側對稱設置有輔助側板(18)，所述輔助側板(18)的頂部一端固定連接有第二螺柱(21)，所述第二螺柱(21)貫穿第二調節滑槽(17)的中部并套設有螺帽。

8.根據權利要求1所述的一種風電機組塔筒振動監測裝置，其特征在于：所述輔助側板(18)遠離第二螺柱(21)的一端插設有連接螺桿(19)，所述連接螺桿(19)的底部固定連接有第二擠壓板(20)，所述連接螺桿(19)的頂部套設有螺帽，所述輔助側板(18)和第二擠壓板(20)分別設置在塔筒內連接法蘭盤(3)的上下兩側。

技術總結
本發明公開了一種風電機組塔筒振動監測裝置，具體涉及風電機組塔筒監測技術領域，包括上塔筒和位于上塔筒底部的下塔筒，上塔筒和下塔筒的相對一側固定連接有塔筒內連接法蘭盤，上塔筒和下塔筒的中部設置有第一支撐板，第一支撐板的兩端對稱設置有輔助支撐機構。本發明首先通過設置第二支撐板對第一支撐板的兩側進行支撐，并通過穩定卡條對第二支撐板限位，通過第一螺柱與第一調節滑槽的配合，方便對第二支撐板的一端與第一支撐板的距離進行調節，方便在具體安裝時根據實際需要調節第二支撐板一端的移動長度，方便適配使用，可以靈活調節，方便運維人員靈活調節移動，提高使用效果。

技術研發人員：張中杰,劉磊,張春輝,張文軍
受保護的技術使用者：山西華電平魯新能源有限公司
技術研發日：
技術公布日：2025/4/28
