本發明涉及柴油發電機組，具體是一種方便檢修的雙層集裝箱式柴油發電機。

背景技術：

1、柴油發電機組作為備用電源被廣泛應用于各種場合，如通信行業、財政金融部門、醫院、學校、工廠機房、機場交通行業、大型商場公共設施場所、大型數據中心、電力不足的偏遠地區等。集裝箱式柴油發電機組是一種常見的發電設備，在國內及國外有廣泛的應用，因標準集裝箱可以不用占用建筑面積放置室外即可，使得集裝箱式發電機組為廣大用戶所接受。

2、其中，公告號為cn217233643u的中國專利中，公開了一種集裝箱式柴油發電機組，它通過箱體，可經定位框既能對箱蓋安裝固定，又能對箱蓋靈活的拆卸，從而能夠方便工作人員對箱體內的柴油機和發電機吊裝，提高了柴油機和發電機安裝的便利性，通過排風管和排風扇相互配合，又能對箱體內部熱量進行排出，保證了柴油機和發電機使用安全，同時立柱，又能對防護罩安裝，從而能夠使得防護罩對排風管防護，防止外界雨水或異物進入至排風管內。

3、在上述方案中雖通過可拆卸式的箱蓋來方便對柴油發電機進行拆裝，但是，僅采用固定式風機吹風的方式對其進行散熱，空氣在箱體內流動效率較低，起不到很好的散熱效果，并且箱蓋處于箱體的上方，對其進行拆卸較為麻煩。為此，我們提供了一種方便檢修的雙層集裝箱式柴油發電機解決以上問題。

技術實現思路

1、一)解決的技術問題

2、本發明的目的就是為了彌補現有技術的不足，提供了一種方便檢修的雙層集裝箱式柴油發電機。

3、二)技術方案

4、為實現上述目的，本發明提供如下技術方案：一種方便檢修的雙層集裝箱式柴油發電機，包括：

5、箱體結構，包括下箱體和固定連通于下箱體上的上箱體，所述下箱體的底面固定連接有底座，所述上箱體上固定連接有遮雨板。

6、發電機體，安裝于下箱體內，所述發電機體的排放端安裝有排氣管，且排氣管貫穿下箱體并延伸至下箱體的外部。

7、兩個取放口，分別開設于下箱體的兩側面，兩個所述取放口處均設置有遮擋板，且遮擋板上開設有透氣孔，所述下箱體內設置有用于對兩個遮擋板同步升降運動的升降組件。

8、兩個進風管，均固定連接于上箱體的上表面，兩個所述進風管上均安裝有過濾網，兩個所述進風管的上方均設置有清潔塊，所述上箱體上設置有用于對兩個清潔塊相向運動的移動組件。

9、兩個滑塊，對稱設置于上箱體內，兩個所述滑塊的下方均設置有第二散熱風機，兩個所述滑塊的一側均設置有第一散熱風機，所述滑塊上設置有用于對第二散熱風機往復擺動的擺動組件，所述滑塊上設置有用于與第一散熱風機連接的連接組件。

10、驅動組件，設置于上箱體內，用于同步驅動兩個滑塊進行相向運動。

11、聯動組件，設置于上箱體上，用于實現移動組件與驅動組件的聯動。

12、進一步的，所述下箱體的兩側面均固定連通有進出通道，兩個所述進出通道上均鉸接有防爆門，所述下箱體上鑲嵌有線管，所述發電機體的連接線穿過線管延伸至下箱體的外部。

13、進一步的，所述升降組件包括安裝于底座上的第一電機和轉動連接于下箱體上的第一單向螺桿，所述第一電機的輸出轉軸安裝有第二單向螺桿，且第二單向螺桿轉動連接于下箱體內，所述第一單向螺桿上和所述第二單向螺桿上均固定連接有皮帶輪，且兩個皮帶輪通過皮帶傳動連接。

14、進一步的，兩個所述遮擋板分別螺紋連接于第二單向螺桿上和第一單向螺桿上，兩個所述遮擋板上均滑動連接有導向桿，且導向桿的兩端分別固定連接于下箱體上和上箱體上。

15、進一步的，所述下箱體內壁的兩側均固定連接有兩個密封塊，所述遮擋板的兩端抵靠于兩個密封塊上，所述下箱體的內底壁開設有密封槽，且遮擋板的底端插接于密封槽內。

16、進一步的，所述移動組件包括安裝于上箱體上的支座，所述支座內固定連接有第一引導桿，且兩個清潔塊均滑動連接于第一引導桿上，所述支座上安裝有第二電機，所述第二電機的輸出轉軸安裝有第一雙向絲桿，且兩個清潔塊分別螺紋連接于第一雙向絲桿的兩端，所述清潔塊的底面安裝有刷毛。

17、進一步的，所述擺動組件包括轉動連接于滑塊上的旋轉軸和開設于滑塊上的旋轉槽，所述旋轉軸上固定連接有傳動齒輪，所述傳動齒輪上轉動連接有第一鉸接塊，所述第一鉸接塊上鉸接有鉸接桿，所述鉸接桿遠離第一鉸接塊的一端鉸接有第二鉸接塊，所述旋轉槽內轉動連接有擺動桿，所述擺動桿的底端固定連接于第二散熱風機上，所述擺動桿上固定連接有連接軸，所述第二鉸接塊轉動連接于連接軸上，所述上箱體內固定連接有齒條，且齒條與傳動齒輪相嚙合。

18、進一步的，所述連接組件包括固定連接于滑塊上的l型連接桿，所述l型連接桿遠離滑塊的一端固定連接于第一散熱風機上，所述l型連接桿上滑動連接有滑動桿，且滑動桿固定連接于上箱體內。

19、進一步的，所述驅動組件包括轉動連接于上箱體內的第二雙向螺桿、固定連接于上箱體內的第二引導桿，所述滑塊的一端螺紋連接于第二雙向螺桿上，所述滑塊的另一端滑動連接于第二引導桿上。

20、進一步的，所述聯動組件包括轉動連接于上箱體上的傳動桿，所述傳動桿的一端和第一雙向絲桿上均固定連接有第一錐齒輪，且兩個第一錐齒輪相嚙合，所述傳動桿的另一端和所述第二雙向螺桿上均固定連接有第二錐齒輪，且兩個第二錐齒輪相嚙合。

21、三)有益效果：

22、與現有技術相比，該方便檢修的雙層集裝箱式柴油發電機具備如下有益效果：

23、一、本發明通過設計雙層集裝箱式結構，將發電機體與散熱系統分離，有效地解決了傳統固定式風機散熱效率低的問題，上箱體專為散熱而設，并配備了可調整吹風角度和位置的第一、第二散熱風機，確保了冷空氣能夠高效地流通并帶走發電機組產生的熱量，從而保障了設備的安全運行。

24、二、本發明采用的取放口及遮擋板的設計，使得在需要對發電機組進行檢修或更換時，工人可以通過升降組件輕松開啟取放口，無需復雜的拆裝過程即可完成對發電機體的操作，極大地提高了維護工作的便捷性。

技術特征：

1.一種方便檢修的雙層集裝箱式柴油發電機，其特征在于，包括：

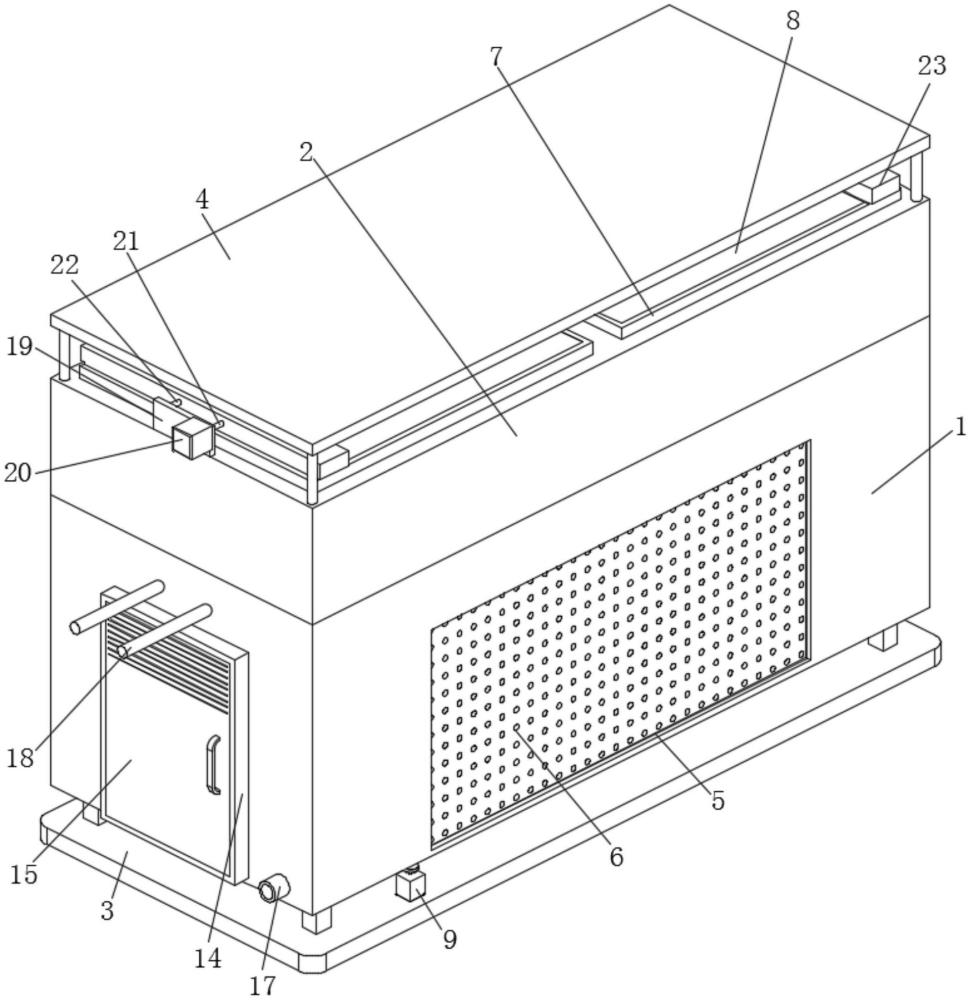

2.根據權利要求1所述的一種方便檢修的雙層集裝箱式柴油發電機，其特征在于：所述下箱體(1)的兩側面均固定連通有進出通道(14)，兩個所述進出通道(14)上均鉸接有防爆門(15)，所述下箱體(1)上鑲嵌有線管(17)，所述發電機體(16)的連接線穿過線管(17)延伸至下箱體(1)的外部。

3.根據權利要求1所述的一種方便檢修的雙層集裝箱式柴油發電機，其特征在于：所述升降組件包括安裝于底座(3)上的第一電機(9)和轉動連接于下箱體(1)上的第一單向螺桿(11)，所述第一電機(9)的輸出轉軸安裝有第二單向螺桿(43)，且第二單向螺桿(43)轉動連接于下箱體(1)內，所述第一單向螺桿(11)上和所述第二單向螺桿(43)上均固定連接有皮帶輪(10)，且兩個皮帶輪(10)通過皮帶傳動連接。

4.根據權利要求3所述的一種方便檢修的雙層集裝箱式柴油發電機，其特征在于：兩個所述遮擋板(6)分別螺紋連接于第二單向螺桿(43)上和第一單向螺桿(11)上，兩個所述遮擋板(6)上均滑動連接有導向桿(12)，且導向桿(12)的兩端分別固定連接于下箱體(1)上和上箱體(2)上。

5.根據權利要求1所述的一種方便檢修的雙層集裝箱式柴油發電機，其特征在于：所述下箱體(1)內壁的兩側均固定連接有兩個密封塊(13)，所述遮擋板(6)的兩端抵靠于兩個密封塊(13)上，所述下箱體(1)的內底壁開設有密封槽(44)，且遮擋板(6)的底端插接于密封槽(44)內。

6.根據權利要求1所述的一種方便檢修的雙層集裝箱式柴油發電機，其特征在于：所述移動組件包括安裝于上箱體(2)上的支座(19)，所述支座(19)內固定連接有第一引導桿(22)，且兩個清潔塊(23)均滑動連接于第一引導桿(22)上，所述支座(19)上安裝有第二電機(20)，所述第二電機(20)的輸出轉軸安裝有第一雙向絲桿(21)，且兩個清潔塊(23)分別螺紋連接于第一雙向絲桿(21)的兩端，所述清潔塊(23)的底面安裝有刷毛。

7.根據權利要求1所述的一種方便檢修的雙層集裝箱式柴油發電機，其特征在于：所述擺動組件包括轉動連接于滑塊(29)上的旋轉軸(35)和開設于滑塊(29)上的旋轉槽(40)，所述旋轉軸(35)上固定連接有傳動齒輪(34)，所述傳動齒輪(34)上轉動連接有第一鉸接塊(36)，所述第一鉸接塊(36)上鉸接有鉸接桿(37)，所述鉸接桿(37)遠離第一鉸接塊(36)的一端鉸接有第二鉸接塊(38)，所述旋轉槽(40)內轉動連接有擺動桿(41)，所述擺動桿(41)的底端固定連接于第二散熱風機(42)上，所述擺動桿(41)上固定連接有連接軸(39)，所述第二鉸接塊(38)轉動連接于連接軸(39)上，所述上箱體(2)內固定連接有齒條(33)，且齒條(33)與傳動齒輪(34)相嚙合。

8.根據權利要求1所述的一種方便檢修的雙層集裝箱式柴油發電機，其特征在于：所述連接組件包括固定連接于滑塊(29)上的l型連接桿(30)，所述l型連接桿(30)遠離滑塊(29)的一端固定連接于第一散熱風機(32)上，所述l型連接桿(30)上滑動連接有滑動桿(31)，且滑動桿(31)固定連接于上箱體(2)內。

9.根據權利要求6所述的一種方便檢修的雙層集裝箱式柴油發電機，其特征在于：所述驅動組件包括轉動連接于上箱體(2)內的第二雙向螺桿(26)、固定連接于上箱體(2)內的第二引導桿(28)，所述滑塊(29)的一端螺紋連接于第二雙向螺桿(26)上，所述滑塊(29)的另一端滑動連接于第二引導桿(28)上。

10.根據權利要求9所述的一種方便檢修的雙層集裝箱式柴油發電機，其特征在于：所述聯動組件包括轉動連接于上箱體(2)上的傳動桿(25)，所述傳動桿(25)的一端和第一雙向絲桿(21)上均固定連接有第一錐齒輪(24)，且兩個第一錐齒輪(24)相嚙合，所述傳動桿(25)的另一端和所述第二雙向螺桿(26)上均固定連接有第二錐齒輪(27)，且兩個第二錐齒輪(27)相嚙合。

技術總結
本發明公開了一種方便檢修的雙層集裝箱式柴油發電機，涉及柴油發電機組技術領域，包括箱體結構，包括下箱體和固定連通于下箱體上的上箱體，下箱體的底面固定連接有底座，上箱體上固定連接有遮雨板，發電機體，安裝于下箱體內，發電機體的排放端安裝有排氣管，且排氣管貫穿下箱體并延伸至下箱體的外部，兩個取放口分別開設于下箱體的兩側面。本發明設計結構合理，它通過設計雙層集裝箱式結構，將發電機體與散熱系統分離，有效地解決了傳統固定式風機散熱效率低的問題，上箱體專為散熱而設，并配備了可調整吹風角度和位置的第一、第二散熱風機，確保了冷空氣能夠高效地流通并帶走發電機組產生的熱量，從而保障了設備的安全運行。

技術研發人員：喻艷平
受保護的技術使用者：重慶銘星發電設備有限公司
技術研發日：
技術公布日：2025/4/28
