本技術涉及風力發電設備，特別涉及一種風力發電機槳葉調節裝置。

背景技術：

1、風力發電機的槳葉調節裝置是一項關鍵的技術，它能夠有效地調節槳葉的角度，以優化風力發電機的性能。這種裝置通常由電機、傳動系統和控制系統組成，能夠根據風力的變化自動調節槳葉的角度，以確保風力發電機在不同風速下都能夠高效運轉，目前現有的風力發電機在陰雨天氣下，雷擊可能會導致設備損壞，甚至引發火災等安全事故，對人員和設備造成嚴重威脅。

2、經檢索，中國專利公開(公告)號202311259397.1公開了一種風力發電機組槳葉調節裝置，該專利通過限位套固定連接于所述整流罩內，所述整流罩圓周面上貫穿開設有通槽，所述通槽內固定連接有軸承套，所述轉動軸承轉動連接于所述軸承套內側，所述轉動環轉動連接于所述整流罩內壁的設置，對槳葉進行調整，上述專利雖然對槳葉進行了調整，有由于陰雨天氣下，雷擊可能會導致設備損壞，甚至引發火災等安全事故，通過設置避雷針可以防止事故的發生，并且由于對槳葉角度的調節位置出現限制，會導致對風能的效率降低，通過設置萬向球桿對槳葉的調節角度增加，增大風能效率，因此設計一種風力發電機槳葉調節裝置很有必要。

技術實現思路

1、本實用新型的主要目的在于提供一種風力發電機槳葉調節裝置，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種風力發電機槳葉調節裝置，包括方形槳葉、固定塊和箱體，所述箱體的上表面一側固定連接有第一支撐塊，所述第一支撐塊的上表面一側固定連接有避雷針；所述箱體的外表面一側固定連接有散熱板，所述箱體的外表面一側轉動連接有風向尾。

4、為了使得具有調整槳葉的目的，作為本實用新型一種風力發電機槳葉調節裝置，所述固定塊的外表面一側轉動連接有第一支撐柱，所述第一支撐柱的外表面一側轉動連接有轉接件，所述轉接件與方形槳葉呈固定連接。

5、為了使得具有支撐的效果，作為本實用新型一種風力發電機槳葉調節裝置，所述箱體的下表面一側固定連接有支撐桿。

6、為了使得具有轉動的功能，作為本實用新型一種風力發電機槳葉調節裝置，所述第一支撐柱的內表面一側滑動連接有第二支撐柱，所述第二支撐柱的外表面一側設置有突板，所述第二支撐柱的外表面一側固定連接有第三支撐柱，所述第三支撐柱的下表面一側轉動連接有萬向球桿，所述萬向球桿與轉接件呈轉動連接。

7、為了使得具有滑動的作用，作為本實用新型一種風力發電機槳葉調節裝置，所述固定塊的外表面一側固定連接有第四支撐柱，所述第四支撐柱與第二支撐柱呈滑動連接。

8、為了使得具有動力傳輸的目的，作為本實用新型一種風力發電機槳葉調節裝置，所述箱體的內表面一側固定安裝有液壓機，所述液壓機的輸出端與第二支撐柱呈固定連接。

9、與現有技術相比，本實用新型具有如下有益效果：

10、1.本實用新型中，通過方形槳葉、固定塊、箱體、第一支撐塊、避雷針、散熱板和風向尾的設置，在使用時，為了防止遇到陰雨天氣通過避雷針用于保護設備免受雷擊危害，當風吹過風向尾時，風向尾會受到風力的作用而轉動，指示出風的方向，通過觀察風向尾的位置，操作人員可以了解到風的方向，從而及時調整設備的位置，使其正對著風，以獲得最大的風能轉換效率。

11、2.本實用新型中，通過第一支撐柱、轉接件、第二支撐柱、突板、第三支撐柱、萬向球桿、第四支撐柱和液壓機的設置，在使用時，通過風速的流動，使第一支撐柱轉動，同時獲取風能的最大轉動率，啟動液壓機，通過調節第二支撐柱，使第三支撐柱移動，同時轉接件通過萬向球桿的轉動，使轉接件轉動，使槳葉發生轉動，得到最大風能的轉化率。

技術特征：

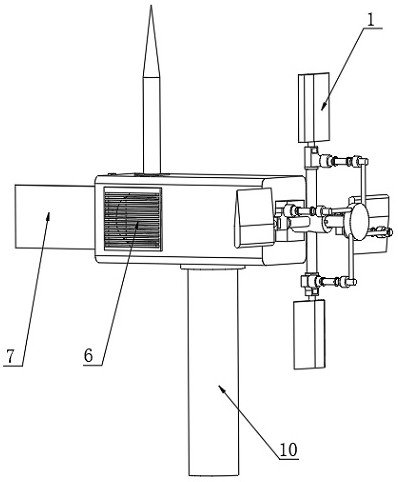

1.一種風力發電機槳葉調節裝置，包括方形槳葉(1)、固定塊(2)和箱體(3)，其特征在于：所述箱體(3)的上表面一側固定連接有第一支撐塊(4)，所述第一支撐塊(4)的上表面一側固定連接有避雷針(5)；所述箱體(3)的外表面一側固定連接有散熱板(6)，所述箱體(3)的外表面一側轉動連接有風向尾(7)；

技術總結
本技術公開了一種風力發電機槳葉調節裝置，包括方形槳葉、固定塊和箱體，所述箱體的上表面一側固定連接有第一支撐塊，所述第一支撐塊的上表面一側固定連接有避雷針；所述箱體的外表面一側固定連接有散熱板，所述箱體的外表面一側轉動連接有風向尾。該風力發電機槳葉調節裝置，通過方形槳葉、固定塊、箱體、第一支撐塊、避雷針、散熱板和風向尾的設置，在使用時，為了防止遇到陰雨天氣通過避雷針用于保護設備免受雷擊危害，當風吹過風向尾時，風向尾會受到風力的作用而轉動，指示出風的方向，通過觀察風向尾的位置，操作人員可以了解到風的方向，從而及時調整設備的位置，使其正對著風，以獲得最大的風能轉換效率。
