本發明涉及節溫器，具體涉及一種內置小循環結構的節溫器。

背景技術：

1、汽車調溫器是重要的汽車部件，汽車調溫器(節溫器)的主要作用是調節發動機冷卻液的流動路徑，且汽車調溫器通過控制冷卻液的流動路徑，分為小循環和大循環，以確保發動機在最佳溫度下運行。

2、當發動機冷啟動或溫度較低時，為幫助發動機快速升溫至工作溫度，調溫器進行小循環，當發動機溫度達到設定值時，為了防止發動機過熱，保持溫度穩定，調溫器進行大循環。

3、然而，現有的調溫器設計存在一些局限性，這些調溫器通常需要將部分小循環結構設置在發動機缸體上，這導致一些沒有小循環結構的缸體無法與節溫器進行配合，從而無法實現小循環功能。

技術實現思路

1、為解決背景技術中存在的技術問題，本發明提出的一種內置小循環結構的節溫器。

2、本發明就解決其技術問題所采用的技術方案如下：

3、一種內置小循環結構的節溫器，包括連接發動機缸體的外殼，所述外殼底部構成連通缸體的進液孔，所述外殼內設置有調溫元件，且所述調溫元件具有第一控制閥片和第二控制閥片，所述外殼上形成有第一出液管口和第二出液管口；

4、所述調溫元件具有第一循環狀態和第二循環狀態，所述調溫元件處于第一循環狀態時，所述第一控制閥片隔斷第一出液管口和進液孔，且所述進液孔連通第二出液管口，并構成第一循環路徑，所述調溫元件處于第二循環狀態時，所述第二控制閥片隔斷第二出液管口和進液孔，且所述進液孔連通第一出液管口，并構成第二循環路徑。

5、優選的，所述外殼內插設有循環支架，所述循環支架上形成有連通第一出液管口的連通槽，所述第一控制閥片抵接連通槽，以隔斷進液孔和第一出液管口，通過以上改進，當節溫器需要進行小循環時，第二控制閥片隔斷第二出液管口和進液孔，冷卻液通過外殼底部的進液孔進入導外殼內，并通過連通槽從第一出液管口排出，從而實現快速升溫，以減少冷啟動磨損。

6、優選的，所述循環支架包括進水主體，以及連接進水主體兩側的連接凸部，所述連通槽包括連通的第一進水槽，以及第二進水槽，所述第一進水槽開設在進水主體頂部，并連通進液孔，所述第二進水槽設置在一側的連接凸部內，并連通第一出液管口構成循環通道，通過以上改進，在小循環過程中，首先冷卻液通過外殼底部的進液孔進入到外殼內部，并通過第一進水槽進入到進水主體內，再利用第二進水槽朝向第一出液管口排出，實現小循環。

7、優選的，所述第一循環路徑的循環距離大于所述第二循環路徑的循環距離，通過以上改進，第一循環路徑構成大循環，第二循環路徑構成小循環，使發動機缸體可以進行小循環和大循環。

8、優選的，所述外殼內構成進液腔，所述第二控制閥片上下分界進液腔為上導室和下導室，所述循環支架置入在下導室內，通過以上改進，利用第二控制閥片將外殼內部整個進液腔分界為上導室和下導室，當進行大循環時，第一控制閥片抵接循環支架上的連通槽，第二控制閥片遠離上導室，冷卻液通過進液孔進入導外殼內部，并從下導室進入上導室，最后通過連接上導室的第二出液管口排出，當進行小循環時，第二控制閥片隔斷上導室，第一控制閥片遠離循環支架，冷卻液通過進液孔進入導外殼內部，并通過循環支架進入到第一出液管口并排出，實現了調溫功能。

9、優選的，所述循環支架沿外殼向下滑動，使第二進水槽與第一出液管口交錯設置，并迫使第二進水槽的輸出口徑減小，通過以上改進，可以調節循環支架的位置，從而使第二進水槽與第一出液管口交錯設置，以減小第二進水槽的輸出口徑，從而進一步增加流速，提升循環效率。

10、優選的，所述第一進水槽周側構成向上延伸的導向凸部，所述第一控制閥片沿導向凸部上下滑動，通過以上改進，導向凸部可以對第一控制閥片進行導向，進一步提升第一控制閥片再上下滑動過程中的穩定性，且同時保證了第一控制閥片對第一進水槽的密封性。

11、優選的，所述調溫元件還包括穿設在第二控制閥片上的膨脹構件，以及與膨脹構件連接的頂桿，且所述膨脹構件的下部設有擋板，所述擋板與第二控制閥片之間設有彈性構件，且所述外殼內形成有定位凸部，且所述擋板卡接在定位凸部上，通過以上改進，頂桿固定在外殼上，利用膨脹構件根據溫度變化帶動第一控制閥片和第二控制閥片進行活動，并通過彈性構件進行復位，實現了對溫度的調節。

12、優選的，所述外殼內設置有安裝調溫元件的定位凸部，所述定位凸部底部構成有卡接凸部，所述循環支架上形成有供卡接凸部置入的卡接槽，通過以上改進，利用卡接凸部與卡接槽的配合，保證了循環支架安裝的精準度，以及安裝的穩定性。

13、優選的，所述進液孔外周形成有密封槽，所述密封槽內設置有密封圈，通過以上改進，大幅度提升了節溫器與缸體連接部位的密封性。

14、與現有技術相比，本發明具有以下優點和有益效果：

15、通過將外殼附接在沒有小循環結構的缸體上，缸體的中的冷卻液可以通過外殼底部的進液孔進入到外殼內部，并且調溫元件具有第一循環狀態和第二循環狀態，調溫元件處于第一循環狀態時，第一控制閥片隔斷第一出液管口和進液孔，且進液孔連通第二出液管口，并構成第一循環路徑，此時調溫元件進行大循環，進行散熱工作，且調溫元件處于第二循環狀態時，第二控制閥片隔斷第二出液管口和進液孔，且進液孔連通第一出液管口，并構成第二循環路徑，此時調溫元件進行小循環，以進行快速升溫，將全部的小循環結構和大循環結構均繼承在節溫器上，從而使不具有小循環結構的缸體與節溫器配合，可以進行小循環和大循環，從而更好的調節溫度，從而解決了現有節溫器需要在缸體上設置小循環結構的問題，且提高了通用性和適用范圍。

技術特征：

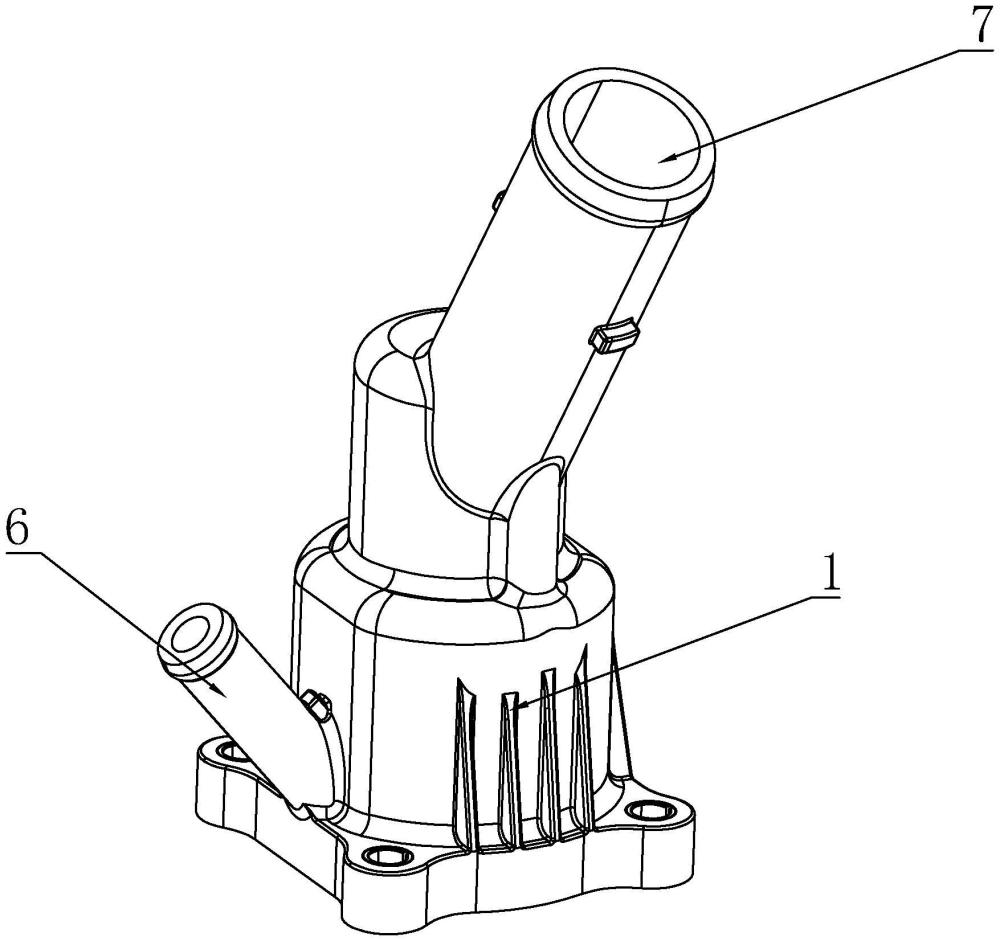

1.一種內置小循環結構的節溫器，其特征在于，包括連接發動機缸體的外殼(1)，所述外殼(1)底部構成連通缸體的進液孔(2)，所述外殼(1)內設置有調節元件(3)，且所述調節元件(3)具有第一控制閥片(4)和第二控制閥片(5)，所述外殼(1)上形成有第一出液管口(6)和第二出液管口(7)；

2.根據權利要求1所述的一種內置小循環結構的節溫器，其特征在于，所述外殼(1)內插設有循環支架(1.1)，所述循環支架(1.1)上形成有連通第一出液管口(6)的連通槽(1.2)，所述第一控制閥片(4)抵接連通槽(1.2)，以隔斷進液孔(2)和第一出液管口(6)。

3.根據權利要求2所述的一種內置小循環結構的節溫器，其特征在于，所述循環支架(1.1)包括進水主體(5.1)，以及連接進水主體(5.1)兩側的連接凸部(5.2)，所述連通槽(1.2)包括連通的第一進水槽(1.3)，以及第二進水槽(1.4)，所述第一進水槽(1.3)開設在進水主體(5.1)頂部，并連通進液孔(2)，所述第二進水槽(1.4)設置在一側的連接凸部(5.2)內，并連通第一出液管口(6)構成循環通道(5.3)。

4.根據權利要求1所述的一種內置小循環結構的節溫器，其特征在于，所述第一循環路徑(8)的循環距離大于所述第二循環路徑(9)的循環距離。

5.根據權利要求2所述的一種內置小循環結構的節溫器，其特征在于，所述外殼(1)內構成進液腔(2.1)，所述第二控制閥片(5)上下分界進液腔(2.1)為上導室(2.2)和下導室(2.3)，所述循環支架(1.1)置入在下導室(2.3)內。

6.根據權利要求4所述的一種內置小循環結構的節溫器，其特征在于，所述循環支架(1.1)沿外殼(1)向下滑動，使第二進水槽(1.4)與第一出液管口(6)交錯設置交錯設置，并迫使第二進水槽(1.4)的輸出口徑減小。

7.根據權利要求4所述的一種內置小循環結構的節溫器，其特征在于，所述第一進水槽(1.3)周側構成向上延伸的導向凸部(2.4)，所述第一控制閥片(4)沿導向凸部(2.4)上下滑動。

8.根據權利要求1所述的一種內置小循環結構的節溫器，其特征在于，所述調節元件(3)還包括穿設在第二控制閥片(5)上的膨脹構件(3.1)，以及與膨脹構件(3.1)連接的頂桿(3.2)，且所述膨脹構件(3.1)的下部設有擋板(3.3)，所述擋板(3.3)與第二控制閥片(5)之間設有彈性構件(3.4)，且所述外殼(1)內形成有定位凸部(3.5)，且所述擋板(3.3)卡接在定位凸部(3.5)上。

9.根據權利要求1所述的一種內置小循環結構的節溫器，其特征在于，所述外殼(1)內設置有安裝調節元件(3)的定位凸部(3.5)，所述定位凸部(3.5)底部構成有卡接凸部(3.6)，所述循環支架(1.1)上形成有供卡接凸部(3.6)置入的卡接槽(3.7)。

10.根據權利要求1所述的一種內置小循環結構的節溫器，其特征在于，所述進液孔(2)外周形成有密封槽(4.1)，所述密封槽(4.1)內設置有密封圈(4.2)。

技術總結
本發明公開了一種內置小循環結構的節溫器，包括連接發動機缸體的外殼，所述外殼底部構成連通缸體的進液孔，所述外殼內設置有調溫元件，且所述調溫元件具有第一控制閥片和第二控制閥片，所述外殼上形成有第一出液管口和第二出液管口；所述調溫元件具有第一循環狀態和第二循環狀態，所述調溫元件處于第一循環狀態時，所述第一控制閥片隔斷第一出液管口和進液孔，且所述進液孔連通第二出液管口，并構成第一循環路徑，所述調溫元件處于第二循環狀態時，所述第二控制閥片隔斷第二出液管口和進液孔，且所述進液孔連通第一出液管口，并構成第二循環路徑。

技術研發人員：楊傳欣,馬建榮
受保護的技術使用者：寧波興慈熱動電器有限公司
技術研發日：
技術公布日：2025/4/24
