本技術涉及柴油機調速器，尤其涉及一種提高發電機組柴油機運轉穩定性的調速臂組件。

背景技術：

1、現有機械式調速器因?yàn)檎{(diào)速器內部的結構及系統內的摩擦力較大等問題，只適合配試轉速較高的工程機械用的柴油機。如果應用于調速率低的調速器，則會導致發電機組柴油機出現有車車、抖動的問題。公開號為cn210195880u的中國實用新型專利公開了一種采用扭簧控制具有電熄火功能的噴油泵調速裝置，通過采用扭簧結構確保轉速變化時齒桿形成隨轉速均勻變化且恢復性好。在上述專利中，調速杠桿為一體式結構，這是結構的缺點在于：(1)制造工藝較為復雜，由于調速杠桿需要與調速扭簧、連接板、啟動加濃桿、中間軸、丁字支撐塊、錐形穩定彈簧等零部件配合，需要保證加工精度；(2)一旦調速杠桿出現破壞就需要更換整個調速杠桿。

2、基于此，需要對現有的調速杠桿進行改進。

技術實現思路

1、技術目的：為了克服現有技術中存在的不足，本實用新型提供一種提高發電機組柴油機運轉穩定性的調速臂組件。

2、技術方案：為實現上述目的，本實用新型公開的一種提高發電機組柴油機運轉穩定性的調速臂組件，包括：

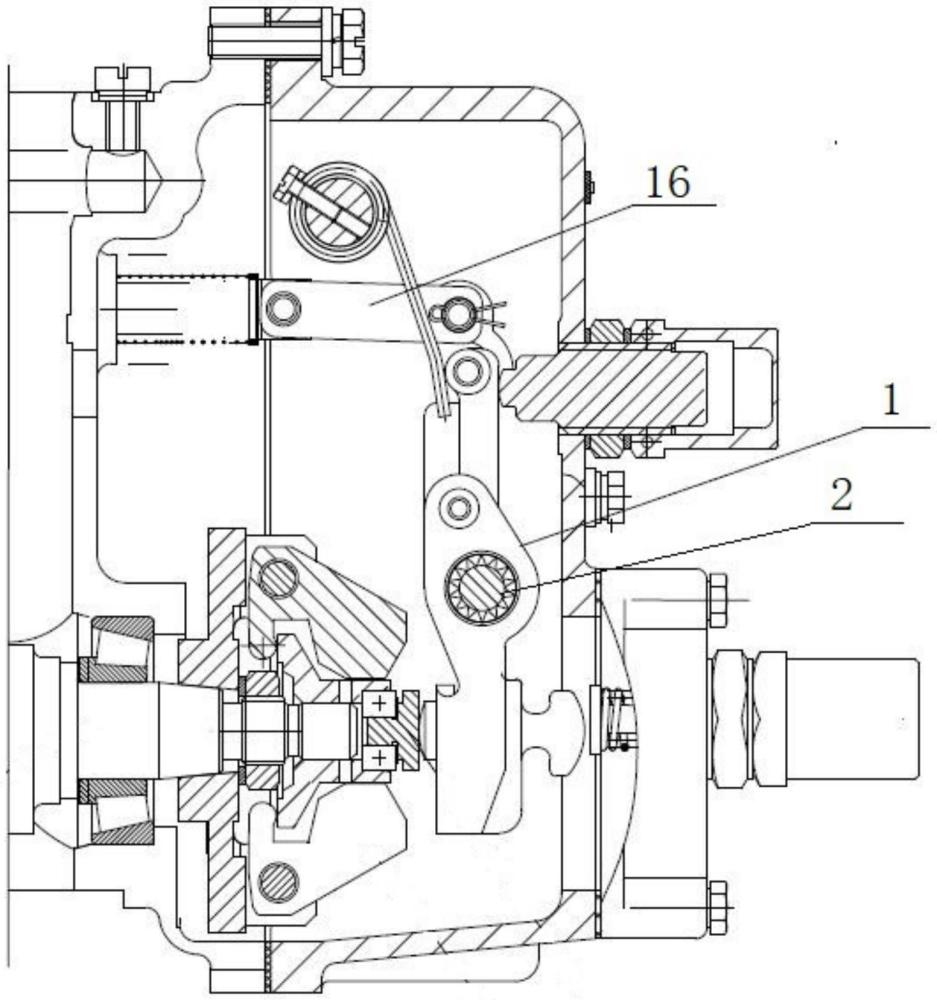

3、沿第一方向延伸的調速臂本體，在所述調速臂本體的兩端之間設置有用于連接轉軸的第一軸孔；

4、銷軸，所述銷軸旋轉連接于調速臂本體的一端；

5、頂凸，所述頂凸連接于調速臂本體的另一端。

6、優選地，所述銷軸凸出調速臂本體的兩端旋轉連接有套筒，所述套筒通過擋圈軸向固定。

7、優選地，在所述第一軸孔與銷軸之間設置有第一固定孔。

8、優選地，還包括杠桿本體，所述杠桿本體包括第一板部、第二板部和蓋板，所述第一板部和第二板部平行設置，所述蓋板連接至第一板部和第二板部的一端，所述第一板部、第二板部和蓋板呈u型。

9、優選地，所述蓋板設置有供頂凸穿過的讓位孔。

10、優選地，所述第一板部和第二板部設置有貫通的第二軸孔，所述第一軸孔和第二軸孔軸向?qū)R。

11、優選地，所述第一板部在第一方向上的長度大于第二板部在第一方向上的長度。

12、優選地，所述第一板部和第二板部設置有與第一固定孔軸向?qū)R的第二固定孔。

13、優選地，所述第一板部的一端設置有用于連接連接板的第三連接孔。

14、優選地，所述第一板部設置有供銷軸穿過的豁口。

15、本實用新型具有以下技術效果：

16、該調速臂組件主要由調速臂本體和杠桿本體兩部分組成，相對于現有的一體式的調速杠桿，制作工藝更為簡單；調速臂本體和杠桿本體任意損壞后，只需要更換相應的零部件即可。

技術特征：

1.一種提高發電機組柴油機運轉穩定性的調速臂組件，其特征在于，包括：

2.根據權利要求1所述的提高發電機組柴油機運轉穩定性的調速臂組件，其特征在于，所述銷軸(4)凸出調速臂本體(1)的兩端旋轉連接有套筒(6)，所述套筒(6)通過擋圈(7)軸向固定。

3.根據權利要求1所述的提高發電機組柴油機運轉穩定性的調速臂組件，其特征在于，在所述第一軸孔(3)與銷軸(4)之間設置有第一固定孔(8)。

4.根據權利要求1所述的提高發電機組柴油機運轉穩定性的調速臂組件，其特征在于，所述蓋板(12)設置有供頂凸(5)穿過的讓位孔(13)。

5.根據權利要求1所述的提高發電機組柴油機運轉穩定性的調速臂組件，其特征在于，所述第一板部(10)和第二板部(11)設置有貫通的第二軸孔(14)，所述第一軸孔(3)和第二軸孔(14)軸向?qū)R。

6.根據權利要求1所述的提高發電機組柴油機運轉穩定性的調速臂組件，其特征在于，所述第一板部(10)在第一方向上的長度大于第二板部(11)在第一方向上的長度。

7.根據權利要求6所述的提高發電機組柴油機運轉穩定性的調速臂組件，其特征在于，所述第一板部(10)和第二板部(11)設置有與第一固定孔(8)軸向?qū)R的第二固定孔(15)。

8.根據權利要求7所述的提高發電機組柴油機運轉穩定性的調速臂組件，其特征在于，所述第一板部(10)的一端設置有用于連接連接板(16)的第三連接孔(17)。

9.根據權利要求8所述的提高發電機組柴油機運轉穩定性的調速臂組件，其特征在于，所述第一板部(10)設置有供銷軸(4)穿過的豁口(18)。

技術總結
本技術涉及柴油機調速器技術領域，尤其涉及一種提高發電機組柴油機運轉穩定性的調速臂組件，包括調速臂本體、銷軸、頂凸和杠桿本體，在所述調速臂本體的兩端之間設置有用于連接轉軸的第一軸孔，所述銷軸旋轉連接于調速臂本體的一端，所述頂凸連接于調速臂本體的另一端，所述杠桿本體與調速臂本體連接固定。本技術公開的一種提高發電機組柴油機運轉穩定性的調速臂組件，簡化了制造工藝。

技術研發人員：李勇,張大升,劉聲和,周偉,梁金科,曲雙斌,王忠剛,叢小潔
受保護的技術使用者：山東康達精密機械制造有限公司
技術研發日：20240812
技術公布日：2025/4/28
