本技術屬于摩托車，涉及一種摩托車燃油蒸發系統。

背景技術：

1、摩托車是一種重要的交通工具，通過其自身的輕便靈活，行駛迅速，廣泛用于巡邏、客貨運輸?shù)龋渲心ν熊嚾加驼舭l(fā)系統是摩托車的重要組成部分。

2、傳統的摩托車燃油蒸發系統的碳罐布置一般是將碳罐布置與電器件較遠，橡膠管走線較長，不夠緊湊，不僅增加了生產成本，而且增加了燃油橡膠管與鐵件之間的運動關系，增加了磨損，影響使用壽命。

技術實現思路

1、本實用新型的目的在于提供一種摩托車燃油蒸發系統，以解決上述背景技術中提出的傳統兩輪車碳罐布置一般是將碳罐布置與電器件較遠，橡膠管走線較長，不夠緊湊，不僅增加了生產成本，而且增加了燃油橡膠管與鐵件之間的運動關系，增加了磨損，影響使用壽命的問題。

2、本實用新型的目的可通過下列技術方案來實現：一種摩托車燃油蒸發系統，包括后擋泥板，所述后擋泥板的頂端固定安裝有車架主體，所述車架主體的中部設置有與后擋泥板固定連接有油箱，所述車架主體的外圈依次固定安裝有傾倒截止閥、碳罐和電磁閥，所述油箱與傾倒截止閥、傾倒截止閥與碳罐、碳罐與電磁閥之間均通過燃油橡膠管管路連接。

3、在上述的一種摩托車燃油蒸發系統中，所述油箱的外壁等距固定設有多個緩沖橡膠組件，多個所述緩沖橡膠組件通過螺栓與車架主體固定連接。

4、在上述的一種摩托車燃油蒸發系統中，所述車架主體的頂端通過螺栓固定安裝有定位架，所述定位架的底端與油箱頂端的一側接觸連接。

5、在上述的一種摩托車燃油蒸發系統中，所述油箱頂端的另一側開設有油箱加油孔，所述注油孔的內部螺紋連接有油箱蓋。

6、在上述的一種摩托車燃油蒸發系統中，所述碳罐通過塑料綁帶與車架主體固定連接。

7、在上述的一種摩托車燃油蒸發系統中，所述傾倒截止閥和電磁閥的底端均固定設有安裝座，安裝座通過螺栓與后擋泥板固定連接。

8、與現有技術相比，本實用新型一種摩托車燃油蒸發系統的優點為：解決了兩輪車碳罐安裝布置問題，實現油箱、傾倒截止閥、碳罐、電磁閥的緊湊布置，將碳罐安裝在油箱和電磁閥之間，更便于實現燃油主動脫附功能，燃油橡膠管走線縮短了，降低了生產成本。

技術特征：

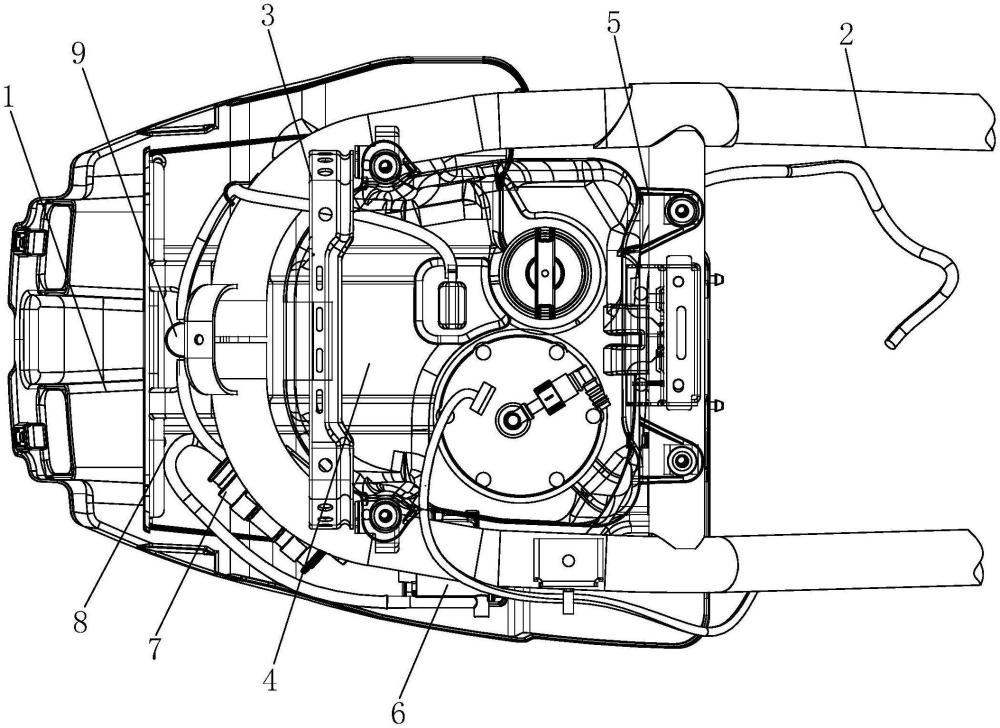

1.一種摩托車燃油蒸發系統，包括后擋泥板(1)，所述后擋泥板(1)的頂端固定安裝有車架主體(2)，所述車架主體(2)的中部設置有與后擋泥板(1)固定連接有油箱(4)，其特征在于，所述車架主體(2)的外圈依次固定安裝有傾倒截止閥(9)、碳罐(7)和電磁閥(6)，所述油箱(4)與傾倒截止閥(9)、傾倒截止閥(9)與碳罐(7)、碳罐(7)與電磁閥(6)之間均通過燃油橡膠管(8)管路連接。

2.根據權利要求1所述的一種摩托車燃油蒸發系統，其特征在于，所述油箱(4)的外壁等距固定設有多個緩沖橡膠組件(5)，多個所述緩沖橡膠組件(5)通過螺栓與車架主體(2)固定連接。

3.根據權利要求2所述的一種摩托車燃油蒸發系統，其特征在于，所述車架主體(2)的頂端通過螺栓固定安裝有定位架(3)，所述定位架(3)的底端與油箱(4)頂端的一側接觸連接。

4.根據權利要求3所述的一種摩托車燃油蒸發系統，其特征在于，所述油箱(4)頂端的另一側開設有油箱加油孔，所述加油孔的內部螺紋連接有油箱蓋。

5.根據權利要求1所述的一種摩托車燃油蒸發系統，其特征在于，所述碳罐(7)通過塑料綁帶與車架主體(2)固定連接。

6.根據權利要求1所述的一種摩托車燃油蒸發系統，其特征在于，所述傾倒截止閥(9)和電磁閥(6)的底端均固定設有安裝座，安裝座通過螺栓與后擋泥板(1)固定連接。

技術總結
本技術提供了一種摩托車燃油蒸發系統，包括后擋泥板，所述后擋泥板的頂端固定安裝有車架主體，所述車架主體的中部設置有與后擋泥板固定連接有油箱，所述車架主體的外圈依次固定安裝有傾倒截止閥、碳罐和電磁閥，所述油箱與傾倒截止閥、傾倒截止閥與碳罐、碳罐與電磁閥之間均通過燃油橡膠管管路連接。本技術解決了兩輪車碳罐安裝布置問題，實現油箱、傾倒截止閥、碳罐、電磁閥的緊湊布置，將碳罐安裝在油箱和電磁閥之間，更便于實現燃油主動脫附功能，燃油橡膠管走線縮短了，降低了生產成本。

技術研發人員：陳冬冬,沈煒淇,李慶祥,陳仁欽
受保護的技術使用者：臺州市智龍科技有限公司
技術研發日：20240812
技術公布日：2025/4/28
