本發明具體涉及一種利用可再生水能源發電的技術裝置。

背景技術：

1、目前社會由于能源短缺，像風能、太陽能、潮汐能、水能等新型清潔能源的利用受到越來越多的重視，如何將這些綠色環保的清潔能源轉化為電力資源，成為需要我們大家攻克的問題。以往的技術方法，是將綠色環保的清潔能源通過發電機直接轉化為電能，但是由于動力來源的經常不穩定導致發電機輸出不能保持穩定從而導致輸出電能質量下降，甚至影響電網的穩定。因此可以通過研發儲能技術將綠色環保的清潔能源收集儲存再進行使用，可以提高電機輸出電能質量，然后再通過優化電力電路進一步提高并入電網的電能質量。通過這一套儲能釋能方案，可以將不穩定，較難利用的綠色環保的清潔能源轉換成穩定的電能。因此這種十分穩定，十分安全，十分高能的儲能發電技術裝置具有很好的市場。

技術實現思路

1、針對以上問題，本發明提供了一種利用可再生水能源發電的技術裝置，提高了綠色環保的清潔能源的利用率，最終提高了產出的電能的質量。通過儲能技術將綠色環保的清潔能源收集儲存后進行使用，提高電機輸出電能質量，然后再通過優化電力電路進一步提高并入電網的電能質量。

2、一種利用可再生水能源發電的技術裝置，包括水能量收集儲存結構、水能量釋放驅動結構和電力能量過濾保護結構，所述的水能量收集儲存結構包括動力裝置，所述動力裝置通過一根傳動桿和一個曲柄飛輪相連接，所述曲柄飛輪通過另外一根傳動桿和一個活塞式泵連接，所述活塞式泵通過水管連接到蓄水池，活塞式泵被通過抽水管和水池連接，所述水池與蓄水池之間通過虹吸管相連，所述虹吸管還連接有發電機，所述發電機配有電子控制裝置，所述電子控制裝置連接于客戶用電設備和過剩儲電裝置上。

3、本發明提供了一種利用可再生水能源發電的技術裝置，提高了綠色環保的清潔能源的利用率，最終提高了產出的電能的質量。通過儲能技術將綠色環保的清潔能源收集儲存后進行使用，提高電機輸出電能質量，然后再通過優化電力電路進一步提高并入電網的電能質量，設計的過剩儲電裝置，將過剩的電腦儲存備用，也提高了設備安全性能。

技術特征：

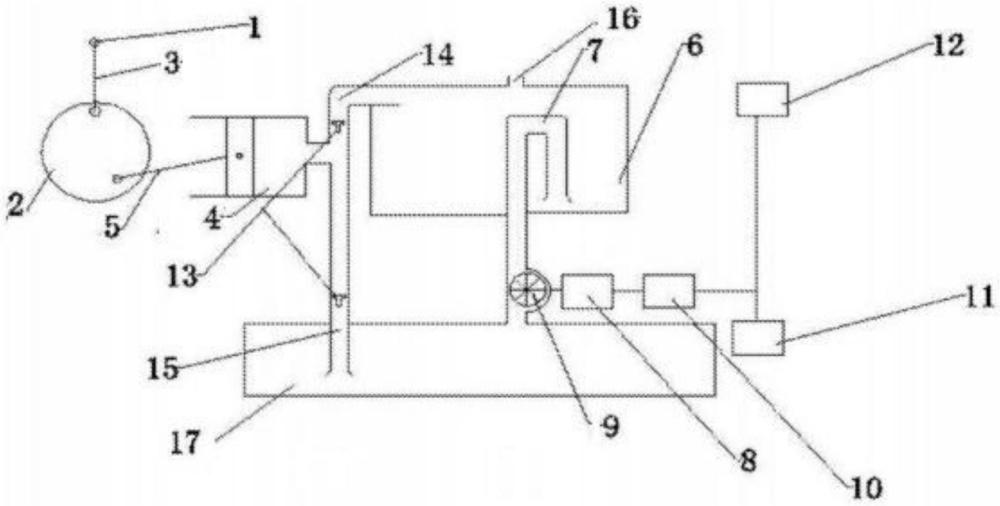

1.一種利用可再生水能源發電的技術裝置，包括水能量收集儲存結構、水能量釋放驅動結構和電力能量過濾保護結構，所述水能量收集儲存結構包括動力裝置(1),所述動力裝置(1)和一個曲柄飛輪(3)被一根傳動桿(2)連接,所述曲柄飛輪(2)和活塞式泵(5)通過另外一根傳動桿(4)互相連接,所述通過排水管(14)將活塞式泵(4)和蓄水池(6)相連通,通過抽水管(15)連接活塞式泵(4)和水池(16),通過虹吸管(7)將水池(17)與蓄水池(6)相連通，電機(9)連接有虹吸管(7),所述電機(8)連接有電氣控制裝置(10),所述電氣控制裝置(10)通過電纜連接于客戶設備(12)和過剩儲電設備(11)上；所述虹吸管(7)最上部端點距離排水管(14)高度50mm,所述虹吸管(7)短端有45度倒擴管口，所述虹吸管(7)長端管內內置半徑75mm水輪(8)。

2.根據權利要求1所述的一種水儲能優化發電裝置，其特征在于：所述排水管(14)和抽水管(15)內均設有單向閥(13)。

3.根據權利要求1所述的一種水儲能優化發電裝置，其特征在于：所述蓄水池(6)上設有通氣孔(17)。

4.根據權利要求1所述的一種水儲能優化發電裝置，其特征在于：所述電力電子控制裝置(10)為并聯濾波電路。

5.根據權利要求1所述的一種水儲能優化發電裝置，其特征在于：所述過剩儲電裝置(11)主要由多組36v12ah鉛酸電池組組成。

技術總結
本發明涉及一種利用可再生水能源發電的技術裝置，該技術包括水能量收集儲存結構、水能量釋放驅動結構和電力能量過濾保護結構，所述的水能量收集儲存結構包括動力裝置，所述動力裝置通過一根傳動桿和一個曲柄飛輪相連接，所述曲柄飛輪通過另外一根傳動桿和一個活塞式泵連接，所述活塞式泵通過水管連接到蓄水池，活塞式泵被通過抽水管和水池連接，所述水池與蓄水池之間通過虹吸管相連，所述虹吸管還連接有發電機，所述發電機配有電子控制裝置，所述電子控制裝置連接于客戶用電設備和過剩儲電裝置上，本發明技術適用于需要利用可再生水儲能技術提高發電利用率，提高了電力能源的質量，十分值得推廣。

技術研發人員：周協峰
受保護的技術使用者：中如實業（上海）有限公司
技術研發日：
技術公布日：2025/4/28
