本實用新型涉及一種稀土合金電解生產設備。

背景技術：

稀土電解工藝是一稀土金屬氟化物（REF）熔鹽作為電解質，稀土金屬氧化物（REO）溶解于電解質中，在高溫下進行電解反應生產稀土合金的工藝。稀土合金電解生產設備一般包括石墨電解槽、伸入石墨電解槽中的石墨陽極、伸入石墨電解槽中的陰極，電解反應時電解液位于石墨電解槽中；還包括護套，所述的護套與所述的石墨電解槽之間設有隔熱保溫層。現有的稀土合金電解生產設備還存在的缺點在于：1.石墨電解槽內的電解質為靜態，在電解過程中，石墨陽極的背面易產生碳化物結渣，從而使得在電解過程中石墨陽極直接對石墨電解槽進行電壓電流輸送，該部分電能是對電解反映毫無功效的浪費，因此電解反應的能耗大；2.當在電解過程中石墨陽極直接對石墨電解槽進行電壓電流輸送時，石墨電解槽陰陽極性異常轉換，導致石墨電解槽在電解生產中非正常生產損耗，增加生產成本；3.由于石墨陽極在電解反應的過程中會不斷損耗，因此石墨陽極和陰極之間的距離時刻變化，這樣會加劇石墨陽極的損耗；4.在生產過程中電解質不流動性，因此石墨電解槽中電解質的上下溫度不能達到均勻一直，且易產生結渣。

技術實現要素：

為了克服現有稀土合金電解生產設備的上述不足，本實用新型提供一種稀土合金電解生產設備，可提高效能及石墨電解槽、石墨陽極的使用壽命。

本實用新型解決其技術問題的技術方案是：一種稀土合金電解生產設備，包括石墨電解槽、伸入所述石墨電解槽中的石墨陽極、伸入所述石墨電解槽中的陰極；

還包括護套，所述的護套與所述的石墨電解槽之間設有隔熱保溫層；

還包括旋轉驅動機構，所述的旋轉驅動機構與所述的石墨電解槽之間傳動連接從而所述的旋轉驅動機構可帶動所述的石墨電解槽轉動。

進一步，所述的石墨電解槽置于一底座內，所述的旋轉驅動機構與所述的底座連接。

進一步，所述的旋轉驅動機構包括旋轉驅動電機、與所述旋轉驅動電機的輸出端連接的減速器，所述減速器的輸出端與所述的底座連接。

進一步，所述的石墨陽極設于移動架上，所述的移動架還與移動驅動機構連接，所述的移動驅動機構驅動所述的移動架從而使所述的石墨陽極可靠近或遠離所述的陰極。

進一步，所述的移動驅動機構包括移動驅動電機以及與該移動驅動電機的輸出端連接的絲杠，所述的移動架套在所述的絲杠外且與該絲杠適配。

本實用新型的有益效果在于：1.在電解過程中，通過旋轉驅動機構帶動石墨電解槽轉動，石墨電解槽內的電解質為動態態，在電解過程中，石墨陽極的背面就不易產生碳化物結渣，阻隔了石墨陽極直接對石墨電解槽的電壓電流輸送，降低無功消耗電流，達到節能目的；2. 阻隔了石墨陽極直接對石墨電解槽的電壓電流輸送，降低了石墨電解槽在電解生產中的非正常生產損耗，且由于石墨電解槽的轉動在生產過程中石墨電解槽表面形成均衡抗氧化絕緣層，進一步延長石墨電解槽的使用壽命；3.可通過移動驅動機構帶動石墨陽極移動，從而使石墨陽極和陰極的距離始終保持不變，可延長石墨陽極的使用壽命；4.由于石墨電解槽的轉動，在生產過程中電解質不斷流動，因此石墨電解槽中電解質的上下溫度能達到均勻一直，且不易產生結渣。

附圖說明

圖1是本實用新型的結構示意圖。

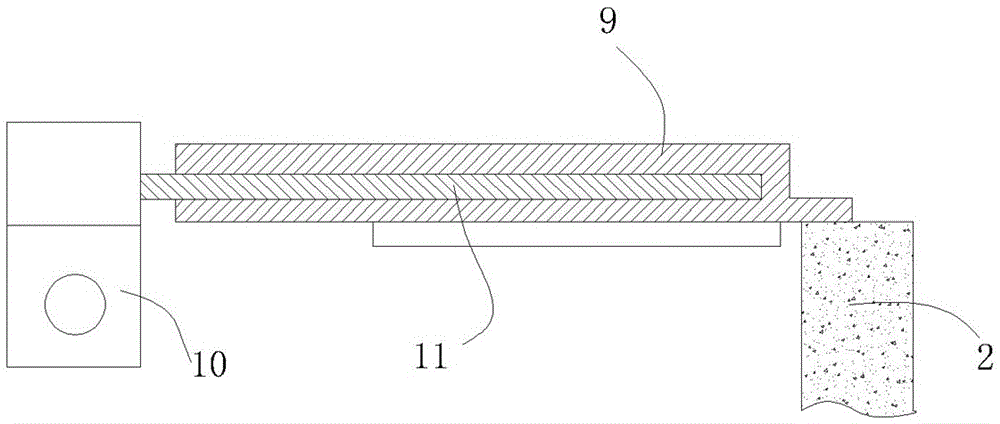

圖2是石墨陽極的安裝示意圖。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細說明。

參照圖1、圖2，一種稀土合金電解生產設備，包括石墨電解槽1、伸入所述石墨電解槽1中的石墨陽極2、伸入所述石墨電解槽1中的陰極3。

還包括護套4，所述的護套4與所述的石墨電解槽1之間設有隔熱保溫層5。

還包括旋轉驅動機構，所述的旋轉驅動機構與所述的石墨電解槽1之間傳動連接從而所述的旋轉驅動機構可帶動所述的石墨電解槽1轉動。

本實施例中，所述的石墨電解槽1置于一底座6內，所述的旋轉驅動機構與所述的底座6連接。所述的旋轉驅動機構包括旋轉驅動電機7、與所述旋轉驅動電機7的輸出端連接的減速器8，所述減速器8的輸出端與所述的底座6連接。旋轉驅動電機7的輸出端經過減速器8的減速后帶動底座6旋轉，從而帶動石墨電解槽1的旋轉。

在電解過程中，通過旋轉驅動機構帶動石墨電解槽1轉動，石墨電解槽1內的電解質為動態態，在電解過程中，石墨陽極2的背面就不易產生碳化物結渣，阻隔了石墨陽極2直接對石墨電解槽1的電壓電流輸送，降低無功消耗電流，達到節能目的；阻隔了石墨陽極2直接對石墨電解槽1的電壓電流輸送，降低了石墨電解槽1在電解生產中的非正常生產損耗，且由于石墨電解槽1的轉動在生產過程中石墨電解槽表面形成均衡抗氧化絕緣層，進一步延長石墨電解槽1的使用壽命；由于石墨電解槽1的轉動，在生產過程中電解質不斷流動，因此石墨電解槽1中電解質的上下溫度能達到均勻一直，且不易產生結渣。

本實施例中，所述的石墨陽極2設于移動架9上，所述的移動架9還與移動驅動機構連接，所述的移動驅動機構驅動所述的移動架9從而使所述的石墨陽極2可靠近或遠離所述的陰極3。

本實施例中，所述的移動驅動機構包括移動驅動電機10以及與該移動驅動電機10的輸出端連接的絲杠11，所述的移動架9套在所述的絲杠11外且與該絲杠11適配，即移動架9成為絲杠11的螺母，通過移動驅動電機10帶動絲杠11轉動，從而使移動架9移動，亦即石墨陽極2可移動。通過移動驅動機構帶動石墨陽極2移動，從而使石墨陽極2和陰極3的距離始終保持不變，可延長石墨陽極2的使用壽命。
