本技術涉及電鍍槽清理，具體是一種基于電鍍槽中電鍍液的清理裝置。

背景技術：

1、目前電鍍就是利用電解原理在某些金屬表面上鍍上一薄層其它金屬或合金的過程，是利用電解作用使金屬或其它材料制件的表面附著一層金屬膜的工藝從而起到防止金屬氧化，提高耐磨性、導電性、反光性、抗腐蝕性及增進美觀等作用。

2、經檢索公開號為cn213061092u的中國專利，公開了一種基于電鍍槽中電鍍液的清理裝置。

3、該實用新型包括電鍍槽；所述電鍍槽內部上方安裝有環形管，所述環形管左端安裝入水管，所述電鍍槽左端安裝有水箱，所述水箱內部右側安裝有水泵，所述水泵與入水管相互連通；所述環形管底部斜向安裝有噴頭，所述噴頭的數量為多組；所述電鍍槽左側前端安裝有控制開關，所述控制開關下方安裝有電源線。本實用新型通過控制開關啟動水泵，水泵可進行抽水，再通過入水管傳輸置環形管，最后通過噴頭噴出，且噴頭朝向電鍍槽內壁，從而實現對電鍍槽內壁的沖洗工作，較傳統人工清洗更為便捷省力，且清理效率高。

4、但是該專利還存在以下問題：該裝置僅通過環形管搭配噴頭來對電鍍槽進行清理，而由于環形管與噴頭位置固定，噴頭噴淋時容易存在死角，同時影響側壁的清潔效果，這樣會使電鍍槽內壁清理效果不佳，難以滿足使用需求，為此提出一種基于電鍍槽中電鍍液的清理裝置。

技術實現思路

1、本實用新型的目的在于提供一種基于電鍍槽中電鍍液的清理裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種基于電鍍槽中電鍍液的清理裝置，包括電鍍箱以及設置于所述電鍍箱上的清理機構和輸液機構，所述清理機構包括設置于電鍍箱內壁頂部的固定架，所述固定架的下方設有可調節高度的活動板，所述活動板的表面設置有連接管，所述連接管位于活動板下方的端部轉動連接有分流管，所述分流管的外周面安裝有多個噴灑液體的噴頭，所述活動板的表面安裝有驅動分流管旋轉的驅動組件。

3、作為本實用新型進一步的方案：所述驅動組件包括安裝于活動板表面的電機，所述電機的端面安裝有第二齒輪，所述分流管的外周面安裝有與第二齒輪相嚙合的第一齒輪。

4、作為本實用新型進一步的方案：所述第二齒輪小于第一齒輪。

5、作為本實用新型進一步的方案：所述連接管的內部安裝有與分流管連接的軸承座，所述連接管的端部安裝有波紋管，所述連接管內壁開設有兩個密封槽，兩個所述密封槽內部均設有密封圈。

6、作為本實用新型進一步的方案：所述輸液機構包括固定于電鍍箱底部的蓄液箱，所述蓄液箱的頂部安裝有輸送泵，所述輸送泵上安裝有與蓄液箱內部連通的變徑管，所述變徑管的端部連接有與波紋管內部連通的輸送管。

7、作為本實用新型進一步的方案：所述蓄液箱上安裝有連通其內部的電磁閥，且所述電磁閥的另一端與所述電鍍箱的內部連通。

8、作為本實用新型進一步的方案：所述電鍍箱表面鉸接有封閉門，所述封閉門表面上方嵌設固定有透明觀察窗。

9、作為本實用新型進一步的方案：所述電鍍箱表面固定有控制器。

10、作為本實用新型進一步的方案：所述固定架上安裝有兩個豎直設置的氣缸，且兩個所述氣缸的端部均貫穿固定架與活動板相連。

11、作為本實用新型進一步的方案：所述噴頭包括多個第一噴頭及多個第二噴頭，多個所述第一噴頭均安裝于分流管外周面的側邊，多個所述第二噴頭均安裝于分流管外周面的底部。

12、與現有技術相比，本實用新型的有益效果是：通過清理機構的設置，其中活動板能夠通過連接管、分流管帶動第一噴頭和第二噴頭活動，從而改變噴淋液對電鍍箱內壁的清理位置，同時第一噴頭能夠?qū)﹄婂兿鋬?nèi)壁側邊噴淋清潔液，進而使電鍍箱內壁受到的清潔效果更佳，而在電機啟動時，第二齒輪可以通過第一齒輪帶動分流管在軸承座表面旋轉，從而使第一噴頭和第二噴頭可以噴淋同時轉動，進而使第一噴頭和第二噴頭噴淋范圍更廣泛，實現無死角對電鍍箱內壁清理。

技術特征：

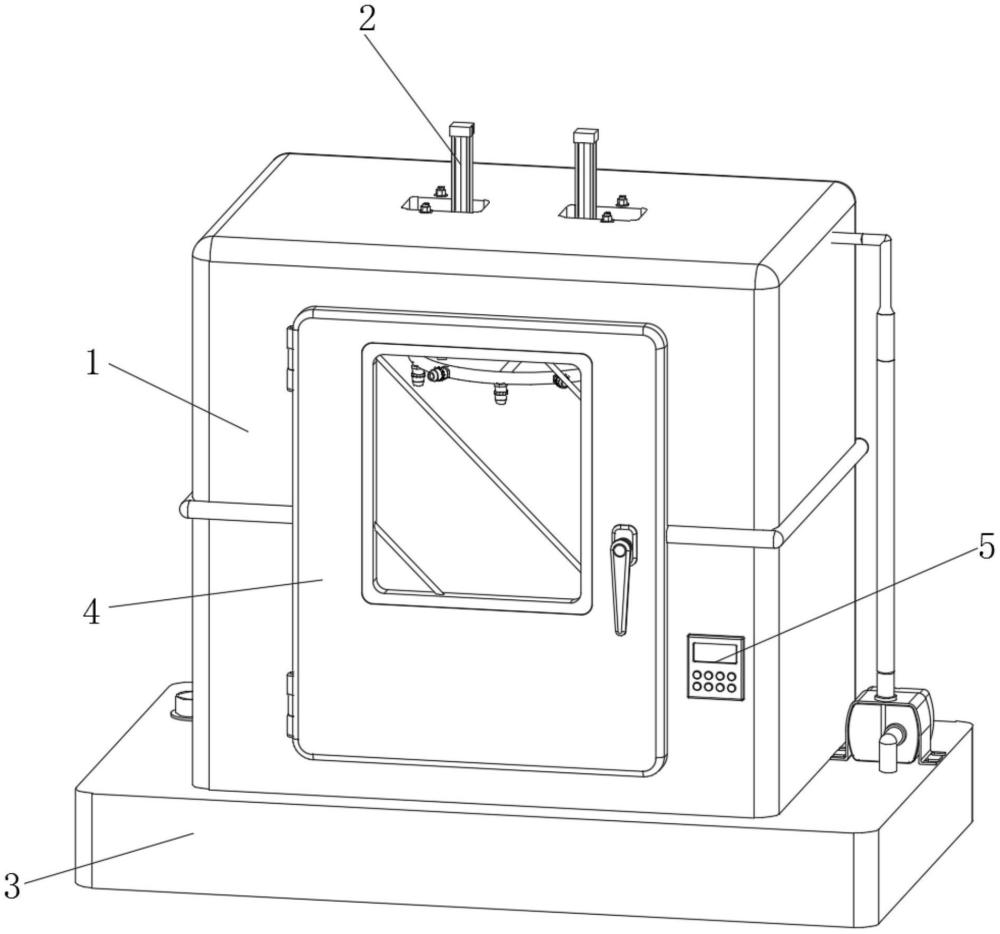

1.一種基于電鍍槽中電鍍液的清理裝置，包括電鍍箱(1)以及設置于所述電鍍箱(1)上的清理機構(2)和輸液機構(3)，其特征在于，所述清理機構(2)包括設置于電鍍箱(1)內壁頂部的固定架(201)，所述固定架(201)的下方設有可調節高度的活動板(204)，所述活動板(204)的表面設置有連接管(206)，所述連接管(206)位于活動板(204)下方的端部轉動連接有分流管(207)，所述分流管(207)的外周面安裝有多個噴灑液體的噴頭，所述活動板(204)的表面安裝有驅動分流管(207)旋轉的驅動組件。

2.根據權利要求1所述的基于電鍍槽中電鍍液的清理裝置，其特征在于，所述驅動組件包括安裝于活動板(204)表面的電機(205)，所述電機(205)的端面安裝有第二齒輪(211)，所述分流管(207)的外周面安裝有與第二齒輪(211)相嚙合的第一齒輪(210)。

3.根據權利要求2所述的基于電鍍槽中電鍍液的清理裝置，其特征在于，所述第二齒輪(211)小于第一齒輪(210)。

4.根據權利要求2所述的基于電鍍槽中電鍍液的清理裝置，其特征在于，所述連接管(206)的內部安裝有與分流管(207)連接的軸承座(212)，所述連接管(206)的端部安裝有波紋管(203)，所述連接管(206)內壁開設有兩個密封槽，兩個所述密封槽內部均設有密封圈(213)。

5.根據權利要求4所述的基于電鍍槽中電鍍液的清理裝置，其特征在于，所述輸液機構(3)包括固定于電鍍箱(1)底部的蓄液箱(301)，所述蓄液箱(301)的頂部安裝有輸送泵(302)，所述輸送泵(302)上安裝有與蓄液箱(301)內部連通的變徑管(304)，所述變徑管(304)的端部連接有與波紋管(203)內部連通的輸送管(303)。

6.根據權利要求5所述的基于電鍍槽中電鍍液的清理裝置，其特征在于，所述蓄液箱(301)上安裝有連通其內部的電磁閥(305)，且所述電磁閥(305)的另一端與所述電鍍箱(1)的內部連通。

7.根據權利要求1所述的基于電鍍槽中電鍍液的清理裝置，其特征在于，所述電鍍箱(1)表面鉸接有封閉門(4)，所述封閉門(4)表面上方嵌設固定有透明觀察窗。

8.根據權利要求1所述的基于電鍍槽中電鍍液的清理裝置，其特征在于，所述電鍍箱(1)表面固定有控制器(5)。

9.根據權利要求1所述的基于電鍍槽中電鍍液的清理裝置，其特征在于，所述固定架(201)上安裝有兩個豎直設置的氣缸(202)，且兩個所述氣缸(202)的端部均貫穿固定架(201)與活動板(204)相連。

10.根據權利要求1所述的基于電鍍槽中電鍍液的清理裝置，其特征在于，所述噴頭包括多個第一噴頭(208)及多個第二噴頭(209)，多個所述第一噴頭(208)均安裝于分流管(207)外周面的側邊，多個所述第二噴頭(209)均安裝于分流管(207)外周面的底部。

技術總結
本技術公開了一種基于電鍍槽中電鍍液的清理裝置，包括電鍍箱以及設置于電鍍箱上的清理機構和輸液機構，清理機構包括設置于電鍍箱內壁頂部的固定架，固定架的下方設有可調節高度的活動板。本技術結構簡單，通過清理機構的設置，其中活動板能夠通過連接管、分流管帶動第一噴頭和第二噴頭活動，從而改變噴淋液對電鍍箱內壁的清理位置，同時第一噴頭能夠?qū)﹄婂兿鋬?nèi)壁側邊噴淋清潔液，進而使電鍍箱內壁受到的清潔效果更佳，而在電機啟動時，第二齒輪可以通過第一齒輪帶動分流管在軸承座表面旋轉，從而使第一噴頭和第二噴頭可以噴淋同時轉動，進而使第一噴頭和第二噴頭噴淋范圍更廣泛，實現無死角對電鍍箱內壁清理。

技術研發人員：夏俊洋,夏成龍,李紅杏
受保護的技術使用者：安徽大地熊新材料股份有限公司
技術研發日：20240704
技術公布日：2025/4/28
