本技術屬于鋁帶箔連續氧化領域，具體為一種鋁帶箔連續氧化設備導電輥輪。

背景技術：

1、鋁帶箔連續氧化是利用電化學的原理，以鋁帶箔為陽極，在特定的電解液內，輔以相應的工藝，在其表面生成具有一定電絕緣性的氧化膜，利用擁有電絕緣氧化膜的鋁箔，纏繞各種電子設備內的電磁線圈，使線圈具有層間耐擊穿、耐高溫、導熱性好等特點。常用的鋁帶箔連續氧化設備采用導電輪接觸式導電法，鋁帶箔與兩端導電輪壓緊接觸，導電輪上方設有水銀杯，實現鋁箔與整流機陽極導通。

2、但隨著日常生產進行，設備老化，易導致水銀杯內水銀泄漏，降低導電效果，導致產品質量異常，嚴重會致使生產人員水銀中毒，造成不可逆轉傷害。

技術實現思路

1、針對現有技術的不足，本實用新型的目的是提供一種鋁帶箔連續氧化設備導電輥輪，可使產品實現連續氧化，避免電擊穿、電燒蝕等品質異常發生，同時使用非水銀型導電輥輪，徹底杜絕水銀泄漏的隱患，保障安全生產。

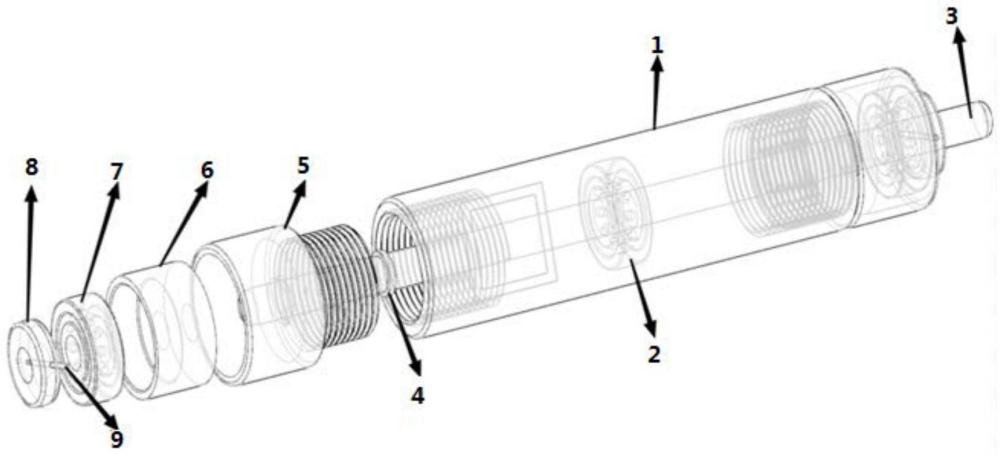

2、一種鋁帶箔連續氧化設備導電輥輪,包括導電腔體，所述導電腔體的兩端通過連接件連接，連接件與導電腔體間通過密封圈密封；導電腔體內設有貫穿連接件的導電中軸，導電腔體內部的導電中軸上設有導電軸承；導電中軸與連接件間通過傳動軸承連接，導電中軸連接連續氧化設備。

3、所述導電中軸、導電腔體、導電軸承的材質均為銅。

4、所述密封圈為耐酸堿型特氟龍軟膠圈。

5、本實用新型的有益效果如下：

6、1.本申請通過導電軸承實現導電中軸與導電腔體連接，進而使產品帶電，無需水銀杯連接，杜絕了水銀泄露；

7、2.本申請的導電腔體與連接件間通過耐酸堿型特氟龍軟膠圈作為密封圈進行密封，可避免硫酸等電解液進入導電腔體內部，腐蝕導電軸承，延長零件使用壽命。

技術特征：

1.一種鋁帶箔連續氧化設備導電輥輪,其特征在于，包括導電腔體，所述導電腔體的兩端通過連接件連接，連接件與導電腔體間通過密封圈密封；導電腔體內設有貫穿連接件的導電中軸，導電腔體內部的導電中軸上設有導電軸承；導電中軸與連接件間通過傳動軸承連接，導電中軸連接連續氧化設備。

2.根據權利要求1所述的一種鋁帶箔連續氧化設備導電輥輪,其特征在于，所述導電中軸、導電腔體、導電軸承的材質均為銅。

3.根據權利要求1所述的一種鋁帶箔連續氧化設備導電輥輪,其特征在于，所述密封圈為耐酸堿型特氟龍軟膠圈。

技術總結
本技術屬于鋁帶箔連續氧化領域，具體為一種鋁帶箔連續氧化設備導電輥輪，包括導電中軸、導電腔體、導電軸承和傳動軸承，所述導電腔體的兩端通過連接件連接，連接件與導電腔體間通過密封圈密封；導電腔體內設有貫穿連接件的導電中軸，導電腔體內部的導電中軸上設有導電軸承；導電中軸與連接件間通過傳動軸承連接，導電中軸連接連續氧化設備，本技術通過導電軸承實現導電中軸與導電腔體連接進而使產品帶電，無需水銀杯連接，杜絕了水銀泄露。

技術研發人員：劉昌明,王東輝,任玉寶,趙懷鵬,王帥,孫強,張弟
受保護的技術使用者：遼寧忠旺集團有限公司
技術研發日：20240408
技術公布日：2025/4/28
