本技術涉及電解，特別涉及一種極框組件和應用該極框組件的電解裝置。

背景技術：

1、傳統的制氫電解槽極框通常包括相對設置的陽極框和陰極框，陽極框和陰極框之間夾設有墊片，隨著時間的增加，墊片很容易發生蠕變而向框內和框外“擴散”，墊片會越來越薄，從而使得墊片厚度方向接觸應力變小，電解槽密封性能下降，會導致堿液外漏；或者墊片厚度降低到一定程度時，墊片更容易被極框的密封水線剪切破裂，導致上下極框直接接觸短路，有巨大安全隱患。由此造成了墊片以及整個電解裝置的使用壽命較短。

技術實現思路

1、本實用新型的主要目的是提出一種極框組件，旨在改善電解裝置中兩極框之間的墊片使用壽命較短的問題。

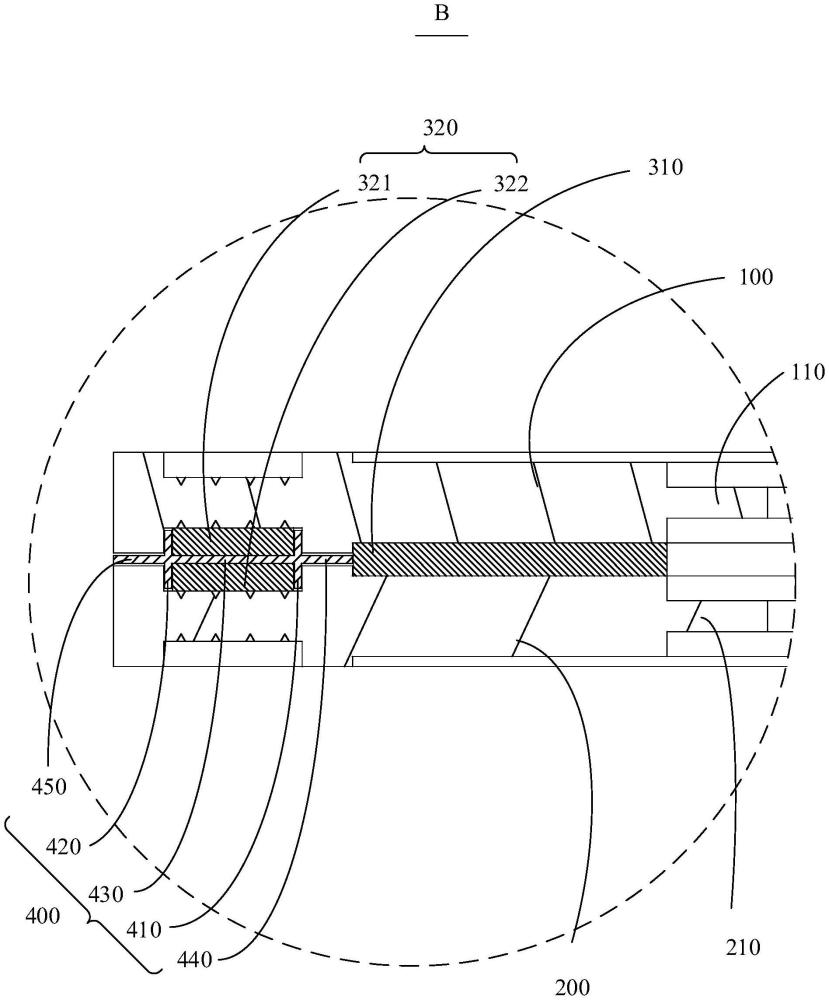

2、為實現上述目的，本實用新型提出的極框組件包括第一框架、第二框架、第一墊片以及隔板；所述第一框架與所述第二框架相對設置；所述第一墊片夾設于所述第一框架與所述第二框架之間；所述隔板安裝于所述第一框架與所述第二框架之間，所述隔板包括限位板，所述限位板與所述第一墊片的側壁相互限位。

3、在一實施例中，所述限位板包括第一限位板，所述第一限位板設于所述第一墊片的內側，以對所述第一墊片的內側壁限位；

4、和/或，所述隔板包括第二限位板，所述第二限位板設于所述第一墊片的外側，以對所述第一墊片的外側壁限位。

5、在一實施例中，所述隔板還包括連接板，所述連接板連接所述限位板，所述連接板與所述第一墊片在所述第一框架至所述第二框架的方向上相互抵接。

6、在一實施例中，所述限位板包括第一限位板和第二限位板，所述第一限位板設于所述第一墊片的內側，以對所述第一墊片的內側壁限位；所述第二限位板設于所述第一墊片的外側，以對所述第一墊片的外側壁限位；所述連接板的兩端分別連接所述第一限位板和所述第二限位板。

7、在一實施例中，所述第一墊片包括相對設置的第一子墊片和第二子墊片，所述第一子墊片和所述第二子墊片分別抵持所述第一框架和所述第二框架；所述連接板夾設于所述第一子墊片與所述第二子墊片之間。

8、在一實施例中，所述極框組件還包括延伸板，所述延伸板設于所述限位板背離所述第一墊片的一側，并設于所述第一框架與所述第二框架之間。

9、在一實施例中，所述限位板包括第一限位板，所述第一限位板設于所述第一墊片的內側，以對所述第一墊片的內側壁限位；

10、所述延伸板包括第一延伸板，所述第一延伸板設于所述第一限位板背離所述第一墊片的一側，并位于所述第一框架與所述第二框架之間。

11、在一實施例中，所述限位板包括第二限位板，所述第二限位板設于所述第一墊片的外側，以對所述第一墊片的外側壁限位；

12、所述延伸板包括第二延伸板，所述第二延伸板設于所述第二限位板背離所述第一墊片的一側，并位于所述第一框架與所述第二框架之間。

13、在一實施例中，所述第二延伸板與所述第一框架之間設有間隙；和/或，所述第二延伸板與所述第二框架之間設有間隙。

14、在一實施例中，所述第一框架朝向所述第一墊片的一側和所述第二框架朝向所述第一墊片的一側均設有凹槽，所述隔板的至少部分和所述第一墊片均設于所述凹槽內。

15、在一實施例中，在所述第一墊片處于預緊狀態下，所述隔板與所述第一框架朝向所述第一墊片的一側之間設有間隙；和/或，所述隔板與所述第二框架朝向所述第一墊片的一側之間設有間隙。

16、在一實施例中，所述極框組件還包括第二墊片，所述第二墊片設于所述第一墊片的內側，所述隔板的至少部分設于所述第一墊片與所述第二墊片之間。

17、本實用新型還提出一種電解裝置，包括上述的極框組件。

18、本實用新型提出的極框組件中，通過將第一框架與第二框架相對設置，則使得第一框架與第二框架上均安裝有極板后，兩個極板之間形成電解小室，以便于實現電解過程。通過將墊片夾設于第一框架與第二框架之間，則使得墊片能夠對電解小室內的電解液進行密封，減少電解液從第一框架與第二框架之間滲漏的風險。通過將隔板安裝于第一框架與第二框架之間，隔板包括限位板，且限位板與墊片的側壁相互限位，則隔板的限位板可以對墊片的變形過程進行阻擋，從而減少墊片的變形量，以延長墊片的使用壽命。

技術特征：

1.一種極框組件，其特征在于，包括：

2.如權利要求1所述的極框組件，其特征在于，所述限位板包括第一限位板，所述第一限位板設于所述第一墊片的內側，以對所述第一墊片的內側壁限位；

3.如權利要求1所述的極框組件，其特征在于，所述隔板還包括連接板，所述連接板連接所述限位板，所述連接板與所述第一墊片在所述第一框架至所述第二框架的方向上相互抵接。

4.如權利要求3所述的極框組件，其特征在于，所述限位板包括第一限位板和第二限位板，所述第一限位板設于所述第一墊片的內側，以對所述第一墊片的內側壁限位；所述第二限位板設于所述第一墊片的外側，以對所述第一墊片的外側壁限位；所述連接板的兩端分別連接所述第一限位板和所述第二限位板。

5.如權利要求3所述的極框組件，其特征在于，所述連接板夾設于所述第一子墊片與所述第二子墊片之間。

6.如權利要求1所述的極框組件，其特征在于，所述極框組件還包括延伸板，所述延伸板設于所述限位板背離所述第一墊片的一側，并設于所述第一框架與所述第二框架之間。

7.如權利要求6所述的極框組件，其特征在于，所述限位板包括第一限位板，所述第一限位板設于所述第一墊片的內側，以對所述第一墊片的內側壁限位；

8.如權利要求6所述的極框組件，其特征在于，所述限位板包括第二限位板，所述第二限位板設于所述第一墊片的外側，以對所述第一墊片的外側壁限位；

9.如權利要求8所述的極框組件，其特征在于，所述第二延伸板與所述第一框架之間設有間隙；和/或，所述第二延伸板與所述第二框架之間設有間隙。

10.如權利要求1所述的極框組件，其特征在于，所述第一框架朝向所述第一墊片的一側和所述第二框架朝向所述第一墊片的一側均設有凹槽，所述隔板的至少部分和所述第一墊片均設于所述凹槽內。

11.如權利要求1所述的極框組件，其特征在于，在所述第一墊片處于預緊狀態下，所述隔板與所述第一框架朝向所述第一墊片的一側之間設有間隙；和/或，所述隔板與所述第二框架朝向所述第一墊片的一側之間設有間隙。

12.如權利要求1至11中任意一項所述的極框組件，其特征在于，所述極框組件還包括第二墊片，所述第二墊片設于所述第一墊片的內側，所述隔板的至少部分設于所述第一墊片與所述第二墊片之間。

13.一種電解裝置，其特征在于，包括如權利要求1至12中任意一項所述的極框組件。

技術總結
本技術公開了一種極框組件和電解裝置。極框組件包括第一框架、第二框架、第一墊片以及隔板；第一框架與第二框架相對設置；第一墊片夾設于第一框架與第二框架之間；隔板安裝于第一框架與第二框架之間，隔板包括限位板，限位板與第一墊片的側壁相互限位。本技術技術方案可以提高第一墊片的使用壽命。

技術研發人員：康凱,葉志烜,冷保宏,李超峰,王立
受保護的技術使用者：陽光氫能科技有限公司
技術研發日：20240620
技術公布日：2025/4/28
