本發明涉及鋁電解，尤其涉及一種鋁電解槽陽極數據監測裝置及監測方法。

背景技術：

1、隨著科技的發展，數字化、智能化、高效率、低能耗成為企業普遍追求的發展方向。鋁電解槽的數字化、智能化近行來也成為行業熱門課題。鋁電解槽數字化需要更多的實時數據，而關于鋁電解槽的陽極相關數據行業內還沒有出現成熟的技術，也成為了鋁電解槽數字化道路上的一道重要屏障。

2、當前電解鋁生產行業全部采用預焙陽極鋁電解槽。預焙陽極鋁電解槽的陽極碳?jí)K通過陽極鋼爪過渡與鋁導桿連接。鋁導桿與電解槽的陽極大母線又通過壓接連接形成電流通路。每臺電解槽有50組左右的陽極組承擔著500ka左右的電流。生產過程中希望每組陽極平均承擔電流量，即整臺電解槽的電流分布盡可能均勻。但由于每組陽極消耗速有差異等原因，陽極的電流分布時常出現不均勻現象，也叫偏流。當出現明顯偏流時會影響電解槽的穩定性，從而降低電解槽的電流效率，增加電能消耗。嚴重的還可能出現安全事故。因此，當出現偏流時，需要及時進行調整。

3、目前，行業中這種調整工作需要人工用電壓表逐一測量每一組陽極導桿上的分布電壓降來對比判斷哪組陽極存在偏流。由于每臺電解槽有50組左右的陽極組，在周圍溫度高達80℃左右的環境下逐步測量，不僅工作強度大，效率也極低。因此，正常生產中總是存在因偏流發現不及時導致影響電解槽安全穩定運行的現象。這是整體電解鋁生產行業電流效率偏低的原因之一。

4、此外，陽極導桿與陽極大母線之間通過壓接方式連接，存在壓接壓降。在生產過程中陽極升、降造成的壓接松動，以及壓接表面處理不干凈就會出現壓接壓降過大，造成能耗損失的現象。而且陽極升、降造成的壓接壓降升高變化是動態的，也需要及時發現并進行處理。當前行業中對這部分的壓降的測量方式與測量導桿壓接壓降一樣，需要人工通過電壓表逐一測量。也存在工作環境惡劣，效率低的問題。由于測量不及時，又造成能耗損失。行業內也曾出現過由于不能及時發現陽極壓接壓降過高不及時造成系統停運的惡劣事故。

5、實時準確測量和掌握鋁電解槽的陽極數據（導桿分布電壓降分布、陽極導桿與母線之間的壓接電壓降）參數，對及時了解電解槽運行狀態、優化生產工藝、提高電流效率、降低能耗及保障生產安全都具有及其重要的意義。對建設數字化電解槽也是不可避免的數據。

6、同時傳統的人工測量過程中，容易受到各種客觀因素的干擾，如測量位置的統一性，測量方法的標準性等，直接導致數據結果參照性低，難以準確反應實際生產情況。而陽極數據實時監測裝置安裝后,位置固定，采集到的數據更精準，具有更強的分析比對作用。

7、現有檢測裝置如專利公告號cn213457097u公示的陽極電流分布檢測裝置，其在橋接板上設置彈簧，彈簧連接采集板，采集板上布置彈簧柱塞，通過彈簧柱塞與陽極導桿接觸以采集電壓。其存在如下問題：（一）彈簧柱塞與導桿為滑動接觸，因?qū)U表面存有凹凸不平的現象，滑動接觸無法保證彈簧柱塞與導桿緊貼，導致采集數據誤差較大；（二）其僅能采集陽極導桿的電壓，無法同時采集母線之間的電壓，使用范圍受限。

技術實現思路

1、本發明的目的在于提供一種鋁電解槽陽極數據監測裝置及監測方法，提高電壓數據采集的精準性及擴大采集使用范圍。

2、本發明的技術方案是：一種鋁電解槽陽極數據監測裝置，包括殼體、第一測量桿和第二測量桿，所述殼體設有內腔，所述內腔至少貫通殼體的一側形成貫通口，所述第一測量桿和第二測量桿的一端鉸接于所述內腔中，所述第一測量桿的另一端自貫通口伸出形成測點a，所述第二測量桿的另一端自貫通口伸出形成測點b，所述測點a和測點b上均轉動設有頂珠，所述頂珠在各自的測量桿中全自由度轉動設置；所述第一測量桿和第二測量桿內均設有測量導線，所述測量導線與所述頂珠連接。

3、上述方案中，在測量桿的端部設置頂珠，頂珠與陽極導桿滾動接觸，相較于滑動接觸，更能有效適應陽極導桿表面粗糙或凹凸不平時的精準貼合測量，且不損壞測量桿，減少了測量桿上下方向的受力，并保證了測量數據的穩定性；

4、監測裝置同時設計有第一測量桿和第二測量桿，能同時采集陽極導桿分布電壓降和陽極導桿與陽極大母線之間的壓接電壓降兩種重要數據，為建設數字電解槽以及全面分析鋁電解槽的運行狀態提供重要的數據支持。

5、優選的，所述鋁電解槽陽極數據監測裝置還包括套管和第一彈簧，所述第一測量桿和第二測量桿均具有轉角壁，所述套管套裝于所述第一測量桿或第二測量桿內，所述套管的一端與頂珠抵接，所述套管的另一端連接所述第一彈簧，所述第一彈簧連接所述轉角壁。

6、優選的，所述第一測量桿與套管之間、第二測量桿與套管之間均設有尼龍?zhí)淄病?/p>

7、優選的，所述轉角壁的旁側設有出灰口。

8、優選的，所述第一測量桿和第二測量桿的端部均設有用于包絡頂珠的卡口。

9、優選的，所述第一測量桿和第二測量桿分別通過第二彈簧與殼體形成內腔的側壁連接，所述第二彈簧靠近測點a和測點b設置。

10、優選的，所述殼體為不銹鋼，所述頂珠為銅。

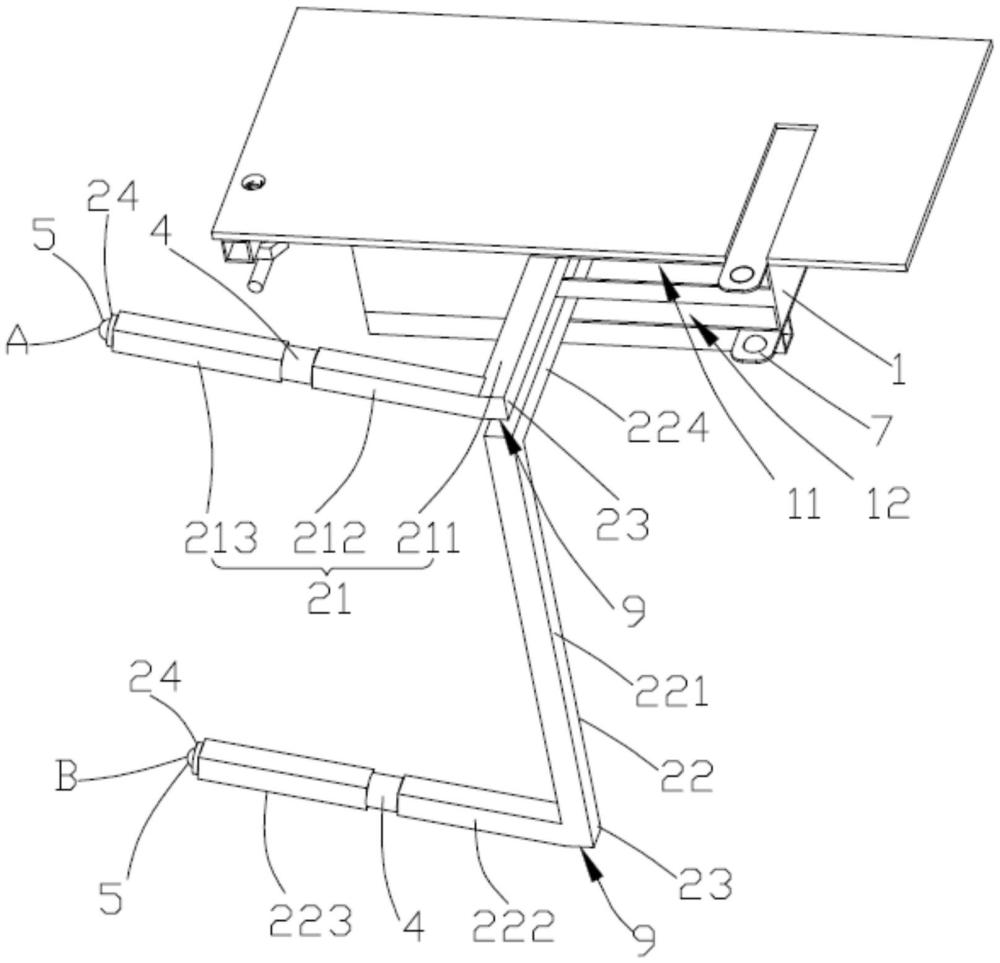

11、優選的，所述第一測量桿包括第一桿、第二桿和第三桿，所述第一桿的一端和第二桿的一端相連并在同一俯視投影面上互為直角，所述第一桿的另一端與殼體鉸接，所述第二桿的另一端通過尼龍?zhí)淄策B接第三桿，所述第三桿的末端安裝所述頂珠；

12、所述第二測量桿包括第四桿、第五桿、第六桿和第七桿，所述第七桿的一端與殼體鉸接，所述第七桿的另一端與第四桿的一端連接，所述第四桿的另一端和第五桿的一端相連并同一正視投影面上互為銳角，所述第五桿的另一端通過尼龍?zhí)淄策B接第六桿，所述第六桿的末端安裝所述頂珠。

13、本發明還提供一種鋁電解槽陽極數據監測方法，采用上述的鋁電解槽陽極數據監測裝置進行，包括：

14、將第一測量桿上的測點a和第二測量桿上的測點b貼于陽極導桿上的不同位置，將測量導線安裝于測量表上；采集ab之間的陽極分布電壓v1；在陽極大母線的點c位置處安裝導線；采集ac之間的壓接電壓v2。

15、與相關技術相比，本發明的有益效果為：

16、一、所述鋁電解槽陽極數據監測裝置在測量桿的端部設置頂珠，頂珠與陽極導桿滾動接觸，相較于滑動接觸，更能有效適應陽極導桿表面粗糙或凹凸不平時的精準貼合測量，且不損壞測量桿，減少了測量桿上下方向的受力，并保證了測量數據的穩定性；

17、二、所述鋁電解槽陽極數據監測裝置同時設計有第一測量桿和第二測量桿，能同時采集陽極導桿分布電壓降和陽極導桿與陽極大母線之間的壓接電壓降兩種重要數據，為建設數字電解槽以及全面分析鋁電解槽的運行狀態提供重要的數據支持；

18、三、所述鋁電解槽陽極數據監測裝置在測量桿的端部設置頂珠，且頂珠通過具有第一彈簧的套管抵接，工作時，套管可以刮除頂珠表面的氧化層，使頂珠與陽極導桿始終保持良好的導電接觸，確保測量的持續有效進行，解決裝置在長時間使用后因觸頭產生氧化層而無法繼續精準使用的問題；

19、四、將第二測量桿的第三桿和第四桿設計為互為銳角的結構，即第三桿相對于第四桿向上傾斜，頂珠上下位移過程中，因第一彈簧的作用會產生震動，從而使套管刮除的氧化層在該震動作用下及傾斜的結構作用下從出灰口排出，實現無需維護也能保持良好接觸的效果；

20、五、本發明只需在陽極大母線上安裝一個接觸點c即可與測點a和測點b配合，并同時測試陽極分布電壓與壓接電壓兩個數據；兩個數據測量只需三根導線，較一般測量方案的兩個電壓數據需使用四根的少一根，且一般一個電解系列有約300臺電解槽，一臺電解槽一般有50根陽極導桿組，如每根陽極導桿減少一根導線，一個系列即可以減少15000根導線，使用更加方便；

21、六、所述鋁電解槽陽極數據監測裝置不使用時可拉動測量桿在鎖件位置處鎖緊，無需拆卸；且測量裝置使用過程中不受鋁電解槽生產動作、各種操作動作影響，在對電解槽進行的所有操作均無需拆卸裝置，使用方便，可以確保裝置在實際生產中全面投入使用；能代替人工測量存在勞動強度大，工作效率低，數據誤差大等問題；

22、七、測量桿通過第二彈簧與殼體連接，在第二彈簧作用下，能保證有足夠壓力使頂珠與陽極導桿良好接觸，并能減少測量桿的上下方向的受力；

23、八、測量桿通過第二彈簧與殼體連接，在鋁電解槽進行陽極組更換時，拉動測量桿卡接在鎖緊上，拉力大于第二彈簧的拉力即可，操作簡單方便；

24、九、所述鋁電解槽陽極數據監測裝置采用防磁不銹鋼，能杜絕鋁電解車間強磁環境的直接影響，保證各零部件的平順動作；所述頂珠采用銅，有效保證導電效率，降低測量誤差；測量桿與套管之間采用尼龍?zhí)淄玻行ПＷC測量桿與套管之間的絕緣。
